E938-芜湖至铜陵第六标段高速公路设计 下载积分:150 资料编号: E938

1.打开支付宝或者微信扫描二维码。
2.填写金额:150
3.添加备注,填写资料编号:
资料编号: E938
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

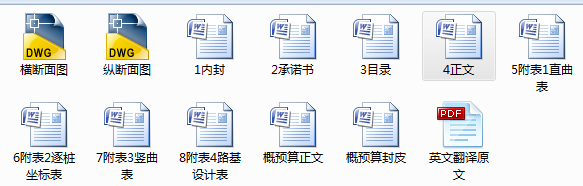

作品包括:

Word版说明书1份,共44页,约17000字

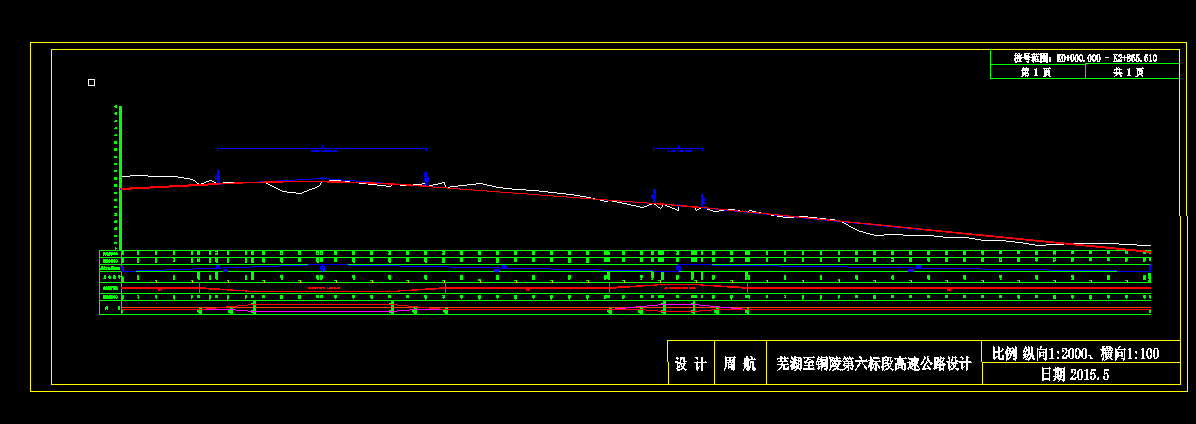

CAD版本图纸,共2张


摘要

本设计为芜湖至铜陵第六标段高速公路设计,设计速度V取120km/h,起点桩号为K0+000.000,终点桩号为K2+865.610,总里程为2865.610m,双向四车道,路基宽度为28m。

随着生活水平的日益提高,人们对交通的需求也越来越大,因此我国交通系统的建设需要进一步的完善,而高速公路又是国家发展软实力的重要标志,故高速公路的建设已经迫在眉睫。我们进行此次毕业设计主要是在老师的指导下进行的,综合了大学期间所学过的知识,进行了对高速公路的整体设计。

虽然,我的毕业设计中会存在各种错误。与此同时,我也收获了很多,比如我对纬地、纵横软件有了初步的了解,对高速公路的整体设计有了更进一步的认识,对知识的运用有了更熟悉的掌握等等。总之,毕业设计带给我的不只是知识上的进一步提升,更加锻炼了我运用知识的能力。

关键词:高速公路;生活水平;交通;国家发展;知识
