E942-芜湖至铜陵高速公路第五标段设计 下载积分：150　资料编号： E942

作品包括:

Word版说明书1份，共73页，约21000字

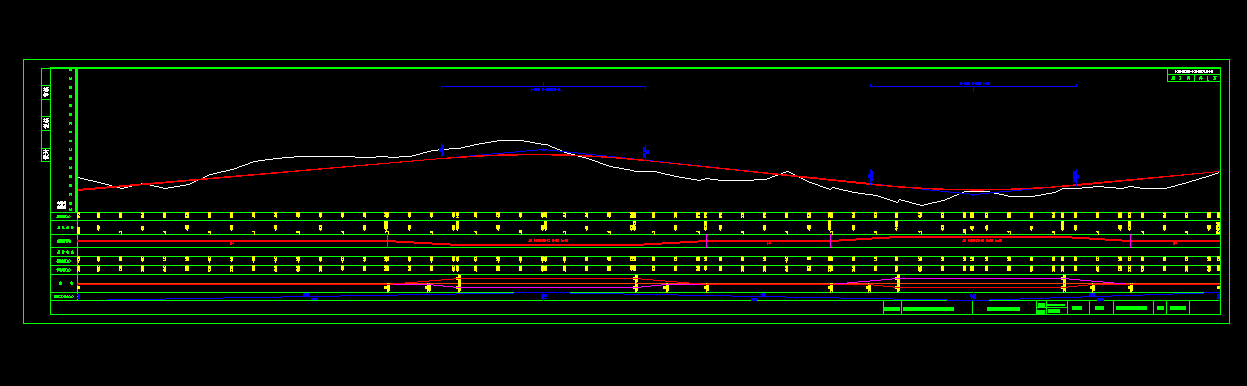

CAD版本图纸，共2张

摘要

随着社会的发展，道路被愈来愈来频繁建设，而要求也比较严格。重大交通设施，一般在欠发达地区和贫困地区，所以如何设计出，既可以符合使用要求，又与当地地形、地貌结合，这是一个难点，对于设计员来说，这种练习具有理论意义和实用作用。

本文研究在复杂环境下，设计出一条符合规范、要求的道路。设计地形、地貌比较混杂，图中不仅有池塘、村庄在部分地区还存在山地。起始点经过村庄，这增加了设计难度。该设计包括选线定线、平面设计、纵断面设计、横断面设计、施工组织预算等部分。该研究探讨了复杂条件下的选线定线，平曲线的测设，确定设计高程，平曲线、竖曲线组合设计，施工组合，概预算等工程。分析施工组织过程、概预算的组成等内容。，由于图纸信息太少，设计需要的好多内容都不详细，提出提供详细资料的建议。

本文结论对以后该地区施工设计提供参考价值，为以后的道路设计提供方法，具有借鉴作用。

关键词：道路设计；设计内容；难点；意义

目录

前言 1

1 设计介绍 2

1.1 地形地貌及其他条件 2

1.2 路线设计情况 2

1.3 道路设计标准 2

2 选线、定线 3

2.1 选线、定线 3

3 平面设计 4

3.1 拟定相关数据 4

3.2 转角、间距的计算 4

3.3 几何要素及主点里程桩号的计算 5

3.3.1 JD1的计算、测设 5

3.3.2 JD2的计算、测设 6

3.4 直线上桩坐标举例计算 6

3.5 曲线中桩坐标计算 7

4 纵断面设计 11

4.1 拟定相关数据 11

4.2 曲线要素计算 11

4.2.1 坡度计算 11

4.2.2 变坡点要素计算 11

4.3 设计高程计算 12

4.4 平、纵组合设计 13

4.4.1 组合要求 13

4.4.2 绘制纵断面图 13

5 横断面设计 14

5.1 相关组成及尺寸的确定 14

5.2 路肩坡度、超高和路拱的设计 14

5.2.1 超高的验算 14

5.2.2 超高的过渡方式选择 14

5.2.3 超高值的计算 15

5.2.4 JD1处超高计算 15

5.3 道路建筑界限与道路用地 16

5.3.1 道路建筑界限 16

5.3.2 道路用地 16

5.3.3 绘制横断面图 17

6 路基设计 18

6.1 路基的形式 18

6.1.1 断面形式 18

6.1.2 路基宽度 18

6.1.3 边坡坡度 18

6.2 土石方量的计算 19

6.2.1 横断面面积计算 19

6.2.2 土石方数量的计算 19

6.3.2 路基填料要求 20

6.3.3 取土与弃土方案 20

6.3.4 基底处理 21

6.3.5 路基防护与加固 21

7 路面设计 22

7.1 层次、类型 22

7.1.1 结构层次 22

7.1.2 路面断面类型 22

7.2 路面结构设计 22

7.2.1 设计资料 22

7.2.2 结构组合与材料选取 23

7.2.3 各层材料的抗压模量和劈裂强度 23

7.3 轴载换算 23

7.3.1 计算累计当量标准轴载数 24

7.4 轴载计算 25

7.4.1 轴载当量换算 25

7.5 设计弯沉值的确定    26

7.6 材料容许层底拉应力的确定 27

7.7 路面结构层厚度的计算 28

7.7.1 允许弯沉值  28

7.7.2 相关参数、系数  29

7.7.3 确定设计层厚度 29

7.8 拉应力验算 30

7.8.1 沥青混凝土面层层底拉应力验算 30

7.8.2 中粒式沥青混凝土层层底拉应力验算 30

7.8.3 粗粒式沥青混凝土层层底拉应力验算 31

7.8.4 沥青稳定碎石层层底拉力 31

7.8.5 水泥稳定碎石层底拉应力 32

8 公路排水设计 33

8.1 路基排水 33

8.1.1 边沟设计 33

8.1.2 截水沟设计 33

8.1.3 排水沟设计 33

8.2 路面排水 34

8.2.1 路表排水 34

8.2.2 中央分隔带排水 34

9 附属设施设计 35

9.1 涵洞设计 35

9.2 挡土墙设计 35

9.3 中间带开口的设置 35

9.4 绿化 35

9.4.1 中间带绿化 35

9.4.2 路基边坡、护坡道的绿化 35

9.4.3 隔离设施的绿化美化 35

9.5 交通安全设施 35

9.6 交通服务设施 35

10 施工组织 36

10.1  编制依据 36

10.2 工程概况 36

10.2.1 简介 36

10.3 路基施工 36

10.3.1 填方路基 36

10.3.2 挖方路基 37

10.4 路面施工 37

10.4.1 路面垫层 37

10.4.2 路面基层 38

10.4.3 路面面层施工 38

10.5 施工进度 38

10.5.1 进度安排 38

10.5.2 施工进度图 39

10.6 平面布置 40

10.6.1 施工平面总图 40

10.7 资源需求 41

10.8 措施 44

10.8.1 质量保障措施 44

10.8.2 工期保障措施 44

10.8.3 安全措施 44

10.8.4 环境保护措施 45

10.8.5 消防、施工管理措施 45

11 概、预算编制 46

11.1 工程预算 46

结论 47

致谢 48

参考文献...............................................................................................49
