F023-水电站桥式起重机副起升机构设计 下载积分：50　资料编号： F023

作品包括:

Word版说明书一份，88页，约27000字

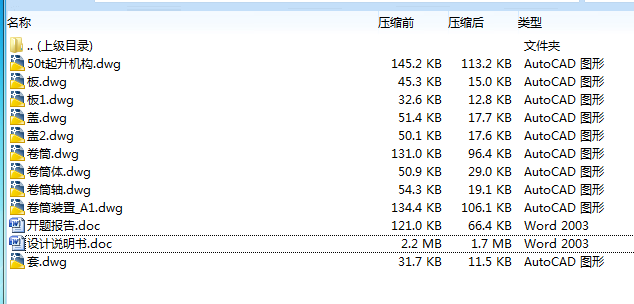

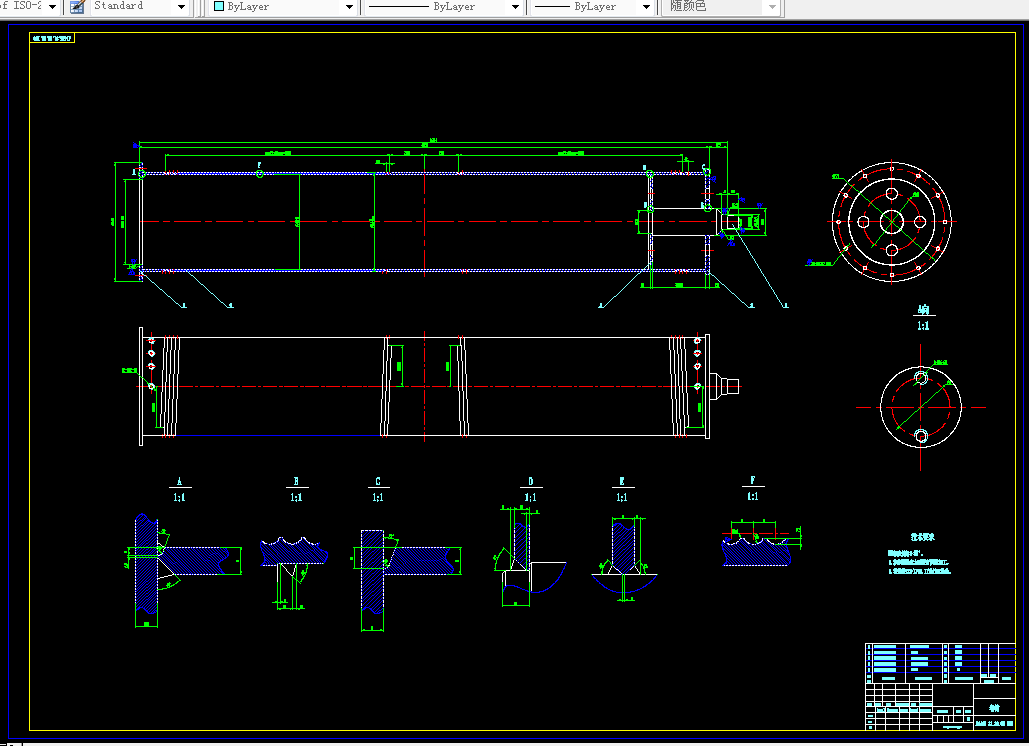

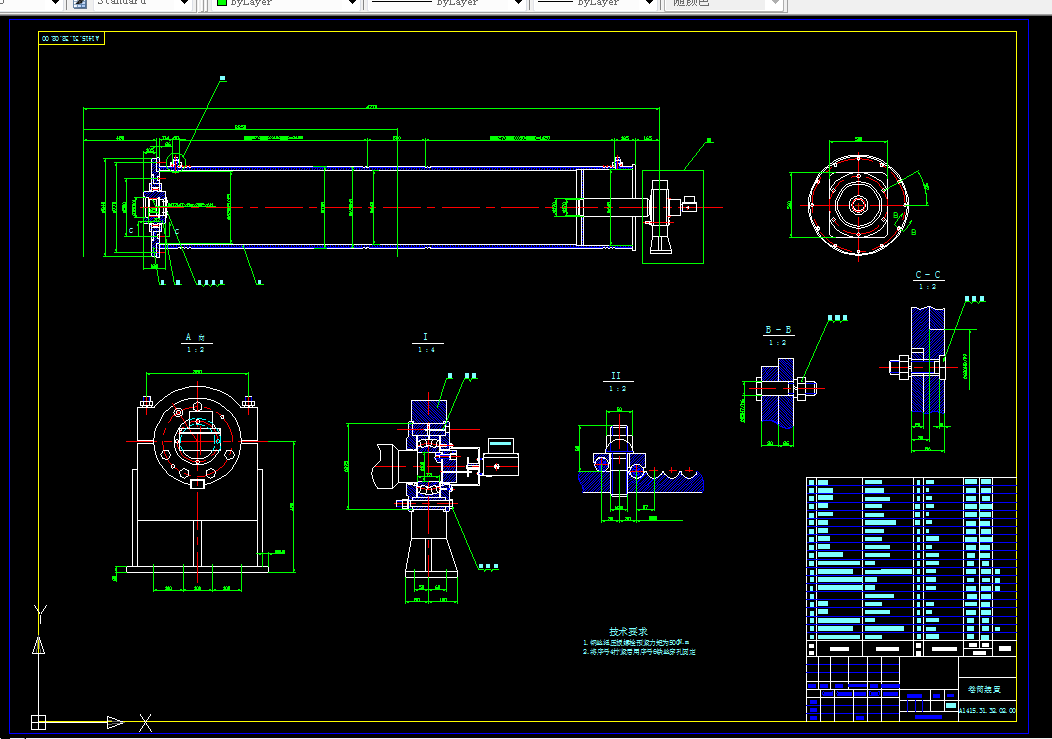

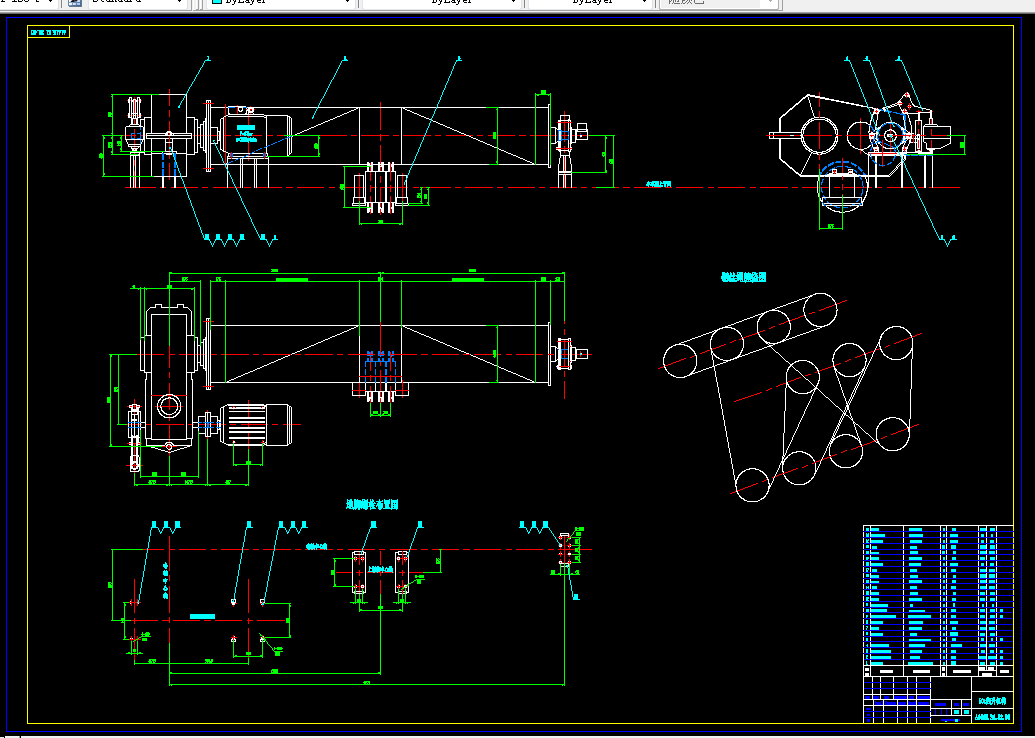

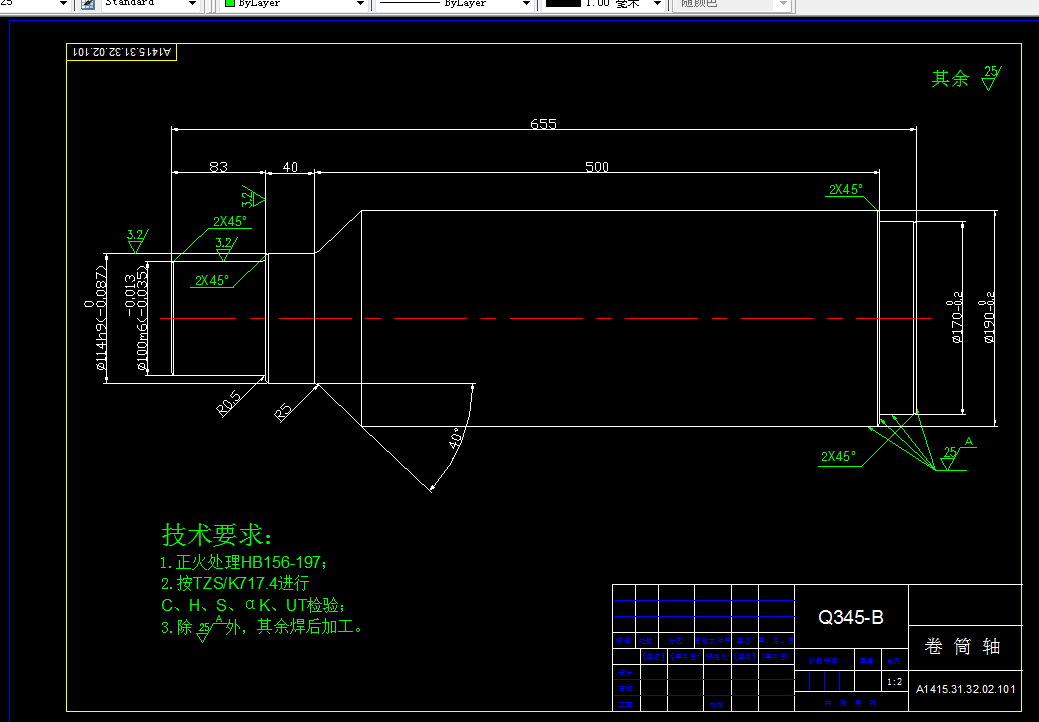

CAD版本图纸，共10张

目    录

摘要………………………………………………………………………  1

ABSTRACT…………………………………………………………………  2

0 引言……………………………………………………………………  3

1 起重机介绍……………………………………………………………  4

1．1起重机械的发展动向……………………………………………… 4

1．1．1 发展超大型起重机……………………………………………  4

1．1．2 “迷你”起重机大量涌现……………………………………  5

1．1．3 伸缩臂结构不断改进…………………………………………  5

1．1．4 数据总线技术得到应用………………………………………  6

1．1．5 静液压传动起重机进入市场…………………………………  6

1．1．6 混合型起重机得到发展………………………………………  7

1．1．7汽车起重机也在不断发展……………………………………  7

1．2 起重机的类型……………………………………………………… 8

1．2．1 起重机的基本型式……………………………………………  8

1．2．2 复动作的起重机械分类………………………………………  8

2桥式起重机概述………………………………………………………  11

2．1 桥式起重机的分类………………………………………………  11

2．2 小车运行机构……………………………………………………  11

2．3 桥架………………………………………………………………  12

2．4桥式起重机起升机构……………………………………………   13

2．4．1起升机构的组成……………………………………………  13

2．4．2起升机构的结构简图………………………………………  14

3 副起升机构设计计算………………………………………………  18

3．1 起升机构的典型形式…………………………………………   19

3．1．1 起升机构驱动装置的布置方式 …………………………   19

3．1．2 起升机构钢丝绳卷绕系统设计……………………………  23

3．1．3 滑轮组设计…………………………………………………  25

3．2 副起升机构的计算……………………………………………   28

3．2．1 钢丝绳与卷筒的选择………………………………………  28

3．2．2 选择电动机…………………………………………………  32

3．2．3 设计减速器…………………………………………………  36

3．2．4 选择制动器…………………………………………………  37

3．2．3 选择联轴器…………………………………………………  39

3．3 副起升机构零部件设计………………………………………   42

3．3．1 钢丝绳………………………………………………………  42

3．3．2 卷筒的计算…………………………………………………  48

4 结论…………………………………………………………………  49

5 参考文献……………………………………………………………  51

6 译文…………………………………………………………………  52

7 原文说明……………………………………………………………  68

摘  要

起重机械广泛应用于工矿企业、港口码头、车站仓库、建筑工地、海洋开发、宇宙航行等各个工业部门，可以说陆地、海洋、空中、民用、军用各个方面都有起重机械在进行着有效的工作。

起重机械与运输机械发展到现在，已经成为合理组织成批大量生产和机械化流水作业的基础，是现代化生产的重要标志之一。在我国四个现代化的发展和各个工业部门机械化水平、劳动生产率的提高中，起重机必将发挥更大的作用。

本起重机为250/50/10t水电站桥式起重机，安装于丰满水电站扩建工程厂房内，用于水轮发电机组及其附属设备的安装和检修工作。本课题主要对起重机的起升机构进行总体设计，主、副起升机构分别有一台电动机，一台减速器，一台轮式制动器，一套卷筒装置和上滑轮装置构成。要求起重设备运行平稳, 定位准确, 安全可靠, 技术性能先进。

关键词：起重机，桥式起重机，起升机构设计
