G611-2HP热泵干燥机的设计 下载积分：150　资料编号： G611

作品包括:

Word版说明书1份，共35页，约9600字

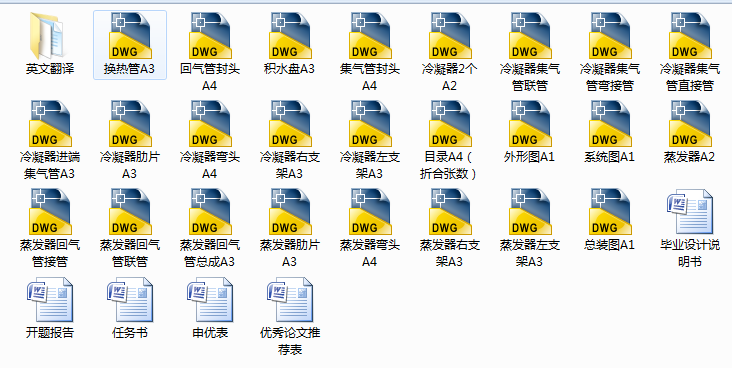

CAD版本图纸，共25张

热泵干燥机的设计

摘要

     在工业、农业和食品生产中大量的物料往往需要进行干燥处理，制冷技术在干燥领域的应用主要有两种方法：除湿干燥和冷冻干燥。除湿木材干燥机是实际使用中最常用的一种木材干燥设备，它靠电加热使木材干燥室升温，因此其电能消耗很大。为了减轻能耗，应用热泵来对木材干燥窑进行加热。热泵实质上是一种热量提取装置，高温热泵干燥机组利用逆卡诺原理，从周围环境中吸取热量，并把它传递给被加热的对象，其工作原理与制冷机相同，都是按照逆卡诺循环工作的，所不同的只是工作温度范围不一样。此外，热泵干燥技术除了具有能源消耗之外，还有环境污染小、烘干品质高、适用范围广等优点，其优异的节能效果已被国内外的各种试验研究所证明。

 本论文介绍了热泵干燥机的工作原理以及主要组成部件，并且总结了热泵干燥机在节能方面的优势。论文中的热泵干燥机系统采用双冷凝器结构，两个冷凝器的连接可以是串联也可以是并联，本论文设计的热泵干燥机中的冷凝器是属于并联连接，其主要部件有蒸发器，压缩机，冷凝器，风机等。一般干燥机由制冷系统和送风系统组成。其制冷系统中，由压缩机压缩出来的高温高压制冷剂气体进入冷凝器，将热量传给空气后，冷凝成常温高压液体，经毛细管节流后进入蒸发器，吸收通过蒸发器的空气中的热量，变成低温低压气体，然后进入压缩机压缩，如此往复循环。而对于送风系统，湿空气被吸入后，在蒸发器中被冷却到露点温度以下，析出冷凝水，此时绝对含湿量下降，然后再进入冷凝器，吸收制冷剂的热量而升温，此时相对湿度又降低，出来后的空气由风机送入干燥室。热泵干燥机用机组的部分冷凝热来提高机组的出风温度，虽可节省用电能加热的耗电量，但仍存在着制冷量和加热量相互抵消的问题，所以我们将热管技术运用于干燥机中，用热管换热器回收蒸发器出口空气的冷量，既能节省电加热的能耗，防止冷热抵消，又能提高出风温度。本论文描述的是一台2HP热泵干燥机的设计，其设计的主要内容是单级压缩制冷循环中蒸发器和冷凝器的设计，包括蒸发器，冷凝器的设计以及压缩机的选型，运用了工程热力学、传热学、流体力学、制冷技术及相关技术专业课程的知识。根据压缩机功率我们可以算出冷量循环，包括压缩机选型，冷、热负荷计算，风量分配等，然后根据给定条件可以查出空气循环中各点空气状态并进行除湿量的计算，在取得最大除湿量的基础上确定适合的风量分配，最后通过热力计算和换热器的结构设计计算确定蒸发器和冷凝器的结构，排管布置以及它们的尺寸。

    关键词：热泵  干燥机  蒸发器  冷凝器  压缩机

目 录

摘  要 I

ABSTRACT III

第一章  概述 1

1.1  热泵干燥机简介 1

1.2  热泵干燥机的基本原理 1

1.3  评价干燥机工作效率的主要指标 2

1.4  热泵干燥机的特性 2

1.4.1  热泵干燥机的优点 2

1.4.2  热泵干燥机的缺点 2

1.5  国内外热泵干燥机的一些技术改进与改革 3

第二章  设计说明书 5

2.1  原始参数 5

2.1.1  压缩机的选型 5

2.1.2  湿空气的计算 6

2.1.3  计算单级压缩制冷循环 7

2.2  蒸发器、冷凝器的设计 9

2.2.1  蒸发器的设计 10

2.2.2  冷凝器的设计 14

2.3  计算结果汇总 18

2.4  风机的选择 20

2.4.1  风机参数 20

2.4.2  风机型号说明 21

2.4.3  产品简介 21

2.4.4  适用范围 22

2.4.5  用户使用维护须知 22

2.4.6  尺寸表 22

结  语 24

参考文献 25

致  谢 27
