G613-30kgh调温除湿机的设计 下载积分：150　资料编号： G613

作品包括:

Word版说明书1份，共40页，约10000字

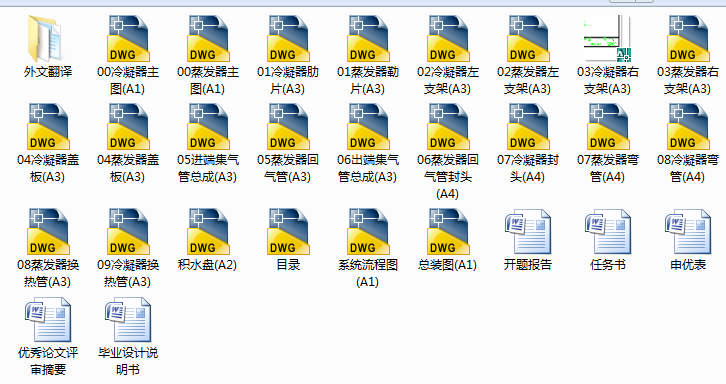

CAD版本图纸，共23张

30kg/h调温除湿机的设计

摘要

空气的相对湿度对我们生活环境的舒适度和生产工艺都有着举足轻重的影响。空气除湿机用于除去空气中所含的水分，以降低空气湿度的机械设备。可广泛应用于旅馆、医院、家庭以及贵重物品保藏、珍贵文物的保管。可防止材料、物品因潮湿而锈蚀等现象而造成损坏。除湿机的除湿能力在大余湿和对湿度有特殊要求的场合表现逾益突出，其中冷冻调温除湿机又以大除湿量、出风温度可调的特点, 越来越受到设计人员和用户的青睐。

本课题研究的就是调温除湿机设计。冷冻除湿的方法是在制冷系统中使蒸发器的表面温度低于露点温度，湿空气经过蒸发器就会冷凝为水析出，而使空气得到干燥。调温除湿机有两个冷凝器：一个水冷冷凝器，一个风冷冷凝器。除湿机与空调器其结构大体相同, 包括压缩机、冷凝器、蒸发器, 毛细管、风机等几个主要部件。不同之处在于空调器室内、室外共使用台风机、分别进行热交换。而除湿机由一个风道在风机的作用下湿空气与蒸发器、冷凝器进行热交换。空气除湿机按结构与功能可分为三部分:制冷循环部分、空气循环部分、电气控制部分。制冷循环主要是由压缩机吸入蒸发器来的低温、低压制冷剂、压缩后形成高温、高压气体，然后经过冷凝和节流变成低温、低压液体进入蒸发器，蒸发吸热后成为低温、低压气体回到压缩机。如此循环往复将潮湿的水分凝聚出来。空气循环部分由进风口、出风口、离心风机、风道组成。湿空气在风机的吸引下与蒸发器表面接触进行热交换。由于蒸发器表面温度较低, 经过滤的湿空气被冷却、去湿后水分就冷凝聚下来，冷却、去湿后的空气经冷凝器加热后再由离心风机送出机外。电气控制部分控制电源的开关闭合、压缩机和风机同时得电开始工作。

本课题的研究采用理论计算，主要进行了系统的热平衡计算，即湿空气处理的计算和制冷压缩循环热力计算，从而确定冷凝器、蒸发器负荷及进、出口温度，然后完成蒸发器、冷凝器的结构设计，最后确定其外形结构及阻力压力降。

本课题在设计中着重考虑了蒸发器、冷凝器的强化传热问题。由于空气侧换热系数很低且对传热系数影响很大，在设计中换热管采用正三角形排列并在管外增加翅片，以强化传热。考虑到蒸发器翅片上会有大量水蒸气凝结，蒸发器翅片采用清水膜处理，便于凝结水的流出。在实际运用中，调温除湿机还存在调温盲区，限制其的使用。在本研究中，该问题还未进一步展开研究。

通过本课题的研究，调温除湿机既可以有效的降低房屋内的相对湿度，又可以调节室内的温度，同时还有操作方便、易用的特点。可以看出调温除湿机在人防工程、图书馆、各类仓库、医疗、食品、农业等各行各业都有广泛的应用，对我国国民生活和经济发展都有重要意义，具有良好的应用前景。

关键词：除湿机  蒸发器  冷凝器  压缩机

目录

摘要 Ⅰ

Abstract III

目录 V

第一章 绪论 1

1.1调温除湿机的工作原理 1

1.2调温除湿机的结构特点 2

1.3调温除湿机调温盲区 4

   1.4调温除湿机的设计参数的分析 4

1.5热管在调温除湿机中的应用研究 5

1.6本课题研究的相关内容 6

第二章 设计计算说明 7

2.1原始数据参数 7

2.2 制冷循环的计算 7

       2.2.1湿空气计算 7

2.2.2 压缩机选型 8

2.2.3单级压缩制冷循环的计算 9

2.2.4制冷循环系统 9

2.3蒸发器的设计计算 12

     2.3.1确定蒸发器进口与出口空气状态参数 12

2.3.2 蒸发器结构参数的确定 12

2.3.3蒸发器的设计计算 13

2.4水冷冷凝器设计计算 21

2.5 风冷冷凝器的设计计算 23

2.5.1风冷冷凝器结构的确定 23

2.5.2 风冷冷凝器设计计算 23

2.6调温除湿机主要换热器的结构参数 27

结语 28

参考文献 29

致谢 31
