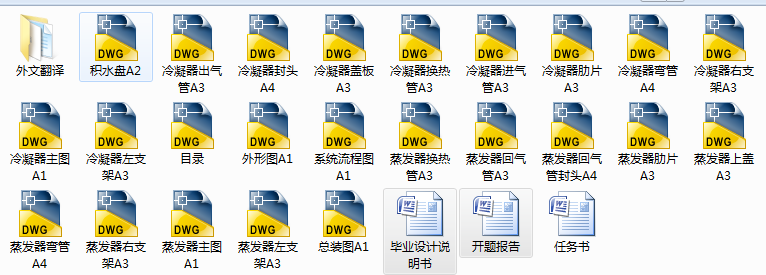

作品包括:

Word版说明书1份，共42页，约10000字

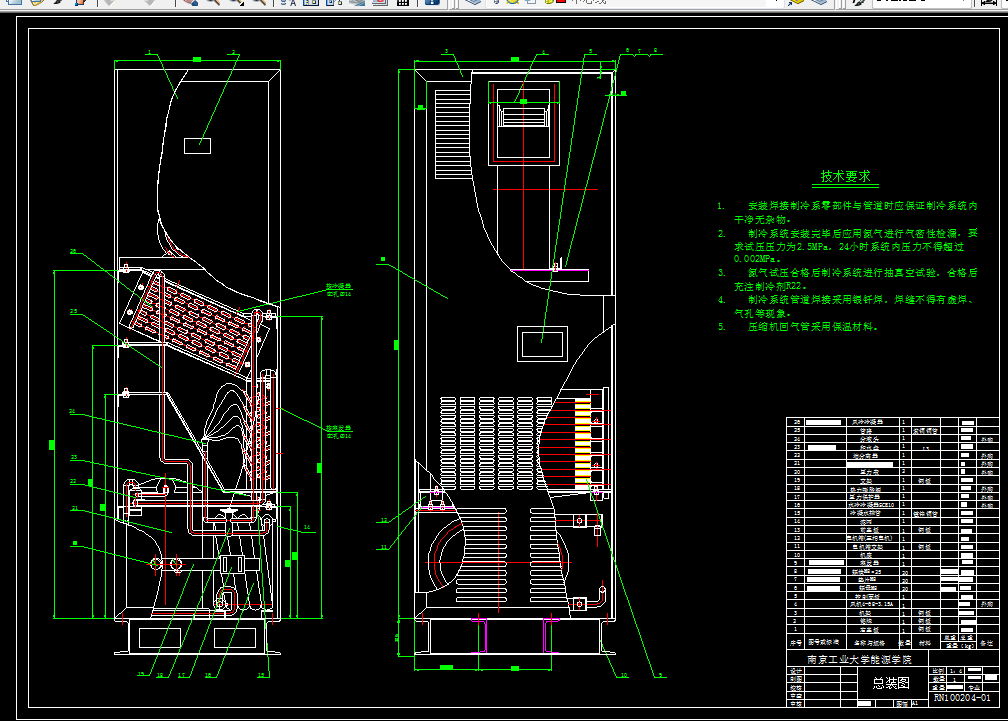

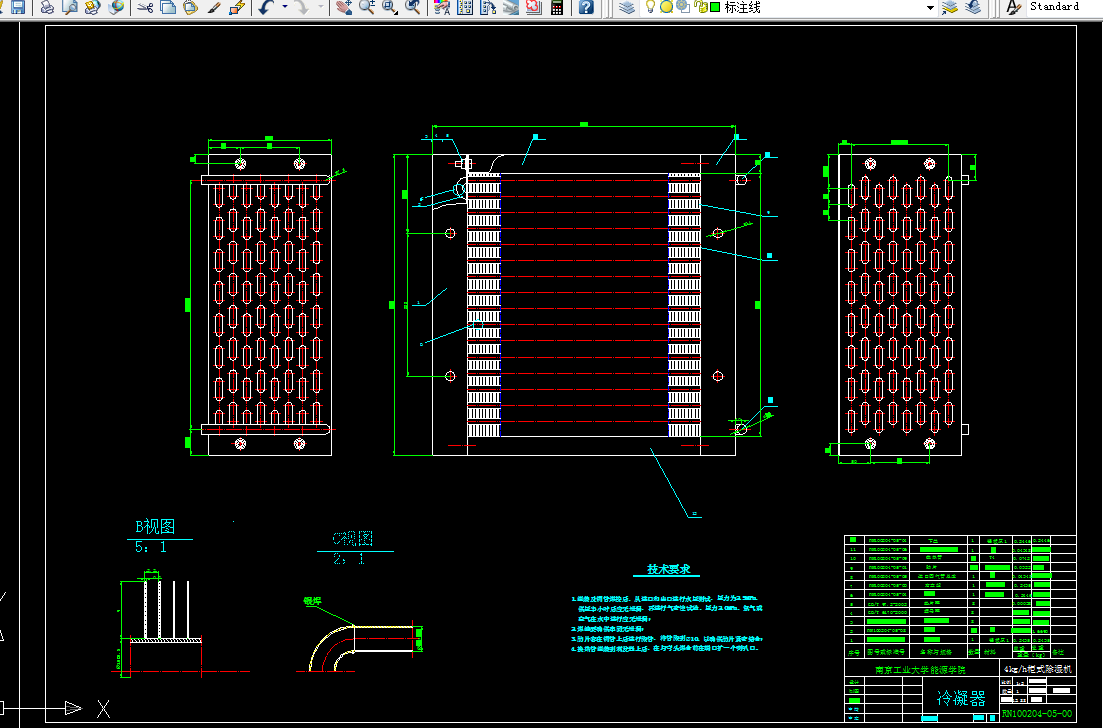

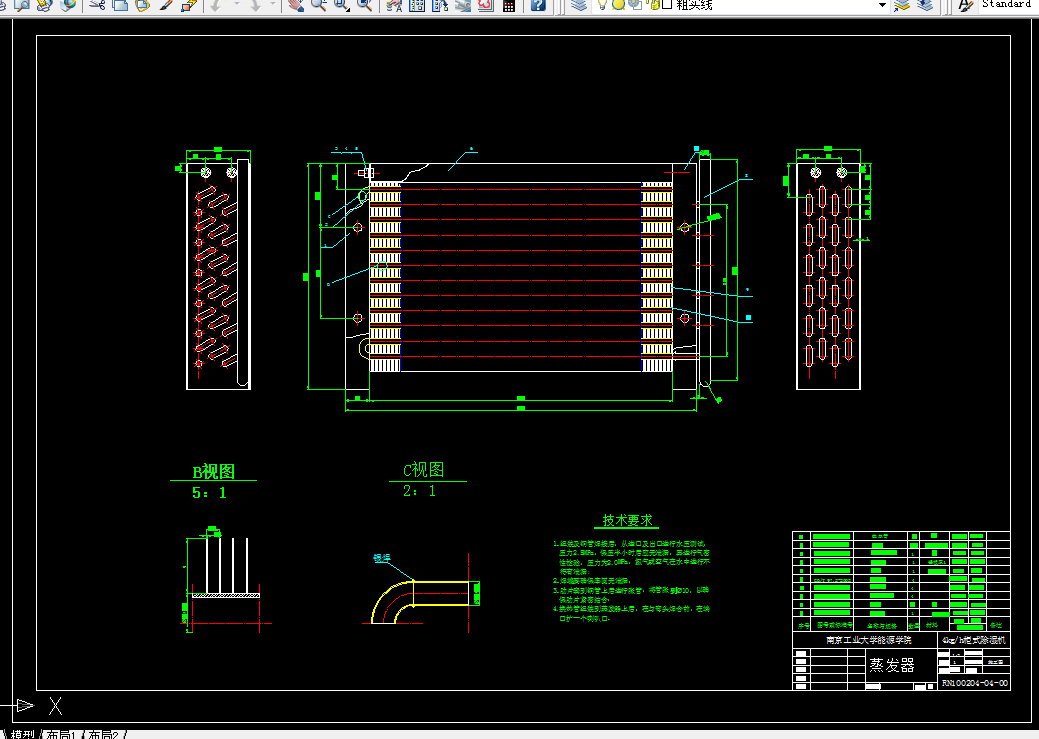

CAD版本图纸，共24张

4kg/h柜式除湿机设计

摘要

在生产生活中，空气湿度具有重要的影响，在我国南方地区，夏季的空气湿度很大，这就会引起衣物潮湿，机器设备和钢铁产品腐蚀、食品腐烂、人们感觉闷热难受，而且容易引起风湿、呼吸系统等疾病，影响了人民的正常生活。而在一些要求比较高的场合，比如精密仪器室，湿度的增加会影响仪器仪表的使用寿命和正常的工作。因此，随着世界经济的不断发展和人民生活水平的不断提高，人们的消费观念也在不断的更新，对舒适性的要求越来越高，除湿机也逐渐地走入家庭，成为许多家庭中不可或缺的一员。随着工艺水平及要求的提高，空气除湿等环境控制技术的发展显得尤为重要，而除湿机也应运而生并以其独特的优势而拥有非常广阔的市场前景。

除湿机一般可分为家用除湿机和工业除湿机两大类，广泛地应用于机械制造、光学仪器、电子、食品、化学、医药等生产领域.目前，空气除湿主要有四种方法，即升温通风除湿、冷却除湿、液体吸湿剂除湿和固体吸附剂除湿，而在空调除湿工程中，冷却除湿和固体吸附除湿是主要手段，其中冷却除湿是最早且被广泛使用的一种除湿方式， 它是利用制冷系统中的蒸发器蒸发吸热的特点,吸收湿空气中的热量,使湿空气中水气结露而析出水分,从而达到除湿的目的.整个系统的除湿能力取决于蒸发器的传热效果、传热面积和制冷压缩机的功率.因除湿的方法不同，除湿机又可分为不同的种类，其中冷冻除湿机能耗小，除湿效果好、房间相对湿度下降快、运行费用低、不要求热源、也可不需要冷却水、操作方便、使用灵活、易于控制等优点，所以应用十分广泛。除湿机与空调器的结构大致相同，包括压缩机、蒸发器、冷凝器、膨胀阀、通风机等几个部分主要，不同之处是，空调器室内外要使用两台风机，分别进行热交换，而除湿机是在一个风机的作用下，湿空气与蒸发器、冷凝器进行热交换。

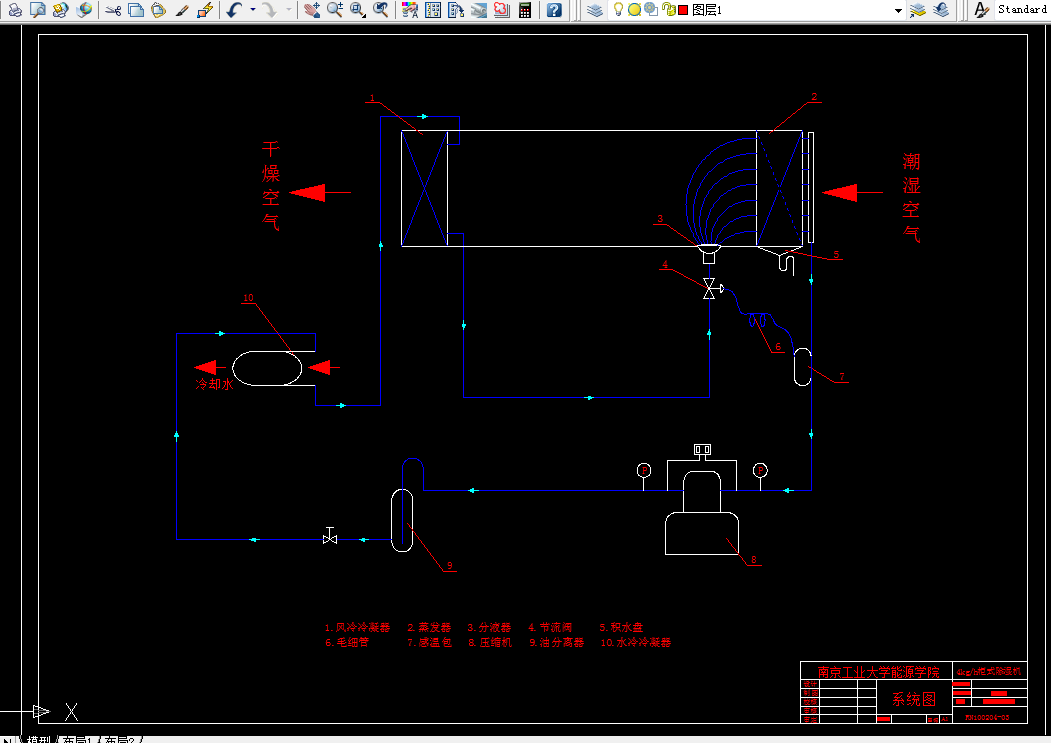

    除湿机由制冷系统和送风系统组成。在制冷系统中，压缩机压缩出来的高温高压制冷剂气体进入冷凝器，将热量传给空气后，冷凝成常温高压液体，经毛细管（膨胀阀）节流后进入蒸发器，吸收通过蒸发器的空气中的热量，变成低温低压气体，被吸入压缩机进行压缩，如此往复循环。送风系统：湿空气被吸入后，在蒸发器被冷却到露点温度以下，析出凝结水，绝对含湿量下降，再进入再热器，吸收制冷剂的热量而升温，相对湿度降低，由送风机送入房间。

关键词：除湿机  蒸发器  冷凝器  压缩机

目录

摘要............................................................................................................I

Abstract III

目录 .....................................................................................................VI

第一章 绪论.............................................................................................1

第二章 原理及结构特点.........................................................................1

       2.1除湿机的原理.......................................................................1

       2.2除湿机的结构特点...............................................................1

第三章 参数分析及除霜问题.................................................................2

       3.1除湿机设计参数的分析.......................................................2

       3.2除湿机的技术发展前景.......................................................2

第四章 本课题研究的相关内容.............................................................3

第五章 计算说明书.................................................................................5

       5.1原始数据参数..................................................................... .5

       5.2制冷循环计算.......................................................................5

          5.2.1湿空气计算..................................................................5

          5.2.2压缩机选型..................................................................6

          5.2.3制冷循环系统..............................................................9

        5.3蒸发器计算........................................................................11

          5.3.1确定蒸发器进出口空气状态参数.............................11

          5.3.2确定蒸发器结构参数.................................................12

          5.3.3蒸发器的设计计算.....................................................13

       5.4水冷冷凝器的设计计算..................................................21

       5.5风冷冷凝器的设计计算..................................................23

          5.5.1风冷冷凝器结构的设计.........................................23

          5.5.2风冷冷凝器的设计计算.........................................23

       5.6风机的选择......................................................................29

结语.....................................................................................................31

参考文献.............................................................................................32

致谢.....................................................................................................34
