H285-多层综合办公楼建筑、结构设计-5层3000平米 下载积分：200　资料编号： H285

作品包括:

Word版说明书1份，共219页，约35000字

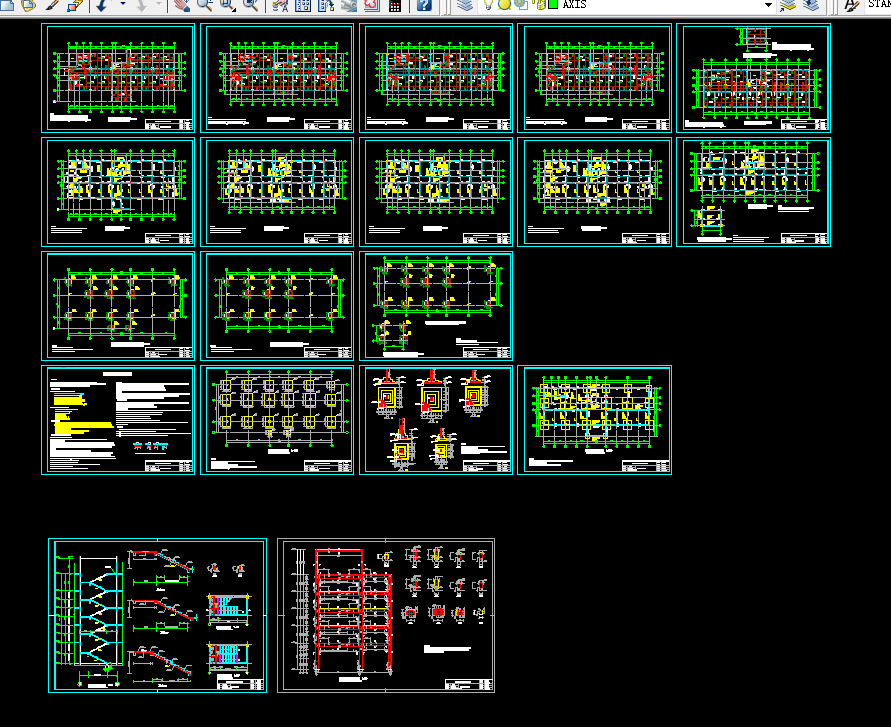

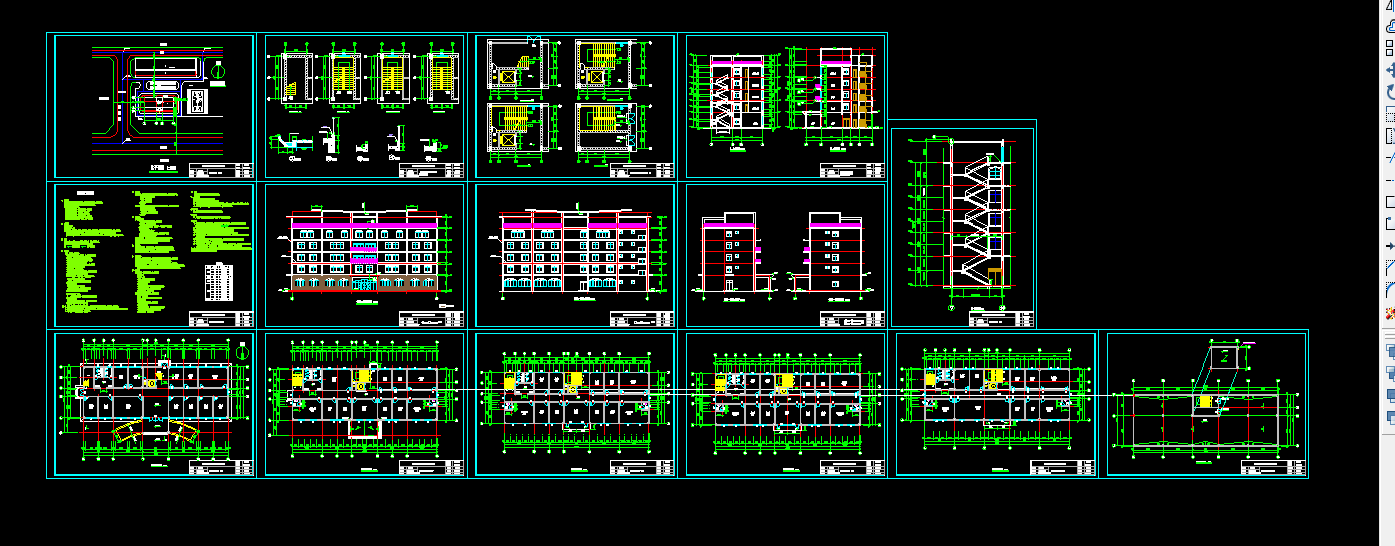

CAD版本图纸，共32张

摘要

【摘要】 本次毕业设计名称是多层综合办公楼结构设计，属办公楼，按建筑功能分为五层。本工程采用钢筋混凝土框架结构，该地区抗震设防烈度为6度，场地类别为二类，楼、屋盖均采用现浇钢筋混凝土结构。

本设计包括建筑和结构设计两部分。建筑设计包括平面设计、立面设计和剖面设计；结构设计主要包括结构选型和布置、梁、板、柱等构件的尺寸确定，重力荷载代表值的计算、水平地震作用和竖向荷载作用下横向框架的内力计算、框架内力组合、现浇板配筋计算、梁、柱截面设计及配筋计算、楼梯设计、基础设计等。其中，内力计算考虑恒荷载、活荷载及地震作用，板的设计采用弹性理论，楼梯选用板式楼梯，基础采用柱下独立基础。在进行截面抗震设计时，遵循了强柱弱梁、强剪弱弯的设计原则，且满足构造要求。

【关键词】 框架结构 建筑设计 结构设计 配筋计算

目录

第一章  绪  论1

1.1  工程概况1

1.2 设计资料1

1.2.1 工程地质条件1

1.2.2 气象资料1

1.2.3 抗震设防烈度1

1.2.4 材料1

1.3 承重框架的布置1

1.4 框架梁柱截面尺寸确定1

1.4.1 框架梁截面尺寸初估2

1.4.2 框架柱截面尺寸初估3

第二章  楼板设计6

2.1 截面尺寸6

2.2 楼板荷载7

2.2.1 恒荷载7

2.2.2 活荷载8

2.3 楼板配筋计算8

2.3.1按弹性理论计算双向板内力8

2.3.2 按弹性理论计算单向板内力21

第三章  横向框架在恒荷载作用下的内力计算22

3.1 梁柱线刚度及节点分配系数22

3.1.1计算个框架梁柱的截面惯性矩22

3.1.2各节点分配系数的计算24

3.2恒荷载作用下的计算简图25

3.2.1 第一至四层框架梁计算简图25

3.2.2 第五层框架梁计算简图34

3.2.3恒荷载作用下横向框架的计算简图40

3.3恒荷载作用下内力计算41

3.3.1计算固端弯矩41

3.3.2弯矩计算（分层力矩分配法）42

3.3.3梁在实际分布荷载作用下按简支梁计算的跨中弯矩45

3.3.4 梁在实际分布荷载作用下的跨中弯矩46

3.3.5 梁弯矩调幅47

3.3.6剪力计算49

3.3.7 轴力计算54

第四章  横向框架在活荷载在作用下的内力计算56

4.1活荷载作用下计算简图56

4.1.1第一至四层框架梁计算简图56

4.2.2 第五层层框架计算简图63

4.1.3活荷载作用下横向框架的计算简图67

4.2活荷载作用下内力计算67

4.2.1计算固端弯矩67

4.2.2弯矩计算（分层力矩分配法）69

4.2.3梁在实际分布荷载作用下按简支梁计算的跨中弯矩71

4.2.4 梁在实际分布荷载作用下的跨中弯矩72

4.2.5 梁弯矩调幅74

4.2.6 剪力计算75

4.2.7 轴力计算81

第五章  重力荷载代表值作用下的内力计算82

5.1 重力荷载代表值作用下计算简图82

5.2重力荷载代表值作用下内力计算83

5.2.1计算固端弯矩83

5.2.2弯矩计算（分层力矩分配法）85

5.2.3梁在实际分布荷载作用下按简支梁计算的跨中弯矩88

5.2.4 梁在实际分布荷载作用下的跨中弯矩89

5.2.5 梁弯矩调幅91

5.2.6 剪力计算92

5.2.7 轴力计算98

第六章  风荷载作用下的内力和位移计算99

6.1计算简图99

6.2位移计算100

6.2.1框架梁柱线刚度计算100

6.2.2侧移刚度D计算102

6.3内力计算104

6.3.1反弯点高度计算104

6.3.2弯矩及剪力计算105

6.3.3轴力计算109

第七章  水平地震作用下的内力和位移计算111

7.1重力荷载代表值计算111

7.1.1第五层重力荷载代表值计算111

7.1.2第二至四层重力荷载代表值计算112

7.1.3第一层重力荷载代表值计算113

7.2水平地震作用计算和位移计算114

7.2.1结构基本自振周期的计算114

7.2.2横向水平地震作用计算115

7.3 内力计算118

7.3.1反弯点高度计算118

7.3.2弯矩、剪力计算119

7.3.3柱轴力计算122

第八章  框架梁柱内力组合123

8.1一般规定123

8.1.1梁端负弯矩调幅123

8.1.2控制截面123

8.1.3内力换算124

8.1.4荷载效应组合的种类124

8.2框架梁内力组合及截面设计125

8.2.1内力组合125

8.2.2正截面受弯承载力计算129

8.2.3斜截面受剪承载力计算135

8.2.4次梁两侧附加横向钢筋的计算139

8.3框架柱内力组合及截面设计141

8.3.1内力组合141

8.3.2正截面承载力计算148

8.3.3斜截面承载力计算172

第九章  基础设计176

9.1  荷载计算176

9.2  截面设计178

9.2.1 A轴柱下独立基础设计178

9.2.2 C轴柱下独立基础设计183

9.2.3 F轴柱下独立基础设计188

第十章  楼梯设计193

10.1二至五层楼梯设计194

10.1.1梯段板设计194

10.1.2 平台板设计195

10.2.3 平台梁设计197

10.2 首层楼梯设计199

10.2.1 梯段板设计199

10.2.2 平台板设计200

10.2.3 平台梁设计202

致谢205

参考文献206
