H288-洛阳市第三中学教学楼建筑与结构设计-4层4800平米 下载积分：200　资料编号： H288

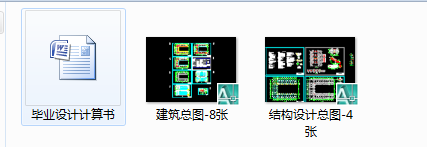

作品包括:

Word版说明书1份，共75页，约17000字

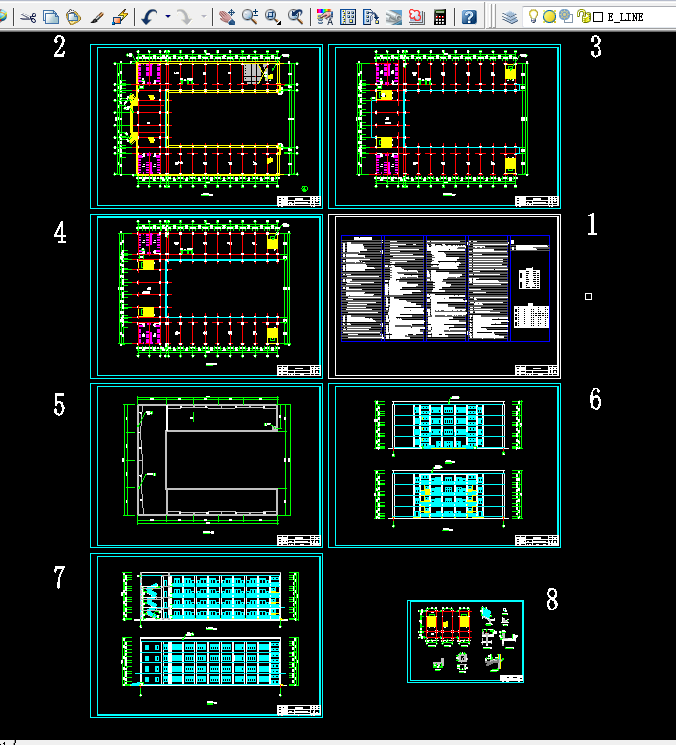

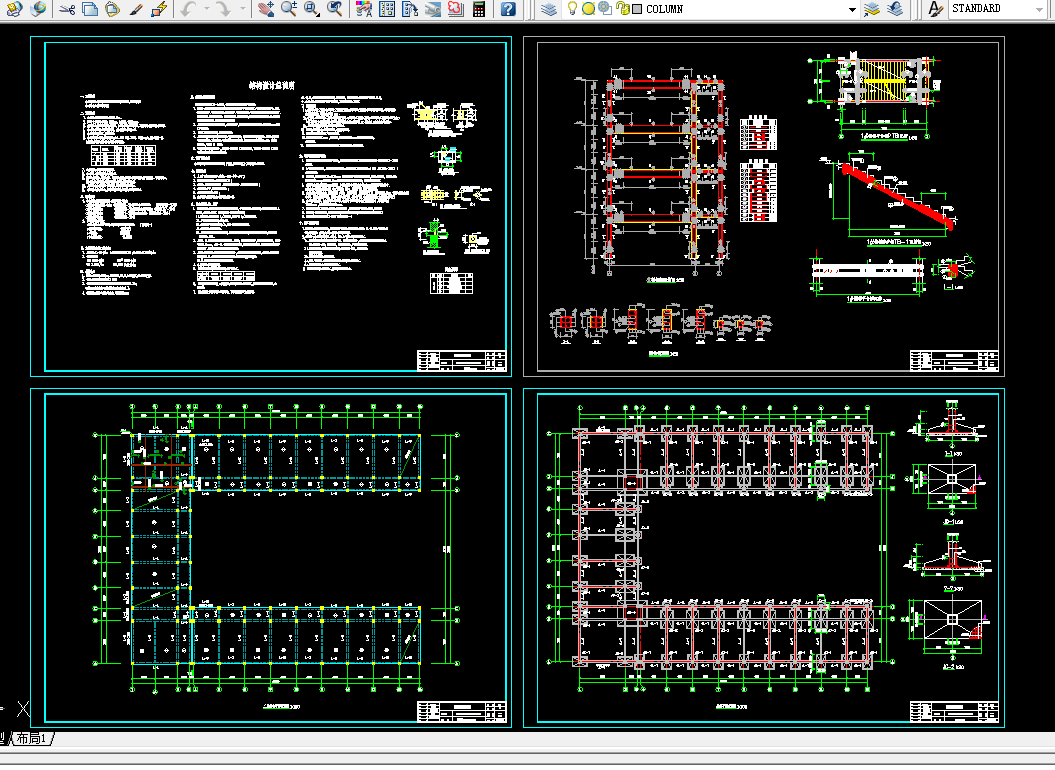

CAD版本图纸，共12张

摘 要

本教学楼按照建筑学“适用、安全、经济、美观”的原则设计，整栋楼共4层，每层层高3.9米，设计采用框架结构，外廊式近似“ㄈ”造型，利于采光以及学生健康成长，充分利用建筑面积。

整个教学楼设计包括建筑设计和结构设计两部分，建筑设计部分主要包括了建筑物平面、立面、剖面、教室布置、各节点详图、各部位做法等方面；结构设计方面主要包括了框架结构梁柱的布置、基础设计、梁板柱以及楼梯的配筋等，竖向荷载下采用弯矩二次分配法，风荷载作用下内力采用D值法计算。在参考文献方面主要以现行的规范为依据进行设计，合理布置结构，努力做到理论与现实很好的结合。

在手算的基础上运用PKPM辅助设计，参考电算结果，防止出错。使用天正建筑以及AutoCAD绘制建筑施工图和结构施工图。

关键词：外廊式教学楼，框架结构，建筑设计，结构设计，独立基础

目 录

前　言 1

第1章 结构计算参考值 2

1.1 结构计算中所用到的材料自重 2

1.2 楼面均布活荷载标准值 2

1.3 结构计算中系数取值 2

第2章 现浇楼板及楼梯设计 3

2.1 柱网布置图 3

2.2楼板设计 3

2.2.1角区格A 4

2.2.2边区格B 5

2.2.3区格C 6

2.3 楼梯设计 7

2.3.1基本设计资料 7

2.3.2踏步板设计 7

2.3.3平台板设计 8

2.3.4平台梁设计 8

第3章 竖向荷载计算 10

3.1设计基本资料 10

3.2 框架计算简图 10

3.2.1选择一榀框架 10

3.2.2梁截面尺寸的确定 10

3.2.3柱子尺寸的确定 11

3.3恒荷载作用下内力计算 12

3.3.1屋面及楼面的永久荷载标准值 12

3.3.2屋面及楼面的可变荷载标准值 12

3.3.3墙体重力荷载 12

3.3.4轴线A～C梁上的恒载标准值计算 13

3.3.5轴线A～C柱端集中力计算 13

3.3.6偏心距计算 14

3.3.7梁柱线刚度计算 15

3.3.8弯矩计算及分配 16

3.3.9计算梁端剪力、柱端剪力 18

3.3.10计算柱的轴力： 20

3.4活荷载作用下的内力计算 21

3.4.1均布荷载 21

3.4.2走廊柱子偏心产生框架梁端附加弯矩 22

3.4.3弯矩计算及分配 23

3.4.4计算梁端剪力、柱端剪力 26

3.4.5柱端轴力计算 27

第4章 风荷载作用下内力计算 29

4.1基本数据计算 29

4.2框架结构侧向刚度计算 30

4.3框架结构侧移验算 30

4.4框架结构内力计算 31

4.4.1反弯点高度 31

4.4.2风荷载作用下各层框架柱端弯矩计算 31

4.4.3风荷载作用下梁端弯矩、剪力及柱轴力计算 32

第5章 框架内力组合及配筋计算 35

5.1荷载效应组合情况 35

5.2控制截面及最不利内力组合 35

5.3材料 35

5.4框架梁截面内力组合 35

5.4.2 柱边缘处梁弯矩、剪力 36

5.4.3梁控制截面内力组合 38

5.5框架柱控制截面内力组合 41

5.6梁柱截面设计 46

5.6.1梁截面设计 46

第6章 柱下独立基础设计 56

6.1设计资料 56

6.2材料 56

6.3荷载计算 56

6.4承载力特征值计算 57

6.5  A柱独立基础计算 58

6.5.1初步选择基底尺寸 58

6.5.2验算持力层地基承载力 59

6.5.3计算基底反力 59

6.5.4配筋计算 60

6.6  B柱独立基础计算 61

6.6.1初步选择基底尺寸 61

6.6.2验算持力层地基承载力 62

6.6.3计算基底反力 62

6.6.4配筋计算 63

6.7  C柱独立基础计算 64

6.7.1初步选择基底尺寸 64

6.7.2验算持力层地基承载力 64

6.7.3计算基底反力 65

6.7.4配筋计算 65

结　论 68

谢 辞 69

主要参考文献 70
