H992换热器课程设计-40KW水冷式冷凝器 下载积分：100　资料编号： H992

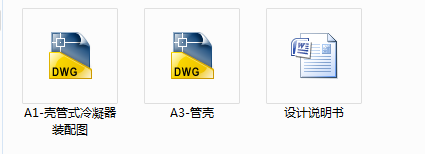

作品包括:

Word版说明书1份，共18页，约5300字

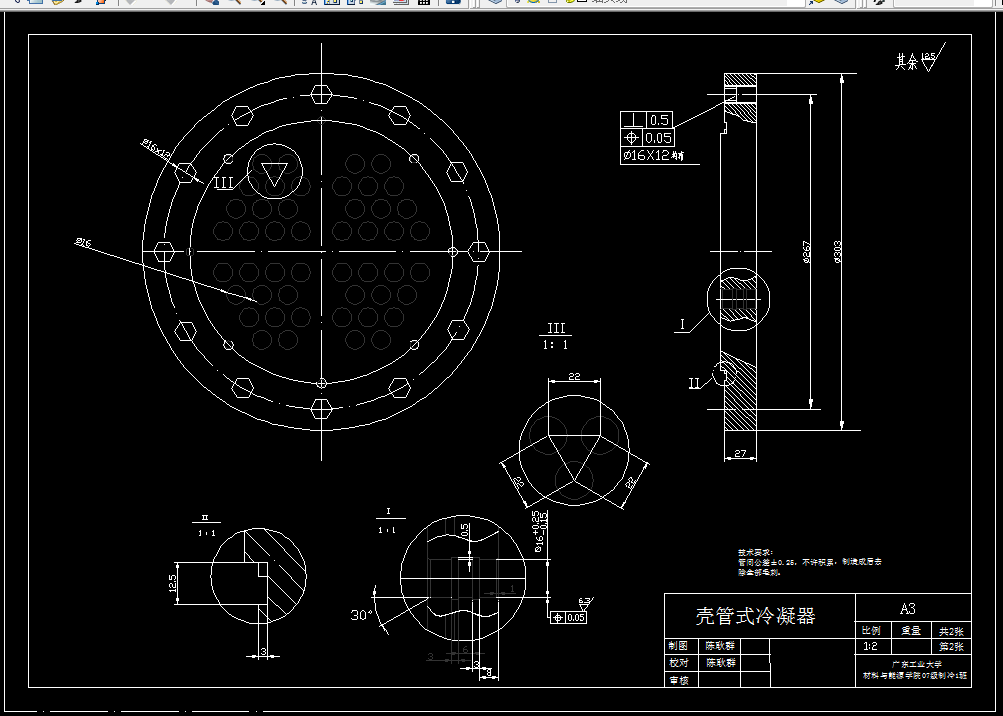

CAD版本图纸，共2张

摘要

卧式壳管式冷凝器大多与制冷压缩机组成压缩冷凝机组，利用较为洁净的冷却水进行对制冷剂的冷却。本次课程设计是设计一

个40KW的卧式壳管式冷凝器，用于小型冷库。给定冷凝器的热负荷 = 40 kw，制冷剂R22，制冷剂温度 = 40 ℃以及冷却水的进

口温度 = 32 ℃出口温度 = 36 ℃。采用 16mm×1.5mm的低翅片管，经热力计算，换热面积为8.34 ，富裕量达10.2 %，管长

1310 mm，用两快厚5mm的支撑板。经结构计算，壳体采用 壳体的内径 ＝207mm﹑法兰外径＝303mm﹑端盖厚25 mm﹑管板厚度

30mm﹑支座位置尺寸L＝210mm，K＝140mm﹑支撑板厚度5mm与拉杆直径10mm﹑垫片厚度25mm﹑螺栓GB/T5782 M16×80﹑冷却水进

出口连接管取无缝钢管 ﹑制冷剂进口管取无缝钢管 出口管无缝钢管 。水泵所需功率为：621.8W.根据这些数据作出两图。本

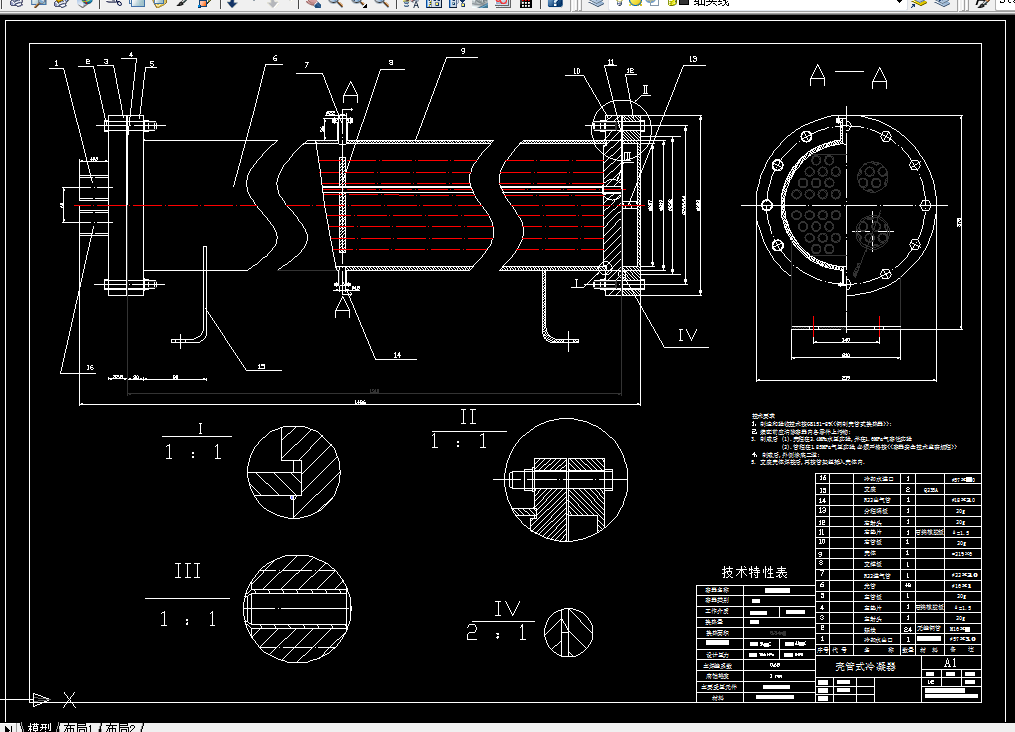

课程设计还包括了用AutoCAD画零件图和装配图。

关键词：管壳式，换热量，热力计算，结构计算，阻力计算，强度计算，冷凝器。

目录

1.设计题目及原始数据 7

1.1设计题目：40KW水冷式冷凝器 7

1.2设计参数 7

2传热设计计算 7

2.1污垢热阻确定 7

2.2冷媒水流量和平均传热温差 7

2.3管型选择 8

2.4 管程和有效管长 8

2.5热力计算 9

2.5.1水侧表面传热系数： 9

2.5.2水平管的平均管排数 9

2.5.3 管外换热系数 的计算 10

2.5.4 实际所需热流密度计算及传热面积和管长的确定 10

2.6 冷却水的流动阻力计算 11

3. 设计结构确定 12

3.1筒体 12

3.2法兰 12

3.3端盖 12

3.4 管板 12

3.5 支座 13

3.6 支撑板与拉杆 13

3.7 垫片 14

3.7.1 垫片的选取 14

3.7.2 垫片压紧力作用中心圆直径 14

3.7.3 垫片压紧力 14

3.8 螺栓 15

3.8.1螺栓的选取 15

3.8.2螺栓的布置 15

3.8.3螺栓载荷 15

3.8.4螺栓面积 15

3.8.5螺栓的设计载荷 16

3.9 连接管 16

4.心得体会 17

5.参 考 文 献 18
