H994换热器课程设计-55KW水冷式冷凝器 下载积分：100　资料编号： H994

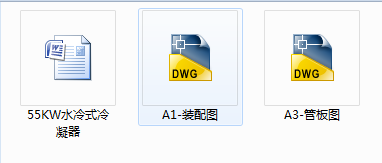

作品包括:

Word版说明书1份，共16页，约5000字

CAD版本图纸，共2张

摘  要

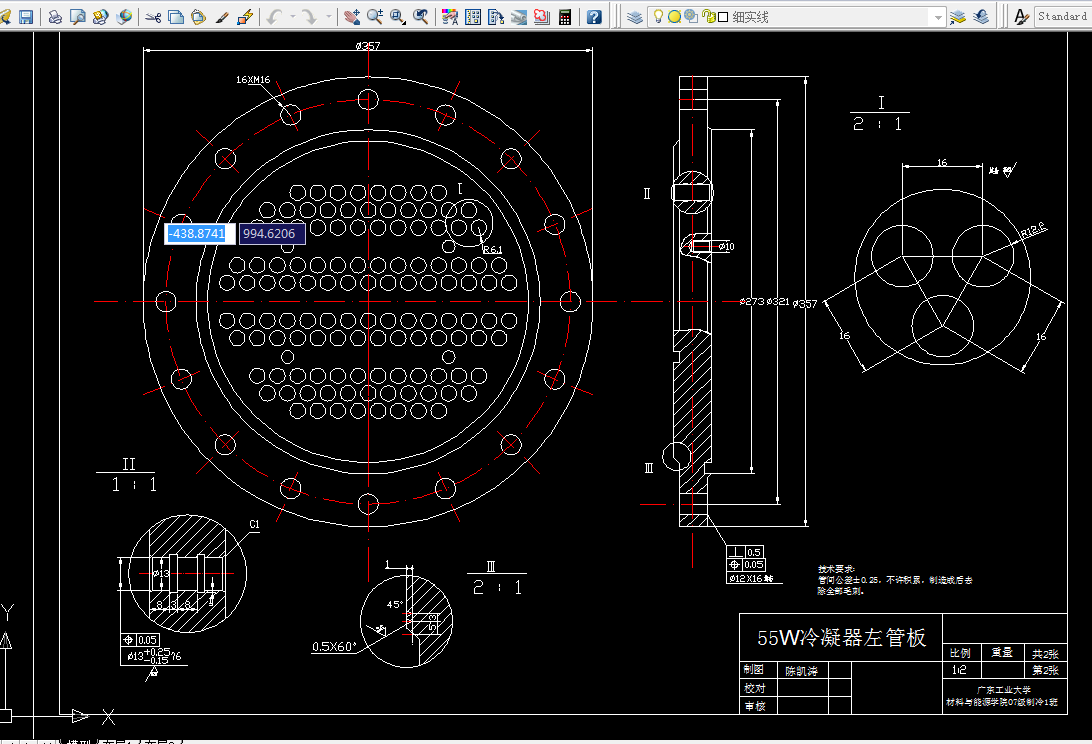

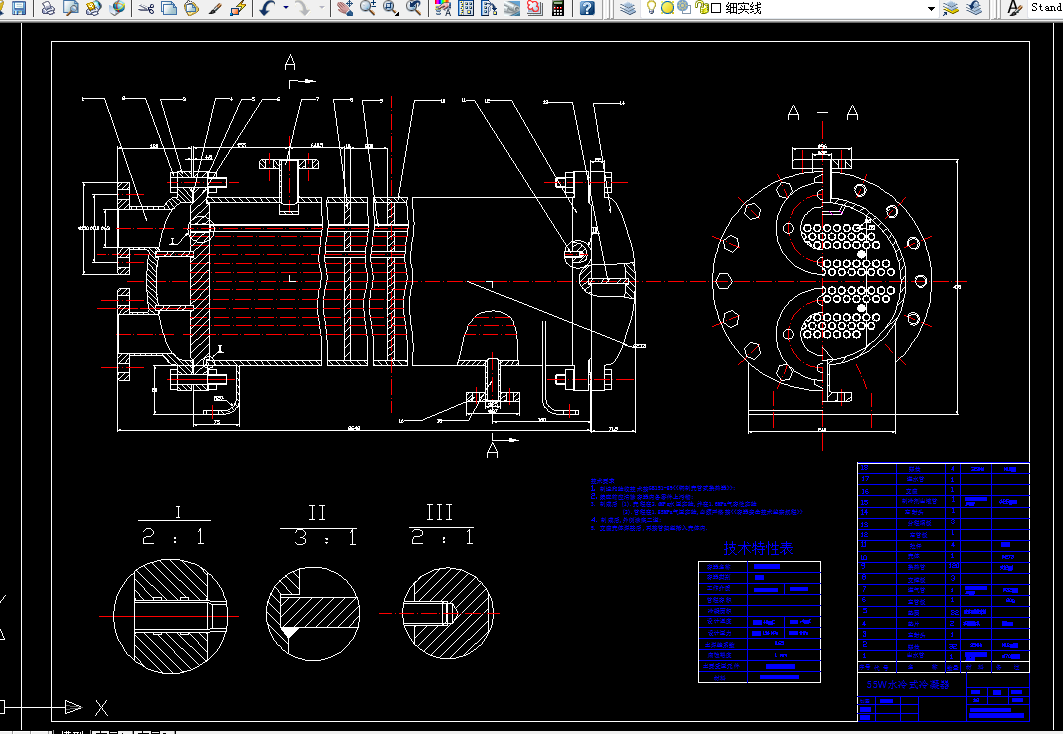

本设计是设计一个管壳式冷凝器，该冷凝器的换热量Q=55 kw，给定制冷剂R22 ，冷凝温度 40℃，冷却水的进出口温度32℃/36℃。根据上述要求，首先进行了热力计算，确定冷凝器的换热系数、换热面积、流程数、换热管分布等等，而结构计算，如换热管的大小和布置应该与前面的热力计算同时进行，然后再确定筒体、法兰、端盖、管板、支座、支撑板、垫片、螺栓等的大小和尺寸；接着进行阻力计算，根据阻力的大小选择合适的泵或风机，并核算压降是否在限定的范围内；最后进行强度校核，计算换热器各部件尤其是受压部件的应力大小，检查其强度是否在允许范围内。在本次课程设计中，我的设计任务是设计壳管式冷凝器，下面对设计做总体的分析。在初步确定冷凝器结构之后，进行了热力计算、传热计算、结构计算以及流动阻力计算。对如换热管，进出水管，制冷剂进出管以及管板的厚度，筒体、支座、垫片、螺栓等进行选取，对螺栓和垫片进行强度校核，满足安全要求。在满足设计要求的前提下尽量使得冷凝器结构紧凑，减少占据空间，节省原材料。本次设计共附有装配图一张，管板零件图一张。

关键词：换热量，热力计算，结构计算，阻力计算，强度计算。

目录

1设计计算 5

1.1热力计算 5

1.2传热计算 5

1.3流动阻力计算 8

2．结构计算 9

2.1换热管布置设计 9

2.2壳体设计计算 9

2.3零部件结构尺寸设计 9

3．换热器总体结构讨论分析 13

4．心得 13

5．参考文献 14
