H998热交换器课程设计-65kW水冷式冷凝器 下载积分：100　资料编号： H998

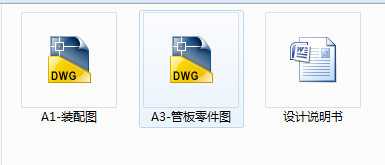

作品包括:

Word版说明书1份，共26页，约6500字

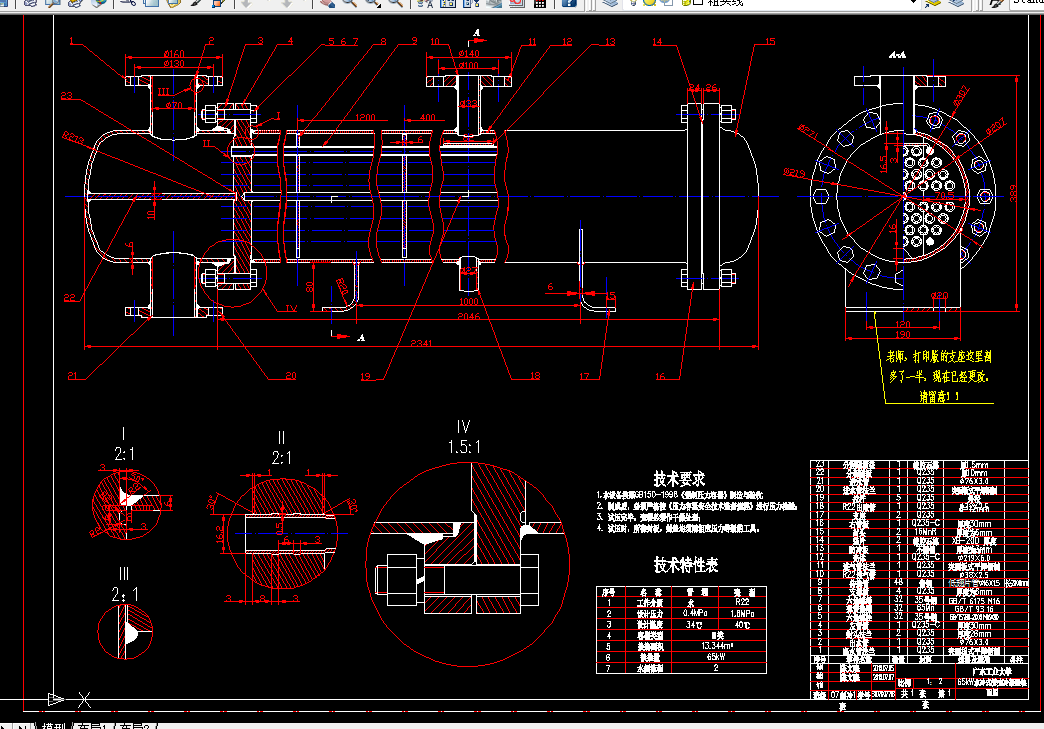

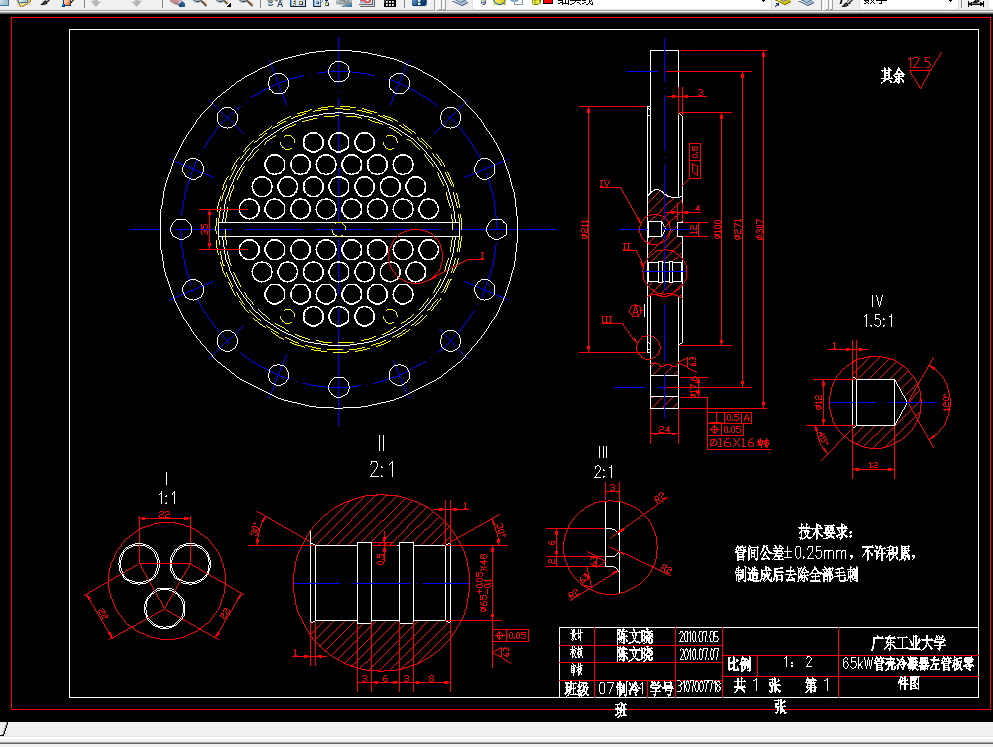

CAD版本图纸，共2张

设 计 总 说 明

本课程设计是设计一个热负荷为65kW的水冷式管壳冷凝器。本课程设计是在给定冷凝器换热量 ，制冷剂为R22，冷凝温度 ＝40℃，冷却水进口温度 ＝32℃，冷却水出口温度 ＝36℃，假定蒸发温度 、制冷剂过热度为 的条件下进行设计的。

整个设计过程主要包括传热设计计算、水的流动阻力计算、结构设计计算、配件选择及主要配件的强度校核，同时结合整体设备运行原理，对该水冷式管壳冷凝器各性能参数进行校正。本次设计先从传热设计计算着手，先根据热力循环对系统进行热力计算，同时采用假定热流密度及试凑法进行计算以确定较好的工作点，其中传热设计计算与结构设计计算相互交叉进行，接着计算水的流动阻力以及零部件的选取，最后进行强度计算与强度校核。设计内容包括了换热管的布置排列，换热管和流程数、管长、壳体、端盖、法兰、螺栓和垫片等的选取。

经过设计计算，可以知道壳管式冷凝器的换热面积为 、流程数N=2，总管数 ，有效单管长 ，制冷剂蒸汽进口管径 ，制冷剂液体出口管径 ，冷却水进出口管径为 ，水泵最小功率为 。

通过本次的设计，得到了一个较合理的水冷式管壳冷凝器。

关键词：冷凝器  管壳式  热交换器 课程设计

 目  录

一、冷凝器热力、结构计算 2

1.1冷凝器的传热循环的确定 2

1.2冷却水流量 和平均传热温差 的确定 3

1.3 换热管的选型 4

1.5确定每流程管数Z、有效单管长 及流程数N 5

1.6 传热管的布置排列及主体结构 6

1.7传热计算及所需传热面积确定 6

二、冷却水侧阻力计算 9

三、冷凝器的配件及其强度校核 10

3.1连接管管径计算 10

3.2防冲板 11

3.3壳体 12

3.4管板 12

3.5端盖 12

3.6支座 13

3.7支撑板 14

3.8拉杆 14

3.9法兰类选择 14

3.10垫片 17

3.11螺栓 18

3.12分程隔板 20

四、主要参考文献 21

五、心得体会 22
