i222热交换器原理与设计课程设计-60KW满液式蒸发器 下载积分：100　资料编号： i222

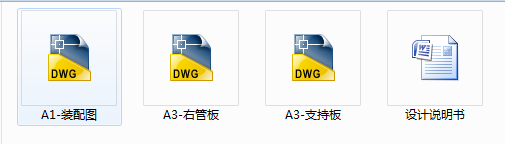

作品包括:

Word版说明书1份，共20页，约5800字

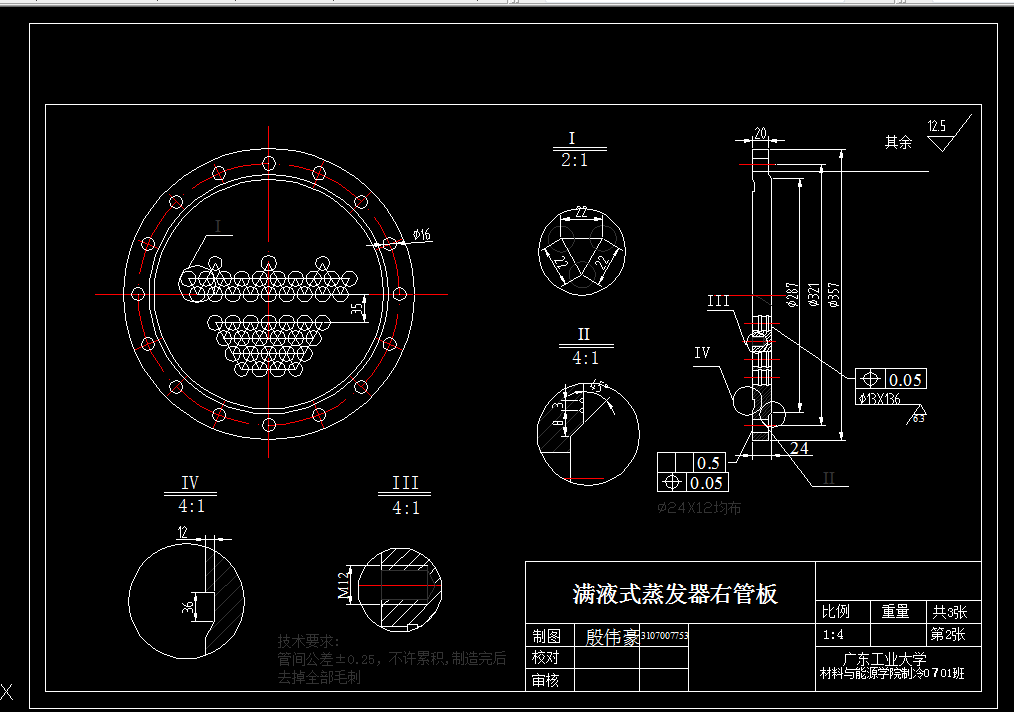

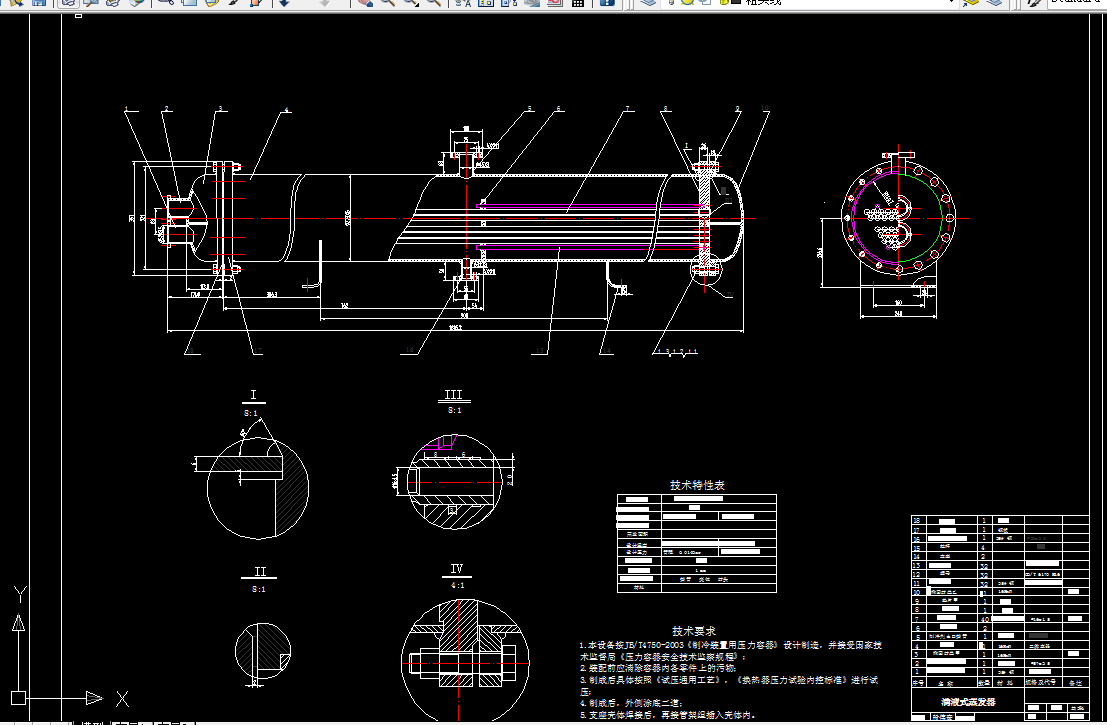

CAD版本图纸，共3张

课程设计总说明

本课程设计目的是设计一台制冷机用满液式蒸发器。设计是按蒸发器制冷量 =60KW，制冷剂温度：蒸发温度 ＝2℃，冷凝温度 ＝40℃，制冷剂为R22。冷媒水进口温度 ＝12℃，冷媒水出口温度 ＝7℃的条件下进行。

本次设计过程主要包括热力计算，传热计算，水的流动阻力计算，结构设计计算，强度计算以及强度校核计算等。整个设计先从传热设计计算着手，传热设计计算与结构设计计算相互交叉进行，接着计算水的流动阻力以及零部件的选取，最后进行强度计算与强度校核。本次设计的设计内容包括了换热管和流程数的选取，换热管的布置排列，管长的选取，筒体、端盖、法兰螺栓、管板和垫片等零部件的选取。本次设计涉及了《传热学》《制冷原理与设备》《热交换器原理与设计》《流体力学》以及《画法几何》等多学科的基础知识和工艺参数的选择。通过这些计算，设计出一个两流程的，换热管长度与壳体内径之比为9.58的满液式蒸发器。

关键词：蒸发器，满液式，传热设计，流动阻力计算，结构设计，强度计算

目    录

1设计主题及主要设计参数 4

1.1设计课题：60KW满液式蒸发器 4

1.2主要设计参数 4

2设计计算 4

2.1热力计算 4

2.1.1制冷剂流量 4

2.1.2冷媒水流量 1

3传热计算 1

3.1初步选取换热管 1

3.2换热系数计算 2

3.2.1蒸发器中污垢热阻 2

3.2.2管内换热系数计算 2

3.2.3管外换热系数计算 3

3.3传热系数 的计算 3

3.4传热面积及换热管长的确定 5

4结构计算 5

4.1换热管布置设计 5

4.2壳体设计计算 6

4.3校验换热管与管板结构合理性 7

4.4零部件结构尺寸设计 7

4.4.1管板尺寸设计 7

4.4.2法兰规格尺寸计算 8

4.4.3端盖 8

4.4.4分程隔板 9

4.4.5支座 9

4.4.6支撑板与拉杆 9

4.4.7垫片尺寸设计 10

4.4.8螺栓尺寸设计 10

4.4.9连接管尺寸设计 11

5流动阻力计算 12

6结构设计讨论分析 13

7设计心得体会 13

  参考文献
