i225换热器原理与设计课程设计-40KW壳管式干式蒸发器 下载积分：100　资料编号： i225

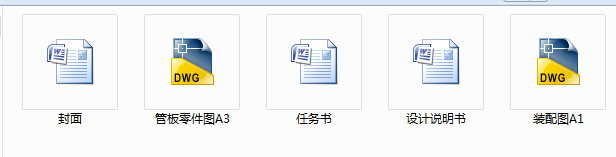

作品包括:

Word版说明书1份，共15页，约4200字

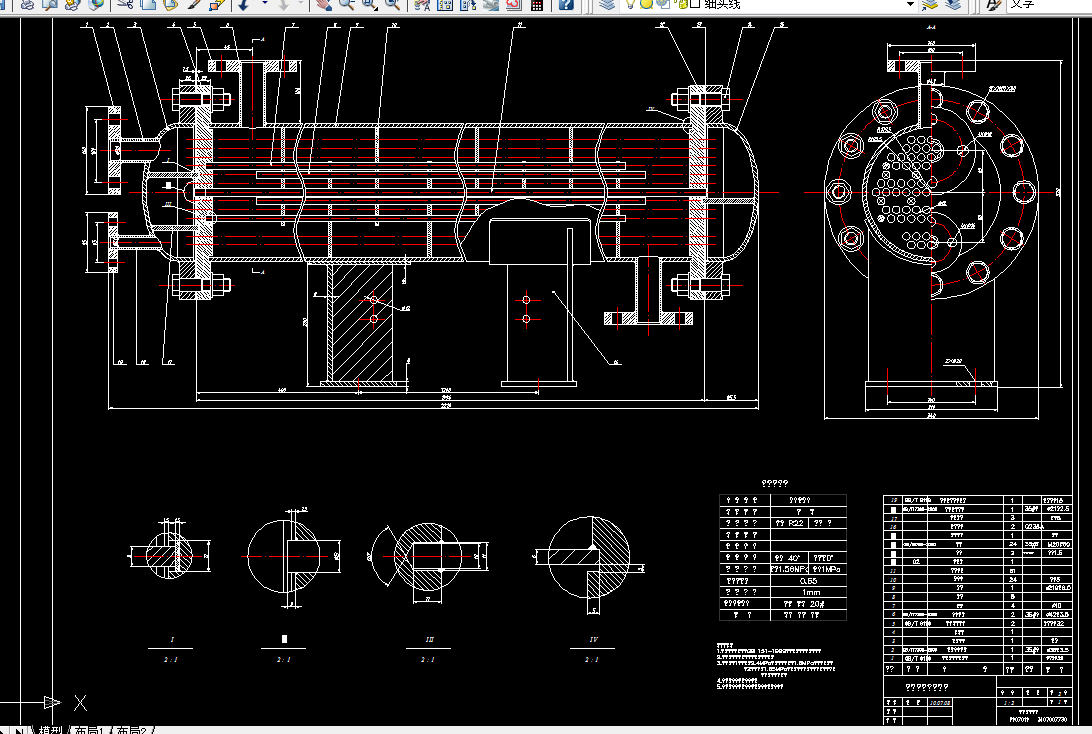

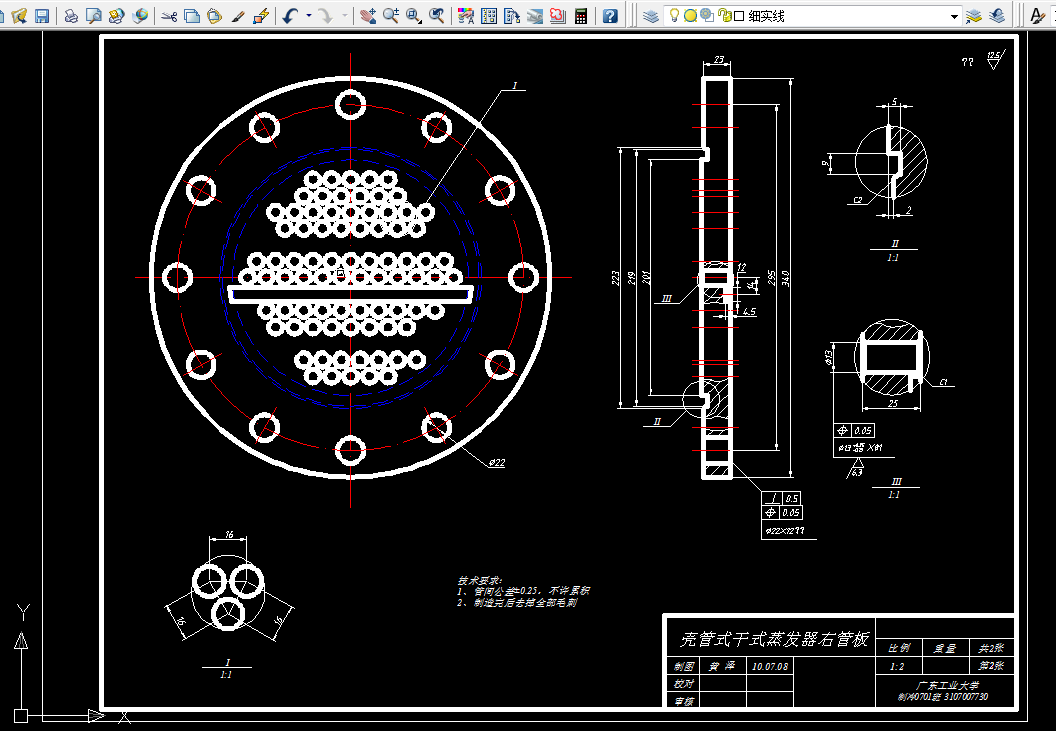

CAD版本图纸，共2张

设计总说明

本次课程设计是设计一个热负荷为40KW的壳管式干式蒸发器。本次设计是在给定制冷剂为R22，制冷剂蒸发温度 ℃，冷凝温度 ℃，过热度 ℃，换热介质的进出口温度分别为 ℃、 ℃的条件下进行的。

本次课程设计的整个设计过程先对蒸发器进行了热力计算，确定制冷剂和冷媒水的流量；然后进行了传热计算，其中包括对蒸发器结构的初步规划（例如壳体直径、换热管直径及数量、管板厚度和折流板的数量等其它尺寸的确定）、换热面积的计算、换热管内外换热系数的计算、制冷剂流动阻力及传热温差的计算、热流密度的计算和所需传热面积的确定等，在传热温差的计算中采用了对数平均温差法；接下来对制冷剂和冷媒水的进出口面积进行了计算；最后根据换热器的尺寸以及参照一些相关文献标准等，对换热器的其它零部件进行了选择，包括垫片、螺栓、法兰和支座的选择等。

    最终完成了一个节省材料，结构简单合理的壳管式干式蒸发器。

目      录

1 设计题目及设计参数 1

1.1 设计题目 1

1.2 设计参数 1

2 设计计算 1

2.1 热力计算 1

2.2 传热计算 2

2.3 计算R22及冷媒水进出口面积 7

2.4 选垫片 9

2.5 选螺栓与法兰 9

2.6 支座 11

3 心得体会 12

4 参考文献 13
