作品包括:

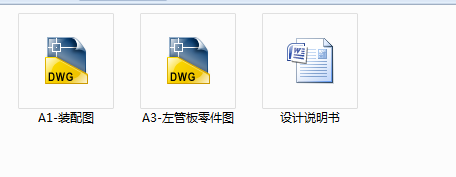

Word版说明书1份,共21页,约5500字

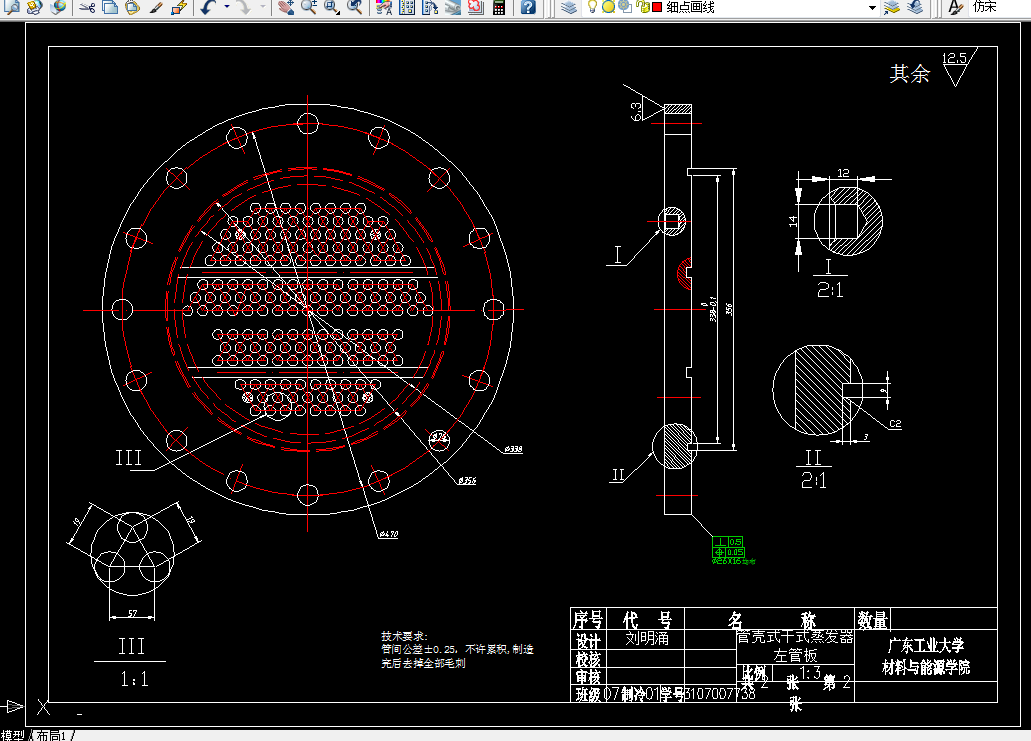

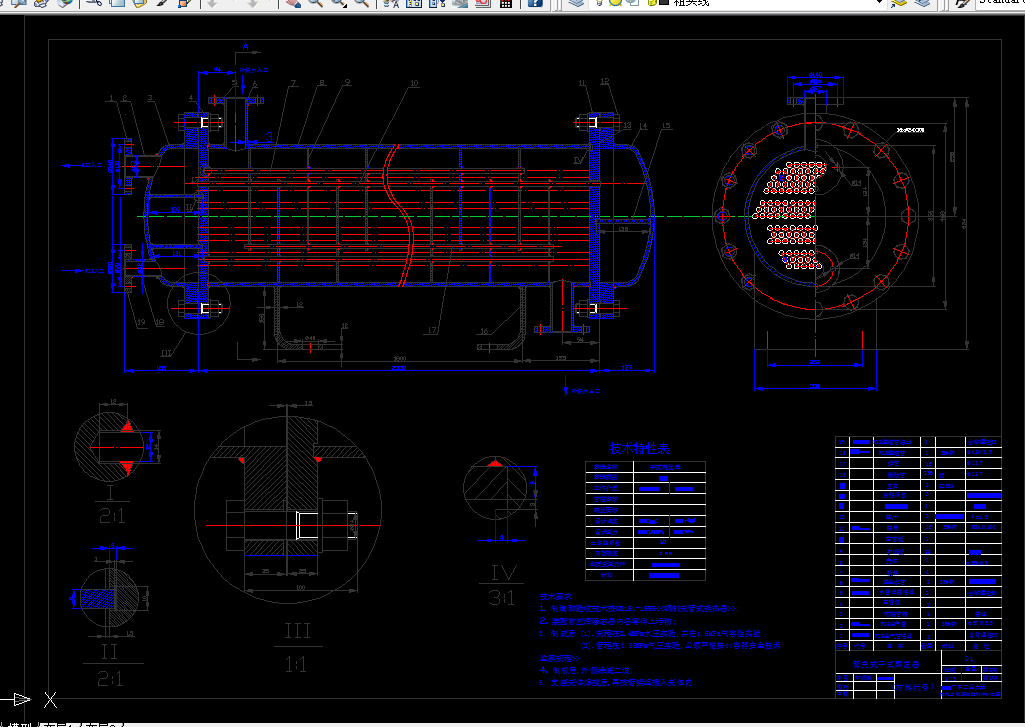

CAD版本图纸,共2张
设计总说明
本次课程设计是设计一个热负荷为75KW的管壳式干式蒸发器,在给定换热器的换热量 =75kW,制冷剂是R22,制冷剂蒸发温度 冷凝温度 冷媒水进出口温度 、 的条件下进行的。本次设计首先要大概确定蒸发器的结构,例如壳体直径、换热管直径及数量,还有管板厚度和折流板的数量等等,其中每个流程的管子数量采用四分点比容来确定,其它参数很多是根据换热量的大小,然后根据国标的有关规定大概确定,然后通过校核修改,最终确定符合设计要求的主要参数。
本次课程设计主要分为四个步骤:(1)通过对已知参数流量计算,由经验取制冷剂管内单位面积质量流速为: 初步规划蒸发器结构,为后来的理论设计计算提供依据(2)根据结构参数确定有效传热面积,通过计算管内管外换热系数,传热温差,进行传热面积校核,校验理论计算是否合理,若不合理通过改变换热管数改变换热面积,如果后者比前者少10%至20%,即符合要求。(3)根据需求的制冷量流量,冷媒水流量确定制冷剂和冷媒水的进出口面积,并进行选管。(4)结构机械性能计算及附件的选择,强度计算,螺栓、垫片的选择要严格按照国标,校核时按照国家压力容器安全技术标准来进行计算。最终完成了一个结构合理,满足要求,材料节省合理的壳管式干式蒸发器。
关键词:换热器 管壳式 干式 蒸发器
目录
1 设计课题:75KW管壳式干式蒸发器设计 6
2 主要参数: 6
3 设计过程 6
3.1流量计算 7
3.1.1单位质量制冷量: 7
3.1.2质量流量 : 7
3.1.3冷媒水流量: 7
3.2蒸发器结构初步规划 7
3.2.1管子的选取 7
3.2.3布管 8
3.2.3初选筒体 8
3.2.4管长确定 9
3.2.5 换热面积 9
3.3热力计算 9
3.3.1管外换热系数的计算 9
3.3.2 管内换热系数的计算 11
3.3.3 制冷剂流动阻力及传热温度的计算 11
3.3.4 传热系数K0及按内表面计算的热流密度qi 12
3.4 计算R22及冷媒水进出口面积 14
3.4.1 R22进口连接管及法兰选取 14
3.4.2 R22出口接管的选取 14
3.4.3冷媒水进出口接管的选取 15
3.5筒体的确定 15
3.6折流板的确定 15
3.7拉杆的确定 16
3.8挡管选择与安装 16
3.9分程隔板 16
3.10垫片 16
3.10.1垫片压紧力作用中心圆直径 16
3.10.2 垫片压紧力计算 16
3.11法兰和螺栓 17
3.11.1法兰和螺栓的确定 17
3.11.2螺栓载荷计算 17
3.11.3螺栓面积计算 18
3.11.4螺栓设计载荷 18
3.11.5垫片宽度校核 19
3.12管板 19
3.13端盖的确定 20
3. 14 支座 20
4 心得体会 21
5 参考文献 21
