i232热交换器原理与设计课程设计-85KW壳管式干式蒸发器 下载积分：100　资料编号： i232

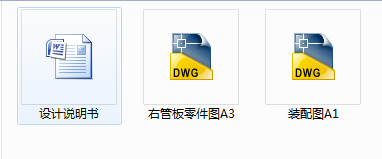

作品包括:

Word版说明书1份，共17页，约5100字

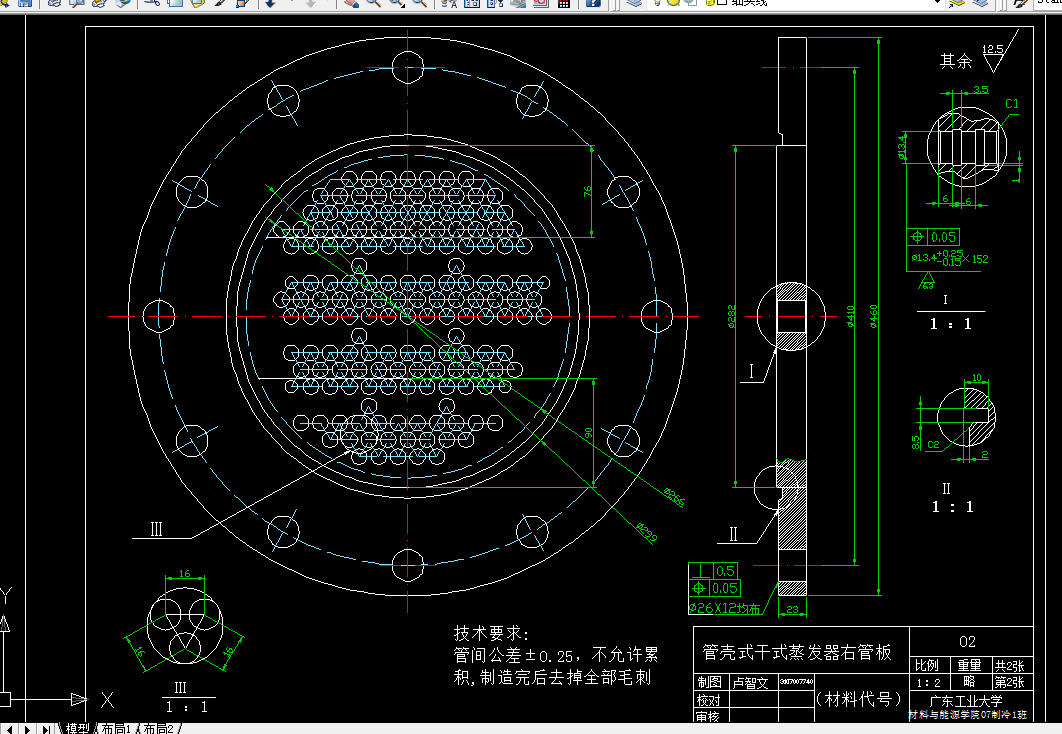

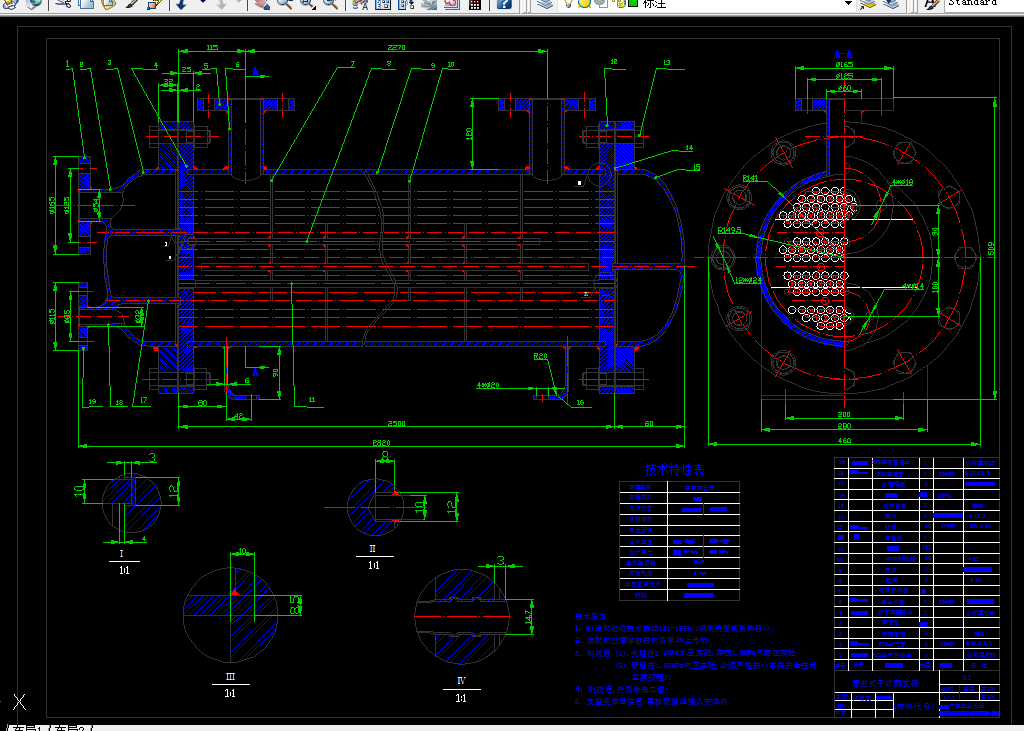

CAD版本图纸，共2张

设计说明

本次课程设计我所设计的课题是管壳式干式蒸发器，换热器的换热量 =85kW，制冷剂是R22，制冷剂蒸发温度  冷凝温度  采用了 的过热度，换热介质的进出口温度  、 。设计时首先要大概确定蒸发器的结构，例如壳体直径、换热管直径及数量，还有管板厚度和折流板的数量等等，其中每个流程的管子数量采用四等分点比容来确定，其它参数很多是根据换热量的大小，凭借前人经验大概确定，然后通过校核修改，最终确定符合设计要求的参数。

本次课程设计主要分为四个步骤：（1）通过对已知参数流量计算，由经验取制冷剂管内单位面积质量流速为： 初步规划蒸发器结构，为后来的理论设计计算提供依据（2）根据结构参数确定有效传热面积。通过计算管内管外换热系数，传热温差，进行传热面积校核，校验理论计算是否合理，若不合理通过改变换热管数改变换热面积，如果后者比前者少10%至20%，即符合要求。（3）根据需求的制冷剂流量，冷媒水流量确定制冷剂和冷媒水的进出口面积，并按照标准进行选管。（4）结构机械性能计算及附件的选择。强度计算，螺栓、垫片的选择要严格按照国标，然后按照国家压力容器安全技术标准来进行校核。

最终设计出一个不但满足要求，而且节省材料，结构合理的壳管式干式蒸发器。

关键词：R22     管壳式   干式   蒸发器   换热器

目录

1. 设计题目 1

2. 主要参数 1

3. 设计过程 1

3.1 流量计算 2

3.1.1 单位质量制冷量 2

3.1.2 质量流量 2

3.1.3 冷媒水流量 2

3.2 蒸发器结构初步规划 2

3.2.1 布管 2

3.2.2 换热面积 4

3.3 热力计算 4

3.3.1 管外换热系数的计算 4

3.3.2 管内换热系数的计算 5

3.3.3 制冷剂流动阻力及传热温度的计算 6

3.3.4 传热系数及按内表面计算的热流密度 7

3.4 计算R22及冷媒水进出口面积 8

3.4.1 R22进口面积 8

3.4.2 R22出口面积 8

3.4.3 冷媒水进出口面积 9

3.5 选垫片 9

3.5.1 垫片 9

3.5.2 垫片压紧力作用中心圆直径 10

3.5.3 垫片压紧力 10

3.6 选螺栓与法兰 10

3.6.1 螺栓与法兰 10

3.6.2 螺栓载荷 10

3.6.3 螺栓面积 11

3.6.4 螺栓设计载荷 11

3.7 支座 11

4. 心得体会 12

5. 参考文献 12
