i237热交换器原理与设计课程设计-100KW壳管式干式蒸发器 下载积分：100　资料编号： i237

作品包括:

Word版说明书1份，共18页，约4400字

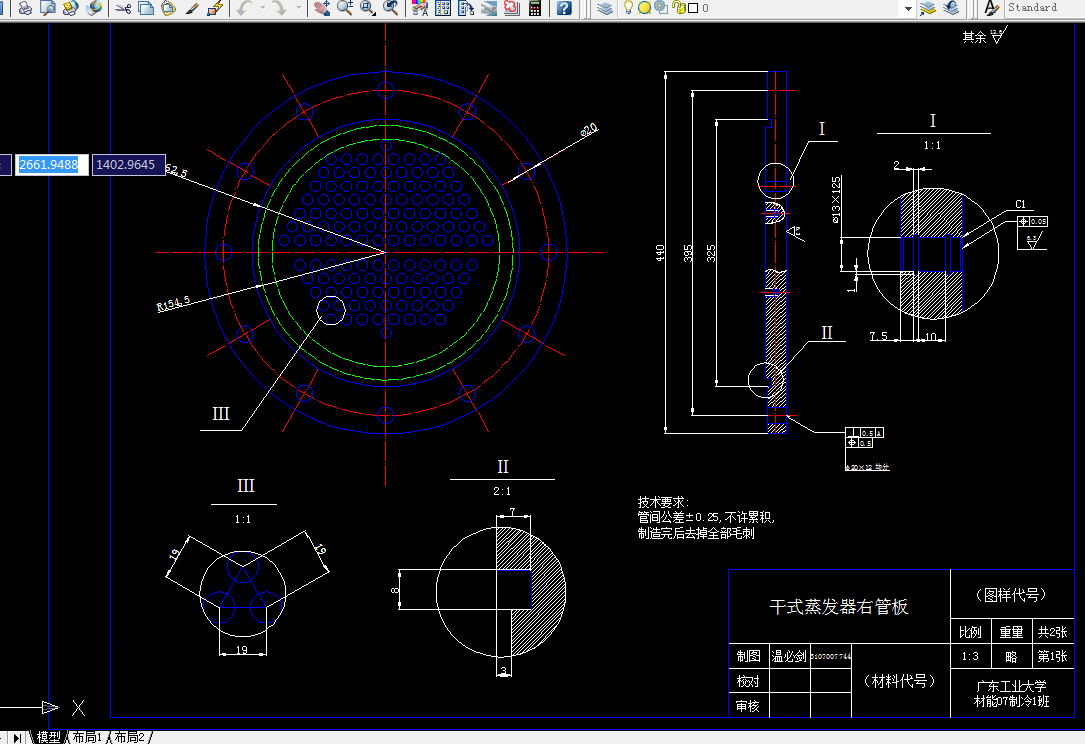

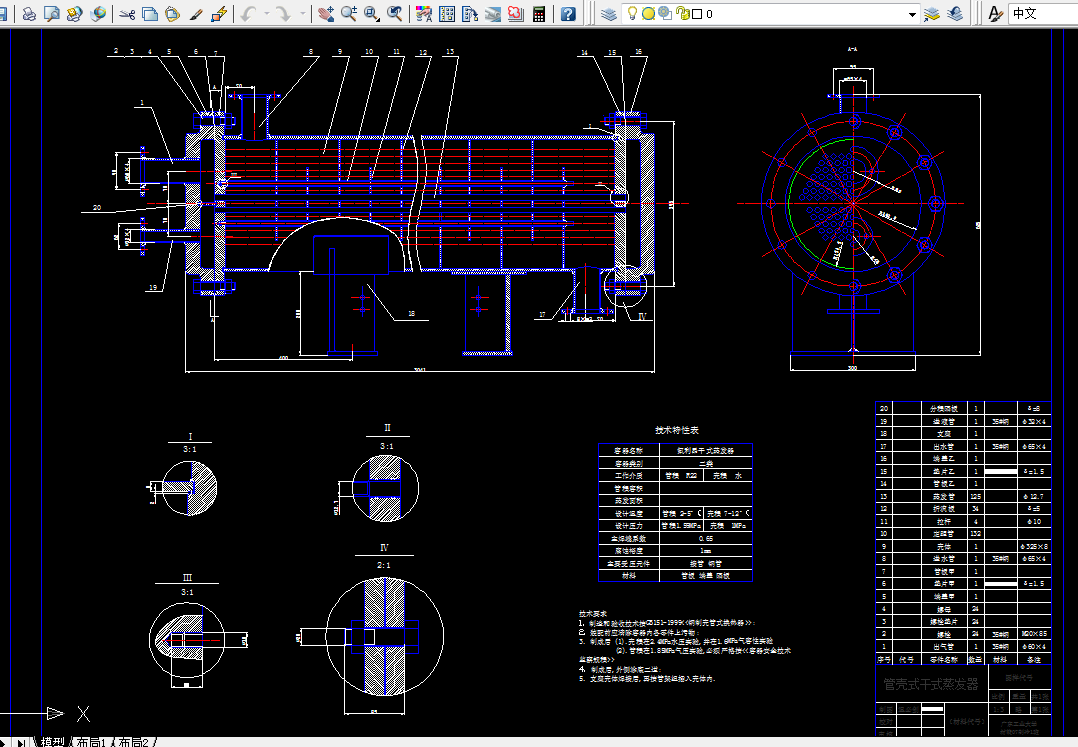

CAD版本图纸，共3张

设计总说明

本次课程设计是设计一个35KW的壳管式干式蒸发器。本设计是在蒸发器制冷量 =35KW，制冷剂温度：最低蒸发温度 ＝2℃，冷凝温度 ＝40℃，过热度为3℃，制冷剂为R22，冷媒水进口温度 ＝12℃，冷媒水出口温度 ＝7℃的条件下进行的。

本次课程设计主要分为以下四个步骤：

（1）初步规划蒸发器结构，为后来的理论设计计算提供依据；

（2）传热计算，根据需求的制冷量确定制冷剂和冷媒水的换热的面积；

（3）传热面积校核，根据设计好的传热面积，校验理论计算是否合理；

（4）结构机械性能计算及附件的选择。其中第四步骤又分为计算R22及冷媒水进出口面积、垫片的选择、螺栓法兰的选择以及支座的选择。最终完成了一个材料节省，结构合理的壳管式干式蒸发器。

关键词：管壳式干式蒸发器

目录

1. 设计题目 1

2. 设计参数 1

3. 流量计算 1

3.1单位质量制冷量 2

3.2质量流量 2

3.3冷媒水流量 2

4. 蒸发器结构初步规划 2

4.1选管 2

4.2布管 2

4.3换热面积 3

5. 热力计算 4

5.1管外换热系数的计算 4

5.2管内换热系数的计算 5

5．3制冷剂流动阻力及传热温度的计算 5

5.4传热系数 及按内表面计算的热流密度 6

6. 计算R22及冷媒水进出口面积 7

6.1 R22进口面积 7

6.2 R22出口面积 8

6.3冷媒水进出口面积 8

7. 选取配件 9

7.1垫片 9

7.2螺栓与法兰 9

7.3支座 10

8. 心得体会 11
