i239热交换器原理与设计课程设计-105KW壳管式干式蒸发器 下载积分：100　资料编号： i239

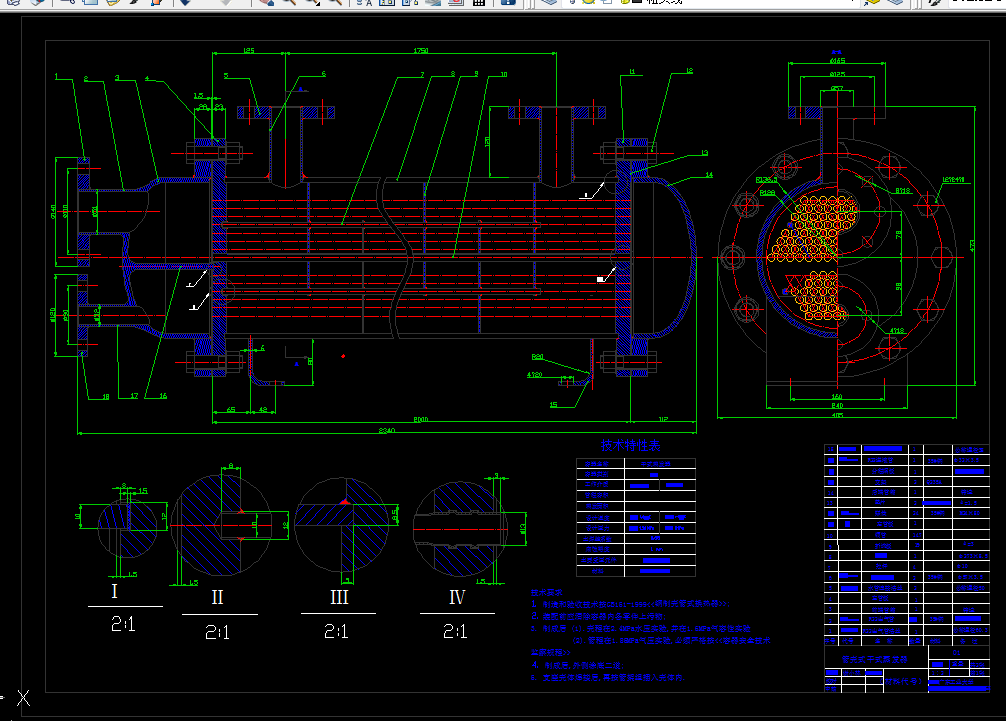

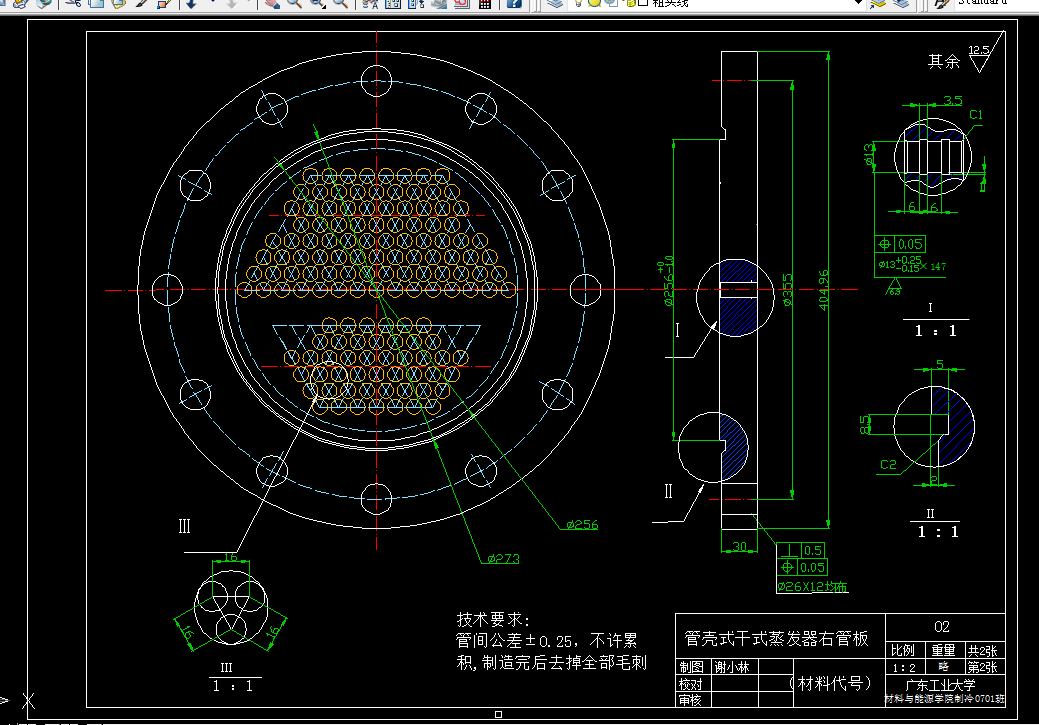

作品包括:

Word版说明书1份，共18页，约5200字

CAD版本图纸，共2张

设计总说明

关键词： 管壳式   干式   蒸发器   R22

内容：

本次课程设计我所设计的课题是管壳式干式蒸发器，其中换热器的换热量 =105kW，制冷剂是R22，制冷剂蒸发温度  ＝2℃冷凝温度 ＝40℃ ，过热度 冷媒水进口温度 ＝12℃，冷媒水出口温度 ＝7℃。

本次设计首先要大概确定蒸发器的结构，例如壳体直径、换热管直径及数量，还有管板厚度和折流板的数量等等，其中每个流程的管子数量采用两分点比容来确定，其它参数很多是根据换热量的大小，然后凭借经验大概确定，然后通过校核修改，最终确定符合设计要求的主要参数。

本次课程设计主要分为四个步骤：（1）通过对已知参数流量计算，由经验取制冷剂管内单位面积质量流速为： 初步规划蒸发器结构，为后来的理论设计计算提供依据（2）根据结构参数确定有效传热面积，通过计算管内管外换热系数，传热温差，进行传热面积校核，校验理论计算是否合理，若不合理通过改变换热管数改变换热面积，如果后者比前者少10%至20%，即符合要求。（3）根据需求的制冷量流量，冷媒水流量确定制冷剂和冷媒水的进出口面积，并进行选管。（4）结构机械性能计算及附件的选择，强度计算，螺栓、垫片的选择要严格按照国标，校核时按照国家压力容器安全技术标准来进行计算。

最终完成了一个材料节省，满足要求，结构合理的壳管式干式蒸发器。

目录

1. 设计题目：105KW管壳式干式蒸发器设计 1

2. 主要参数： 1

3. 设计过程 1

3.1 流量计算： 2

3.1.1 单位质量制冷量： 2

3.1.2 质量流量 ： 2

3.1.3 冷媒水流量： 2

3.2 蒸发器结构初步规划 2

3.2.1 布管 2

3.2.2 换热面积： 3

3.3 热力计算 4

3.3.1 管外换热系数的计算 4

3.3.2 管内换热系数的计算 5

3.3.3 制冷剂流动阻力及传热温度的计算 6

3.3.4 传热系数 及按内表面计算的热流密度 7

3.4 计算R22及冷媒水进出口面积 9

3.4.1 R22进口面积 9

3.4.2 R22出口面积 9

3.4.3 冷媒水进出口面积 9

3.5 选垫片 10

3.5.1 垫片 10

3.5.2 垫片压紧力作用中心圆直径 10

3.5.3 垫片压紧力 10

3.6 选螺栓与法兰 11

3.6.1 螺栓与法兰 11

3.6.2 螺栓载荷 11

3.6.3 螺栓面积 11

3.6.4 螺栓设计载荷 12

3.7 支座 12

4. 心得体会 12

5. 参考文献 13
