i240热交换器原理与设计课程设计-105KW壳管式满液式蒸发器 下载积分：100　资料编号： i240

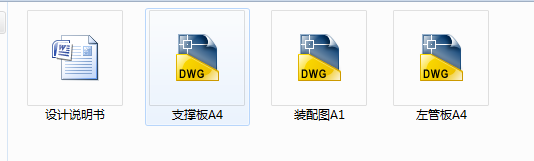

作品包括:

Word版说明书1份，共17页，约4300字

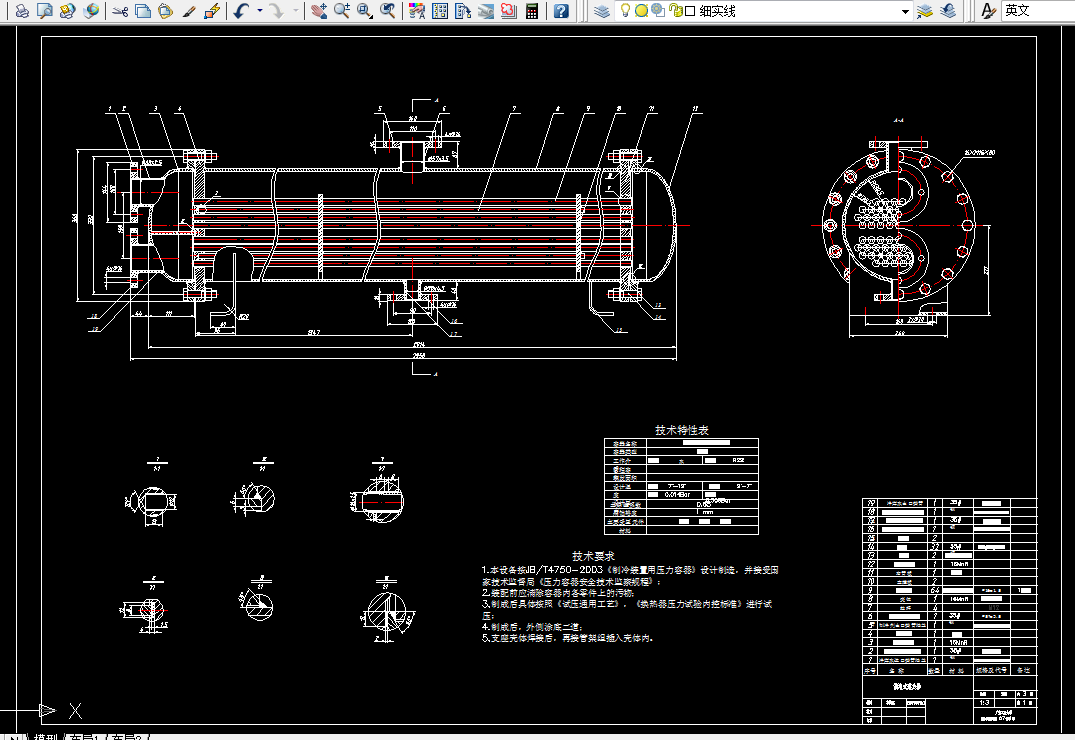

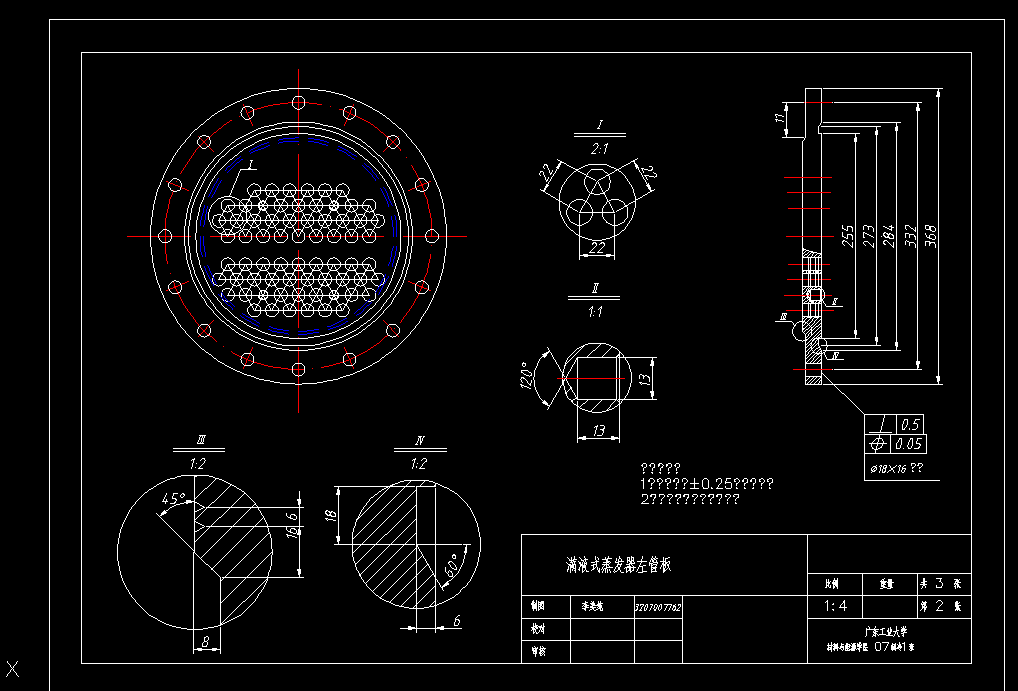

CAD版本图纸，共3张

设计总说明

本课程设计是设计一台105KW的满液式蒸发器。此设计是在给定的条件（蒸发器制冷量 =105KW，制冷剂温度：蒸发温度 ＝2℃，冷凝温度 ＝40℃，过热度 =5℃，制冷剂为R22；冷媒水进口温度 ＝12℃，冷媒水出口温度 ＝7℃）下进行计算设计出来的。整个设计过程首先进行热力计算，然后进行传热计算，再进行结构计算。计算过程中首先选定换热管径，并根据冷媒水的体积流量及选定速度计算出换热管的根数，再用换热热流密度及换热系数进行校核。通过用校核的方式，来确定根据设计参数所算出的各部分的尺寸是否适合给定的工质工作温度以及压力下的应力要求和换热要求。

通过这个设计计算，可以得出一个传统但经济合理的小型满液式制冷蒸发器，减少了因设计不合理而导致材料以及能源的浪费，为制冷行业提供一个节约能源的可行的设计方案。

【关键词】：课程设计    满液式    蒸发器

目   录

1.设计题目及设计参数 1

1.1设计题目 1

1.2设计参数 1

2.设计计算 1

2.1热力计算 1

2.2传热计算 2

2.3流动阻力计算 5

3.结构计算 5

3.1换热管布置设计 5

3.2壳体设计计算 6

3.3校验换热管管与管板结构合理性 6

3.4零部件结构尺寸设计 6

4.设计心得体会 11

5.参考文献 12
