i554-DLSM50L-70℃低温冷却液循环器设计 下载积分：150　资料编号： i554

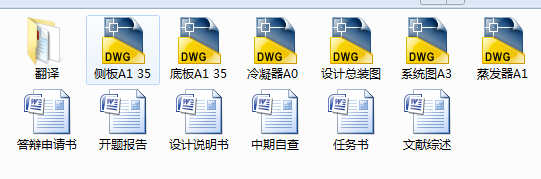

作品包括:

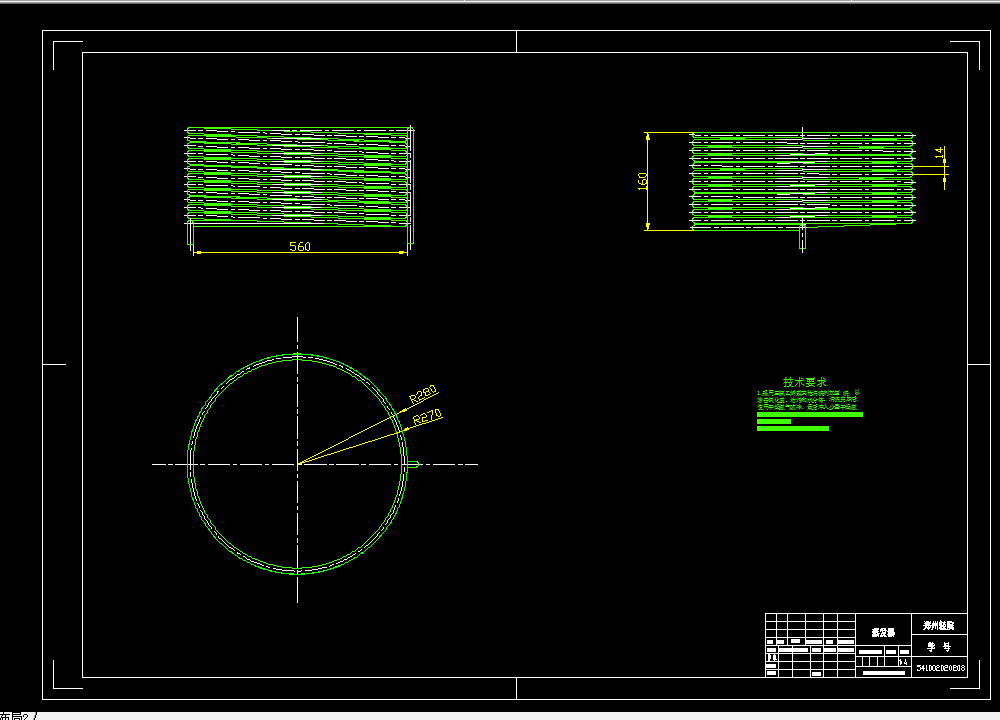

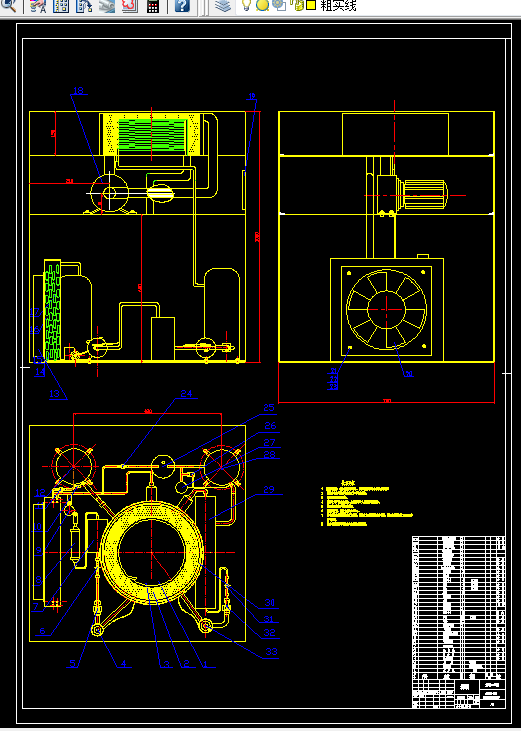

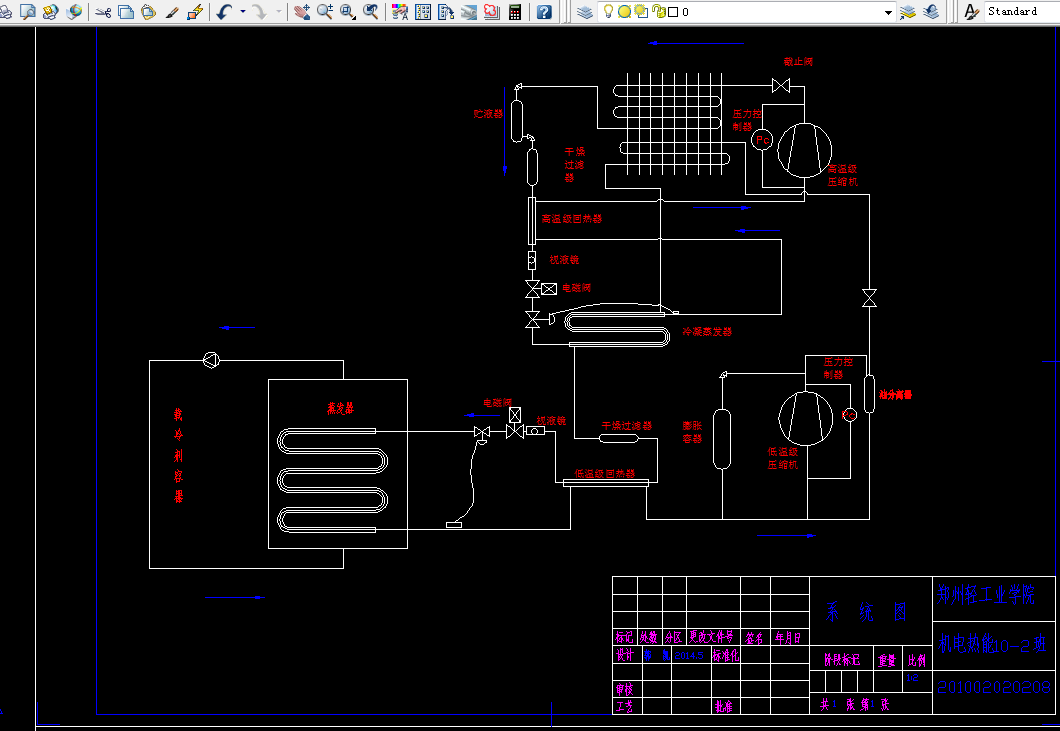

Word版说明书1份，共71页，约28000字

CAD版本图纸，共6张

摘  要

低温冷却液循环泵又称低温箱，它有一个小型化的，独立的制冷系统和载冷剂循环系统两部分组成。其中，载冷剂由于被冷却使其温度降低，利用其低温来对一些实验用品进行保温和降温。根据设计的不同，温度能达到不同的要求。本设计主要关注的是制冷方式的选择和制冷系统中各部件的设计及选取。制冷器件的选择包括压缩机的选型以及与压缩机相适配的冷凝器、冷凝蒸发器、蒸发器、回热器等进行设计计算等，对装置的整体布局进行合理安排，使装置整体结构布局合理，紧凑。

本装置在布局分为三部分，上部为循环泵，中部为蒸发器、冷凝蒸发器及整台设备的控制面板，蒸发器和冷凝蒸发器采用嵌套式装置，使设备结构更加紧凑，高度适中，方便在实际应用中的操作。下面为压缩机，风机等零部件，因为它们的设备相对其他的来说都比较重，便于保持整台设备的稳定性。

关键词：低温冷却／冷却液／热力计算／蒸发器／冷凝器

   目   录

摘  要 I

Abstract II

1 绪论 1

1.1 低温冷却液循环器的概况 1

1.1.1 低温冷却循环器的特点 1

1.1.2 低温冷却液循环器的用途 1

1.2 设计要求 2

1.3 制冷系统的选择 2

1.4 复叠式制冷技术 3

1.4.1 复叠式制冷的原理及形式 3

1.4.2 选用复叠式制冷应考虑的几个问题 4

2 方案的选择与确定 4

2.1 制冷剂的选择 5

2.1.1 制冷剂的分类 5

2.1.2 制冷剂的选择原则 6

2.1.3 制冷剂的确定 7

2.2 压缩机分类与介绍 9

2.3 冷凝器和冷凝蒸发器方案选择 10

2.4 蒸发器方案选择 12

3 制冷系统的热力计算 13

3.1 系统的热力计算 14

3.2 系统部件的计算 21

3.2.1 强制通风空气冷却式冷凝器的结构设计及计算 21

3.2.2 风机的选择设计 30

3.2.3 预冷器的计算 32

3.2.4 冷凝蒸发器计算 35

3.2.5 蒸发器设计计算 37

3.2.6 螺旋管式蒸发器的设计 39

3.2.7 蒸发器传热系数计算 40

3.2.8 换热面积和蒸发管长的设计计算 42

4 压缩机的选型与校核 45

4.1 高温级 45

4.2 低温级 49

5 节流机构的选取和校核 50

5.1 节流机构的分类与初选 50

5.2 热力膨胀阀选择 50

5.2.1 低温级热力膨胀阀的选择 52

5.2.2 高温级热力膨胀阀的选择 52

5.3 热力膨胀阀的使用 53

6 制冷装置辅助设备的选择 53

6.1 干燥过滤器 54

6.2 视液镜 55

6.3 电磁阀 56

6.4 压力控制器 57

6.5 单向阀 58

6.6 水泵 59

6.7 高压储液器的选择 60

6.8 油分离器的选择 60

7 整体布局设计 60

结束语 61

致谢 62

参考文献 63
