i572-19kW-15℃制冷机组设计 下载积分：150　资料编号： i572

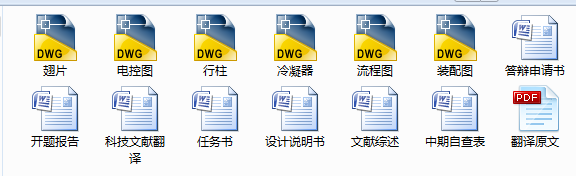

作品包括:

Word版说明书1份，共55页，约26000字

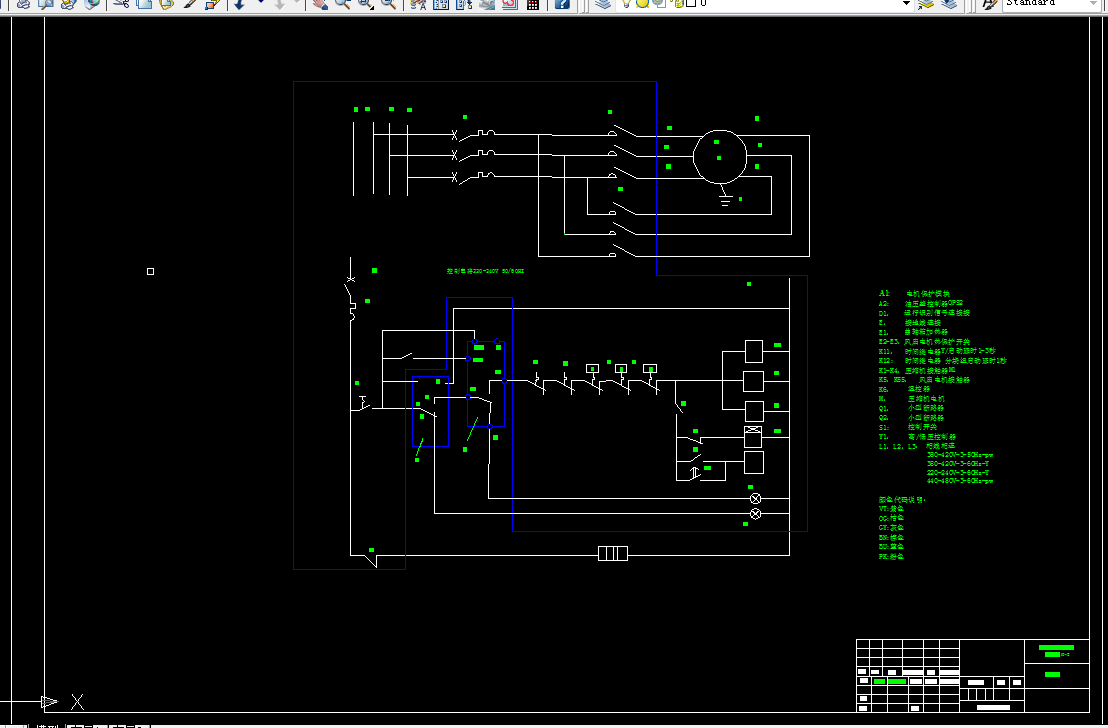

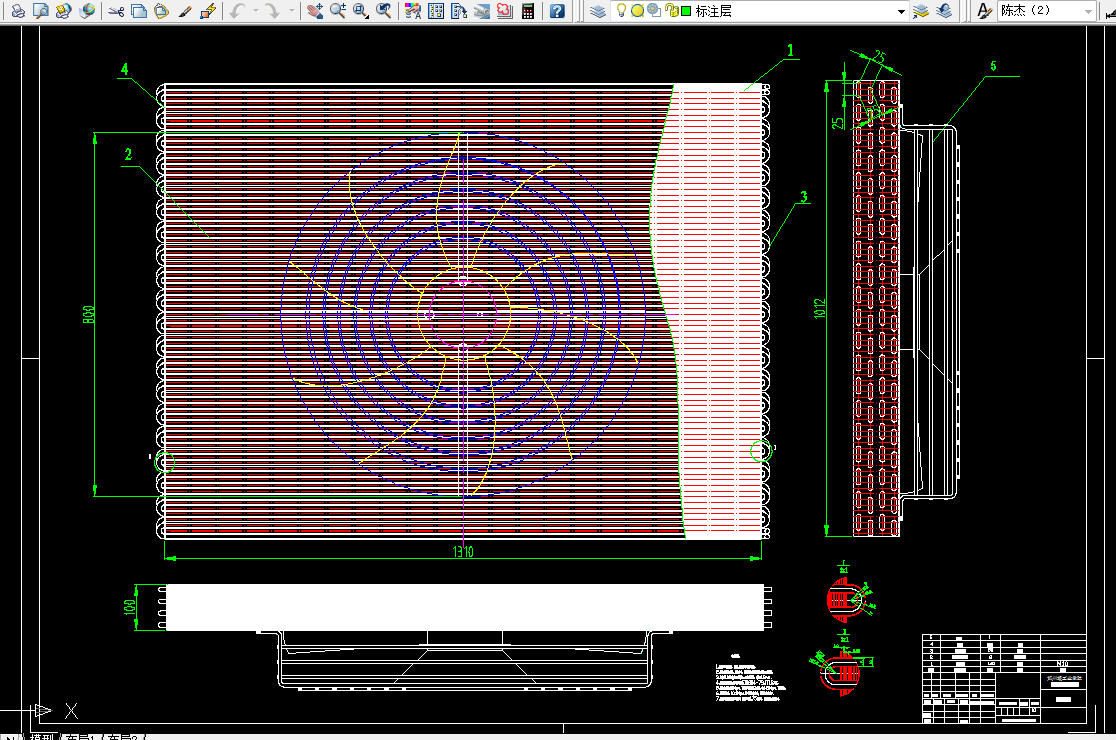

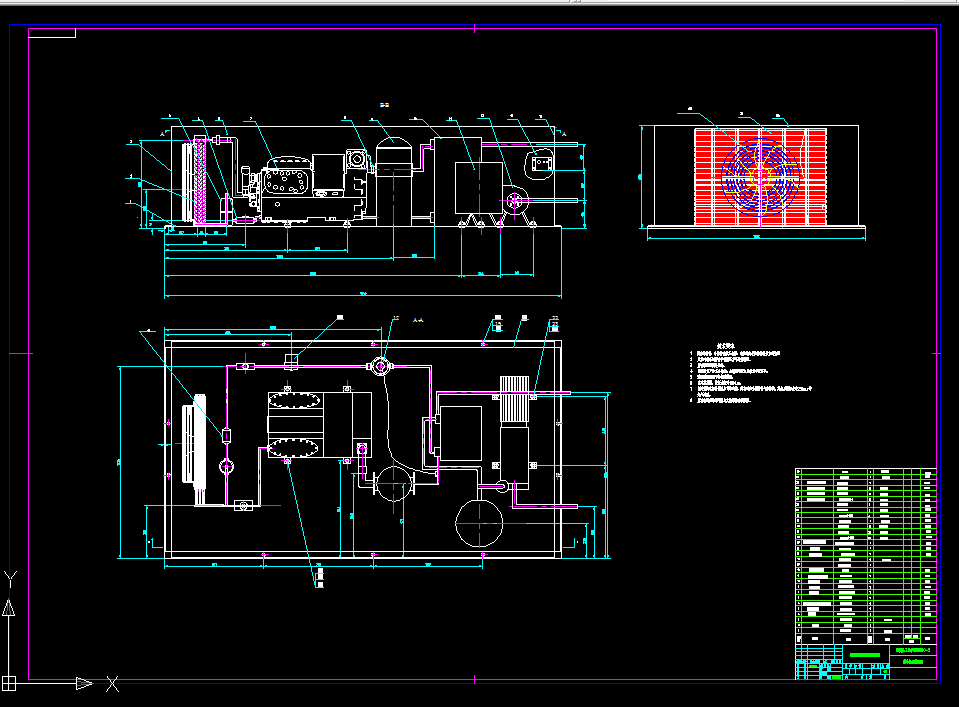

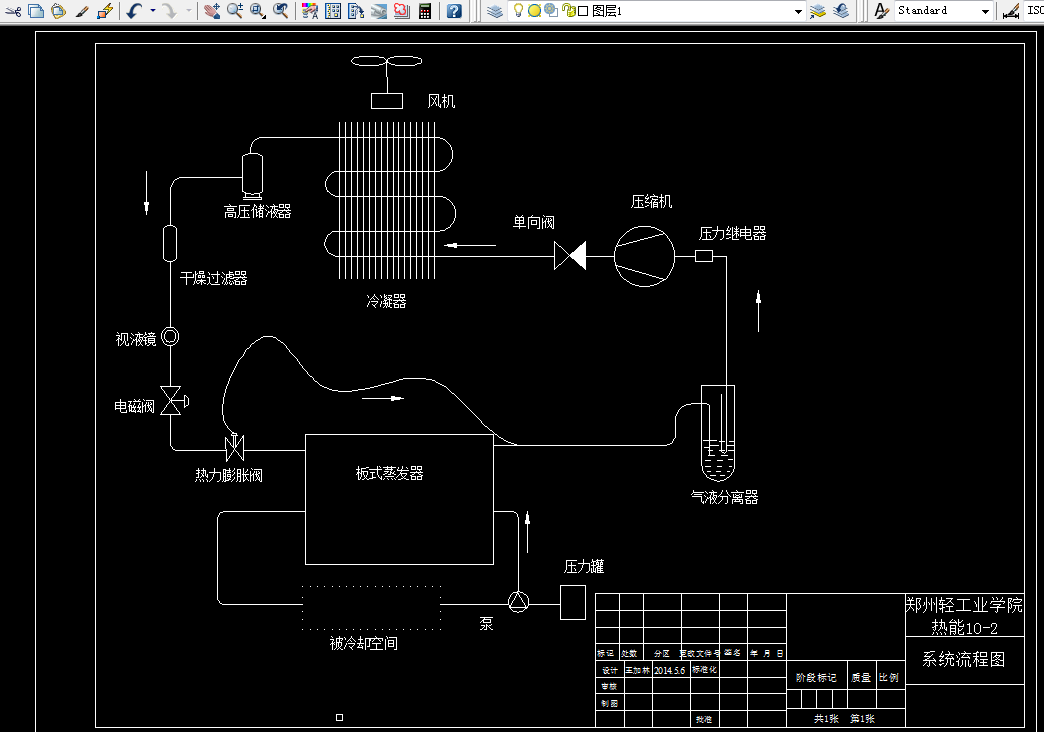

CAD版本图纸，共6张

摘  要

本设计首先对制冷机组进行概述，根据设计要求，进行制冷系统的选择、制冷剂的选择、载冷剂的选择，工况基本参数的确定。然后较为详细的介绍了制冷机组的设计计算过程，包括制冷系统的热力计算，制冷循环主要部件的设计计算与校核计算，如压缩机的选型校核计算，冷凝器的设计计算，蒸发器的选型校核计算，节流结构的选型校核计算等。为了完善制冷的技术性能，并保证其可靠的运行，还需要进行一些制冷装置辅助设备的选择，文中进行了一些选型计算来选择所需要的制冷装置辅助设备，如干燥过滤器的选择、视液镜的选择、电磁阀的选择、压力继电器的选择、单向阀的选择、泵的选择、压力罐的选择、以及贮液器和气液分离器的选择。

本次的毕业设计，是在查询了大量的书籍资料的基础上进行的，每一个零部件的选择均进行了严格的计算以及校核，并参考有关行业标注和国家标准进行的选型确定，通过对实际物体的参考来进行的制冷机组的设计。

关键词  制冷装置/压缩机/冷凝器/设计计算/辅助设备

目  录

中文摘要 I

ABSTRACT II

1引言 1

1.1 制冷机组概况 1

1.2 设计要求 1

1.3 制冷系统选择 1

1.4 制冷剂选择 5

1.4.1制冷剂的分类 5

1.4.2制冷剂的选用原则 7

1.4.3 R404A特点 8

1.5 载冷剂选择 8

1.6 制冷工况的确定 10

1.7 压缩机的选择 10

2 系统热力计算 12

2.1 理想循环的热力计算 13

2.2 压缩机在设计工况下热力计算校核 15

3 冷凝器设计计算 16

3.1 冷凝器结构规划及有关参数 16

3.2 空气侧传热系数计算 18

3.2.1 空气进出冷凝器的温差及风量 18

3.2.2 肋片效率及空气侧传热系数 18

3.3 管内R404A冷凝时表面传热系数计算 20

3.4 计算所需传热面积 20

3.5 风侧阻力计算及风机选型 21

4 蒸发器设计计算 22

4.1蒸发器样式选择 22

4.2 蒸发器结构规划及设计计算 23

5 节流装置的选取 26

5.1 节流装置分类 26

5.2 节流装置选型 29

5.3 热力膨胀阀的使用 29

6 制冷机组辅助设备的选择 30

6.1干燥过滤器 30

6.2视液镜 32

6.3电磁阀 33

6.4压力继电器 35

6.5单向阀 36

6.6泵 37

6.7压力罐 41

6.7.1 压力罐与膨胀水箱简介 41

6.7.2 压力罐优点及选型 43

6.8贮液器 43

6.9气液分离器 44

7 管路系统 46

8 结束语 47

致  谢 48

参考文献 49
