i998-轴向柱塞泵泵体加工生产线专机及主辅助设备(车基准机床及双头镗床液压系统设计) 下载积分：50　资料编号： i998

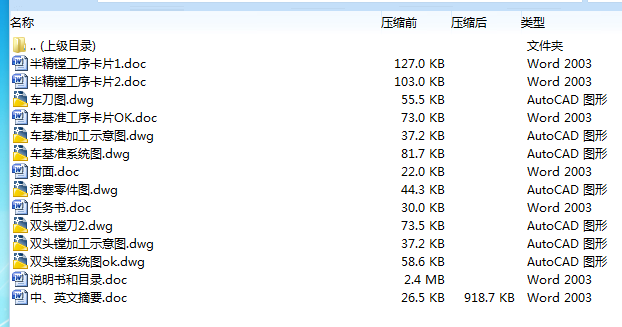

作品包括:

Word版说明书1份，共59页，约14000字

CAD版本图纸，共7张

摘   要

21世纪的今天，社会经济稳步发展，科学技术高速进步，人们对生产效率的追求是越来越高，尤其是在中国这样的制造大国。

在机械加工行业 ，如果继续沿用普通机床加工各类零件，不但生产效率低，劳动强度大，质量不稳定，且很难实现大批量生产。目前主要采用自动或半自动生产流水线来解决这一系列的问题。轴向柱塞泵泵体是ZB40柱塞泵的关键零件之一。单件，小批量生产沿用普通机床加工，生产效率低，劳动强度大，质量不稳定。想要达到年产量1万台/年，同时要提高生产率、降低劳动强度、保证生产质量就必须得采用专门的生产流水线来实现。

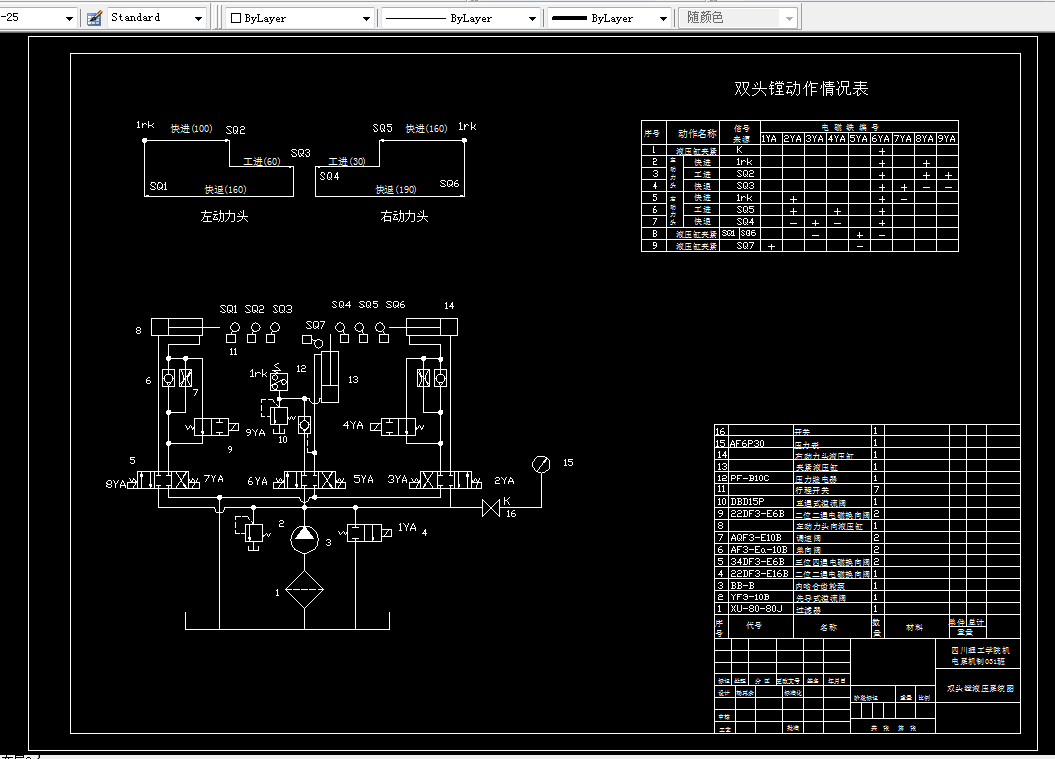

本次设计主要采用液压系统来实现流水线生产加工过程的部份自动化。我这次做的工作是车基准机床及双头镗床液压系统设计。从整个零件的加工过程来看，基准的精确度直接影响着以后工序的加工过程精度，即在加工过和中基准的精度得要非常的重视。本设计过程要镗的孔在装配中起着重要的作用，如果加工过程中镗孔的精度不能达到精度要求，那么就可能出现不能装配或是装配后不能正常使用，即成为废品。因此，因此在本次设计过程中，我采用液压系统来解决普通机床加工的不足。

关键词：(1)、进入液压缸，（2）、换向阀，（3）、进入液压缸，（4），向右移动

（5）、的左腔.

目    录

中文摘要………………………………………………………………………………………I

英文摘要 ……………………………………………………………………………………II

第1章 车基准机床液压系统设计 1

1.1 编制车基准端面和车基准外圆的加工工序过程卡片 1

1.1.1 分析零件图 1

1.1.2 确定毛坯尺寸 2

1.1.3 拟定加工工艺路线 3

1.1.4 确定工序尺寸及工差 4

1.1.5 确定切削用量及工时 5

1.1.6 填写加工工序卡片 9

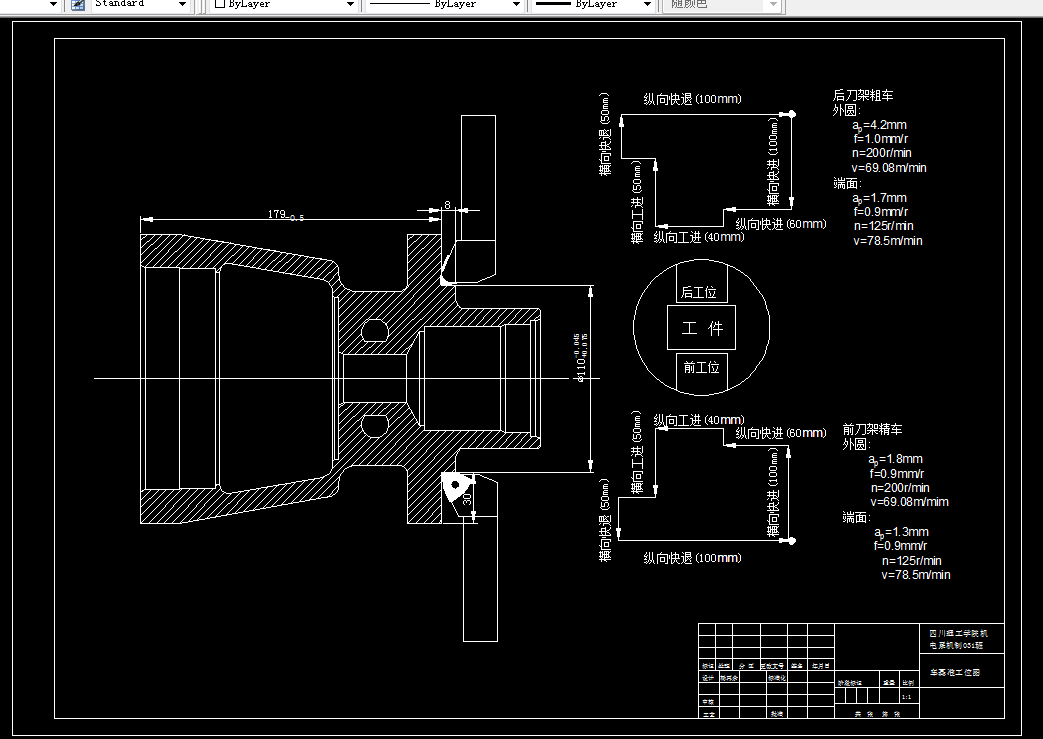

1.2 后刀架纵向液压缸设计 9

1.2.1 负载分析 9

1.2.2 负载图和速度图的绘制 10

1.2.3 液压缸主要参数的确定 11

1.2.4 液压缸的强度校核 12

1.2.5 稳定性校核 14

1.2.6 液压缸在不同阶段的压力、流量、功率计算 15

1.3 后刀架横向液压缸设计 16

1.3.1 负载分析 17

1.3.2 负载图和速度图的绘制 18

1.3.3 液压缸主要参数的确定 18

1.3.4 液压缸的强度校核 19

1.3.5 稳定性校核 21

1.3.6 液压缸在不同阶段的压力、流量、功率计算 23

1.4 前刀架横向液压缸和纵向液压缸设计 24

1.5 夹紧液压缸设计 24

1.5.1 夹紧液压缸负载分析 24

1.5.2 夹紧液压缸负载图和速度图的绘制 25

1.5.3 夹紧液压缸主要参数的确定 26

1.5.4 夹紧液压缸的强度校核 27

1.5.5 夹紧液压缸稳定性校核 28

1.5.6 夹紧液压缸在不同阶段的压力、流量、功率计算 29

1.6 顶尖液压缸设计 30

1.7 液压系统图的拟定 30

1.7.1 液压回路的选择 31

1.7.2 液压回路的综合 33

1.8 液压元件的选择 34

1.8.1 液压泵和电动机 34

1.8.2 阀类元件及辅助元件 35

1.8.3 油管和油箱 36

1.9 液压系统的性能验算 37

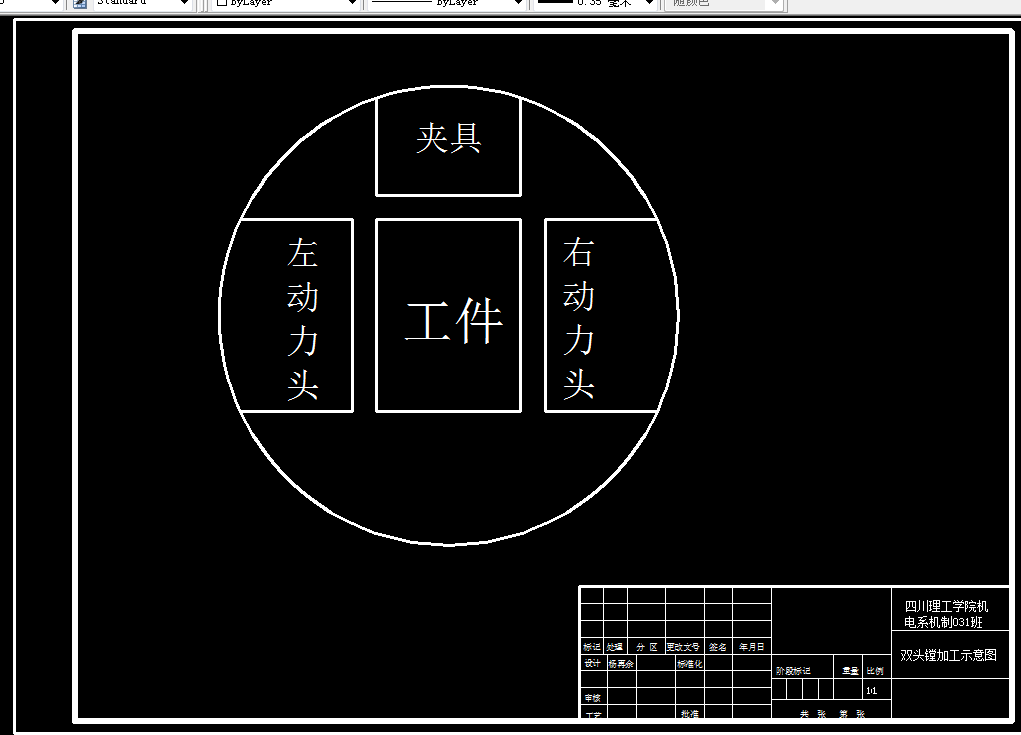

第2章 双头镗床液压系统设计  …………………………………………………………38

2.1 编制双头半精镗加工工序过程卡片 38

2.1.1 分析零件图 38

2.1.2 确定毛坯尺寸 39

2.1.3 拟定加工工艺路线 40

2.1.4 确定工序尺寸及公差 40

2.1.5 确定切削用量及工时 40

2.1.6 填写加工工序卡片 41

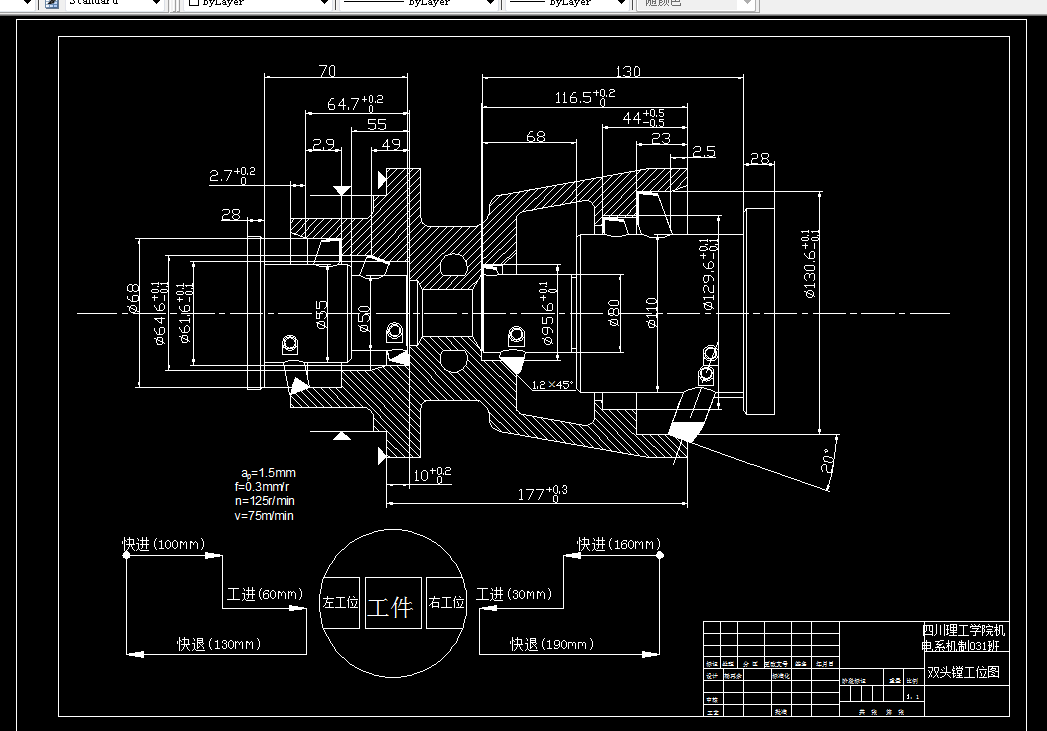

2.2 双头镗床左右动力头液压缸设计 41

2.2.1 液压缸负载分析 42

2.2.2 液压缸负载图和速度图的绘制 43

2.2.3 液压缸主要参数的确定 43

2.2.4 液压缸的强度校核 44

2.2.5 液压缸稳定性校核 46

2.2.6 液压缸在不同阶段的压力、流量、功率计算 47

2.3 双头镗床夹紧液压缸设计 47

2.4 双头镗床液压系统图的拟定 48

2.4.1 双头镗床液压回路的选择 48

2.4.2 双头镗床液压回路的综合拟定 50

2.5 双头镗床液压系统元件的选择 51

2.5.1 双头镗床液压系统液压泵和电动机 51

2.5.2 双头镗床液压系统阀类元件及辅助元件 52

2.5.3 双头镗床液压系统油管和油箱 53

2.6 双头镗床液压系统的性能验算 54

设 计 总 结 55

参 考 文 献 56

致   谢 57
