J245-省道S105江西省赣州市龙南县段新建一级公路设计 下载积分：200　资料编号： J245

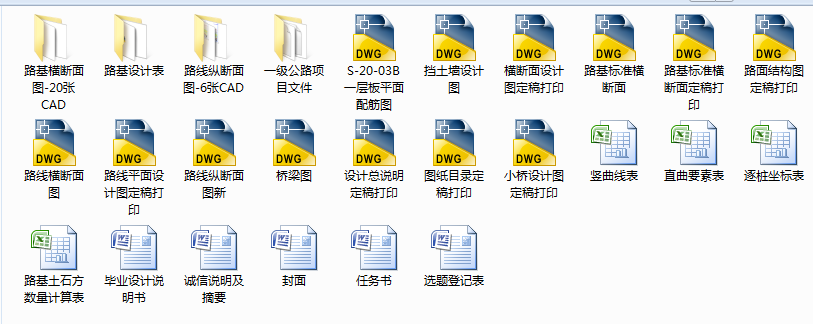

作品包括:

Word版说明书1份，共79页，约35000字

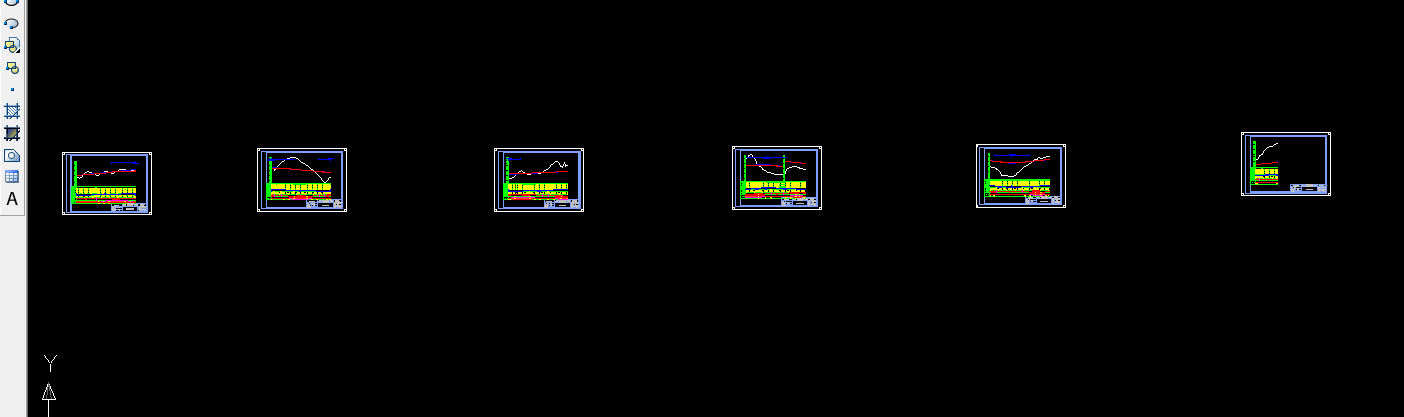

CAD版本图纸，全套

摘要

根据给定的毕业设计任务书，由项目所在的地理位置，收集地区气候、水文地质、植被资料，给出了工程建设的各种自然条件，资料不完整时，通过假定补充，形成完整的勘察资料。在一定的交通量、一定工程条件下完成了省道S105江西省赣州市龙南县段新建一级公路的设计。

此次毕业设计主要包括的内容如下：

1、路线设计：在已知地形图的情况下，进行横纵断面的设计，要求线路顺畅、填挖平衡、经济合理。

2、路基设计：路基超高、加宽设计；确定沿线路基取土、弃土位置；计算土石方数量并进行调配；确定防护工程位置、结构类型及尺寸，完成对挡土墙和桥涵的概念性设计。

3、路面设计：路基在不同干湿状态下，设计适合的沥青路面，要求经济合理，便于施工并满足各设计规范要求。

4、绘制路线图，按老师指导和要求完成。整个设计计算了路线的平、纵、横要素,设计了路线、路面等内容,由此完成了对省道S105江西省赣州市龙南县段新建公路的设计。

5、编写设计说明书：按照设计程序逐项编写本设计项目的设计说明书。

   关键词： 路线设计；路基设计；路面设计；挡土墙设计

目 录

上海师范大学本科毕业论文（设计）诚信声明 Ⅰ

上海师范大学本科毕业论文（设计）选题登记表 Ⅱ

上海师范大学本科毕业论文（设计）指导记录表 Ⅳ

中文摘要及关键词 Ⅵ

英文摘要及关键词 Ⅶ

第1章  设计总体说明 1

  1.1设计任务 1

  1.2任务要求 1

  1.3建设意义 1

  1.4交通资料 1

    1.4.1设计交通资料 1

    1.4.2道路等级的确定 2

  1.5道路技术规范标准 3

  1.6沿线自然地理、气候、地质、水文气象等状况 4

    1.6.1本地形、地质、地貌资料 4

    1.6.2水文、气象等状况 4

  1.7设计原则 4

  1.8施工注意事项 5

第 2章  线形设计 7

  2.1选线 7

    2.1.1选线原则 7

    2.1.2选线一般应注意以下几点 8

  2.2选线方法 8

    2.2.1平面线形设计一般原则 8

    2.2.2平面线形设计的一般要求 9

    2.2.4定直线及转角的计算 11

第3章  纵断面设计 16

  3.1纵断面设计要求 16

  3.2纵坡设计 16

    3.2.1最大纵坡 16

    3.2.2最小纵坡 17

  3.3 坡长的要求 17

    3.3.1最短坡长限制 17

    3.3.2最大坡长限制 17

  3.4竖曲线设计 18

    3.4.1曲线最小半径和最小长度 18

    3.4.2竖曲线各要素计算公式 20

  3.5平纵组合设计 22

  3.6路基、桥涵、对路线纵断面的要求 23

第4章  横断面设计 25

  4.1横断面设计方法 25

  4.2横断面设计基本要求 25

  4.3横断面组成 26

  4.4横断面的布置 26

  4.5横断面要素的确定 26

  4.6横断面其他组成的设计要求 27

    4.6.1路拱形式及横坡度 27

    4.6.2路肩横坡度 27

  4.7 超高与加宽设计 28

    4.7.1超高设计 28

    4.7.2超高计算 30

第5章  路基设计 33

  5.1概述 33

    5.1.1路基设计的要求 33

    5.1.2路基设计的一般原则 33

    5.1.3路基的类型与构造 34

    5.1.4路基施工方法及注意事项 34

  5.2路基设计 35

    5.2.1选择路基断面形式，确定路基宽度与路基高度 35

    5.2.2路基压实标准 35

    5.2.3路基填料选择 35

  5.3路基土石方计算与调配 37

    5.3.1横断面面积计算 37

    5.3.2土石方数量的计算 38

    5.3.3土石方调配原则 38

    5.3.4调配的方法 39

第6章  路面设计 41

  6.1概述 41

    6.1.1路面设计的要求 41

    6.1.2路面设计原则 42

    6.1.3路面的分类 42

    6.1.4路面结构层划分 42

  6.2 结构层计算 44

    6.2.1路面设计标准 44

    6.2.2验算半刚性基层层底拉应力的累计当量轴次 46

    6.2.3路面结构组合材料选取 47

    6.2.4土基回弹模量的确定 47

    6.2.5路面结构层组合及厚度确定 48

  6.3设计成果 52

第7章 结构设计 53

  7.1 挡墙设计 53

    7.1.1 挡土墙的概述 53

    7.1.2 挡土墙的类型 53

    7.1.3 挡土墙的作用 53

    7.1.4挡土墙的设计原则 54

    7.1.5 挡墙位置的确定 54

    7.1.6 衡重式挡土墙资料及验 55

  7.2 涵洞设计 55

    7.2.1概述 55

    7.2.2 桥涵设计原则 56

    7.2.3桥涵位置的选择 56

    7.2.4涵洞形式的选择 57

    7.2.5本题桥涵的选择 58

附录  挡土墙验算 59

参考文献 74

致  谢 75
