J253-华东石油技师学院培训学员宿舍楼设计-6层4000平米 下载积分：200　资料编号： J253

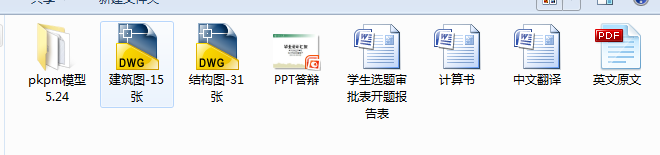

作品包括:

Word版说明书1份,共101页，约30000字

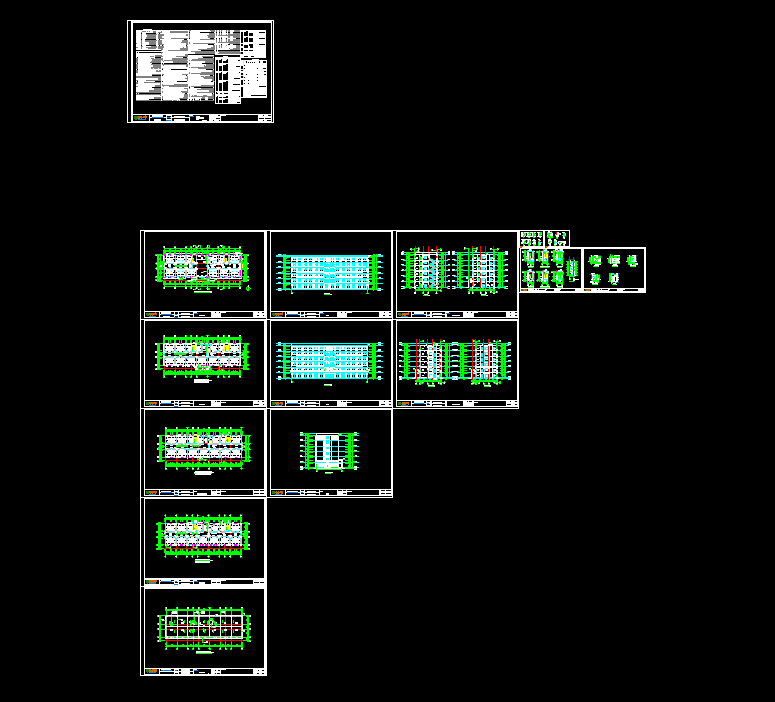

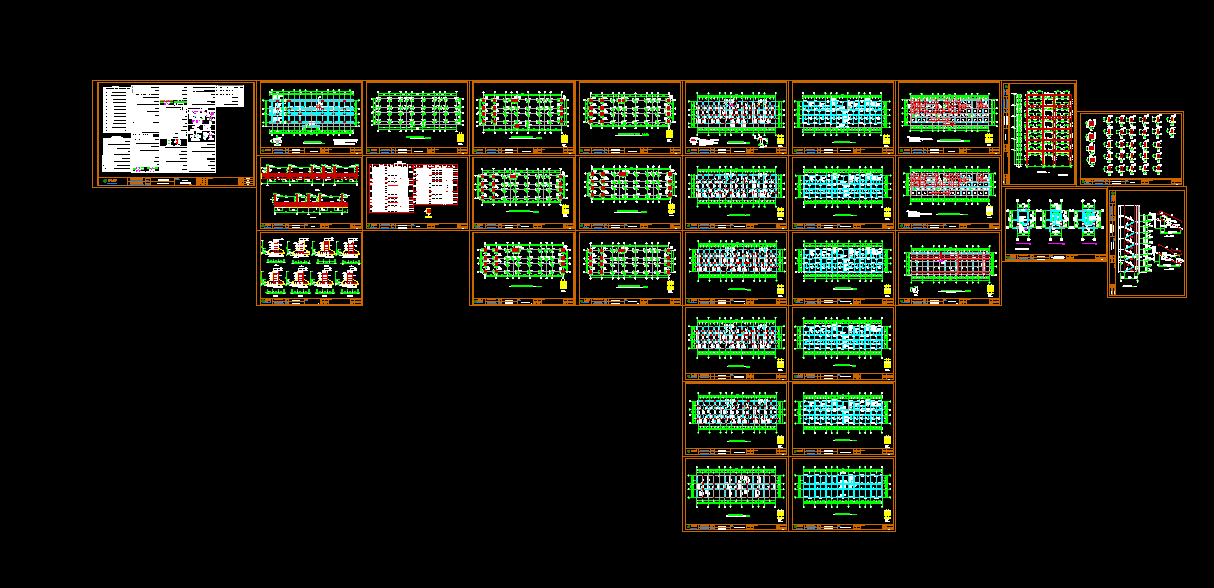

CAD版本图纸，共46张

【摘要】本课题为华东石油技师学院培训学员宿舍2#楼设计。建筑面积约4000m2，主体为六层，建筑高度为21.900m，室外高差为300mm。本设计主要分为建筑设计部分和结构设计部分，结构设计部分包括手算和电算（PKPM）两部分。建筑设计部分在兼顾美学性和艺术性的同时，服务性功能成了楼层布置方案的重要因素，主要内容包括：在了解本工程概况、领会初步设计意图的基础上进行建筑施工图的绘制，熟悉了AutoCAD及天正建筑软件的应用，共绘建筑施工图十五张,结构施工图三十一张。在手算结构部分，主体采用现浇钢筋混凝土框架结构体系，设计内容包括：结构方案选择、荷载计算、楼面现浇板及次梁设计、水平地震作用标准值的计算、多遇地震下层间弹性侧移的验算、竖向及水平荷载作用下内力分析、承载力计算、基础设计和楼梯设计等。在电算结构部分，应用PKPM软件进行了结构设计。

【关键词】建筑设计；结构设计；框架结构

目  录

1 工程概况 5

1.1设计资料 5

1.2 结构方案确定 7

2 结构构件截面尺寸的估算 8

2.1 梁柱截面尺寸的确定 8

2.2 计算跨度的确定 10

2.3 柱子的高度的确定 10

3 楼面梁板设计计算 12

3.1 楼面板的计算 12

3.2 次梁配筋计算 17

4 框架结构的抗震计算 31

4.1 重力荷载代表值计算 31

4.2 梁柱线刚度计算 34

4.3 结构自振周期计算 39

4.4 横向水平地震作用计算 39

4.5 横向水平地震作用下的变形验算 40

4.6 地震作用下KJ-3内力计算 40

5 竖向荷载作用下KJ-3内力分析 45

5.1 竖向荷载作用下横向框架结构的内力计算 45

5.2 采用弯矩二次分配法计算梁端弯矩内力 52

5.3  KJ-3在恒载和活载作用下梁端剪力 60

5.4 框架柱轴力计算 61

6  KJ-3内力组合 63

6.1  KJ-3框架梁内力组合 63

6.2 柱内力组合 71

7 框架梁配筋 76

7.1  KJ-3框架梁配筋计算 76

7.2 计算框架梁的跨中配筋 76

7.3 计算框架梁的支座配筋 77

8  KJ-3 框架柱配筋 78

8.1 柱钢筋配筋计算 78

8.2 总结内力组合第三框架手算配筋 82

9 基础设计 87

9.1 以D轴线为例，进行基础设计 87

9.2 倒梁法计算基础的内力 88

9.3 基础梁的配筋计算 90

9.4 基础底板的配筋计算 94

10 楼梯设计 96

10.1 梯段板的计算(CT1) 96

10.2 平台板计算 97

10.3 平台梁计算 98

参考文献 99

谢  辞 100
