J317-古交市排水工程设计 下载积分：150　资料编号： J317

作品包括:

Word版说明书1份,共96页，约41000字

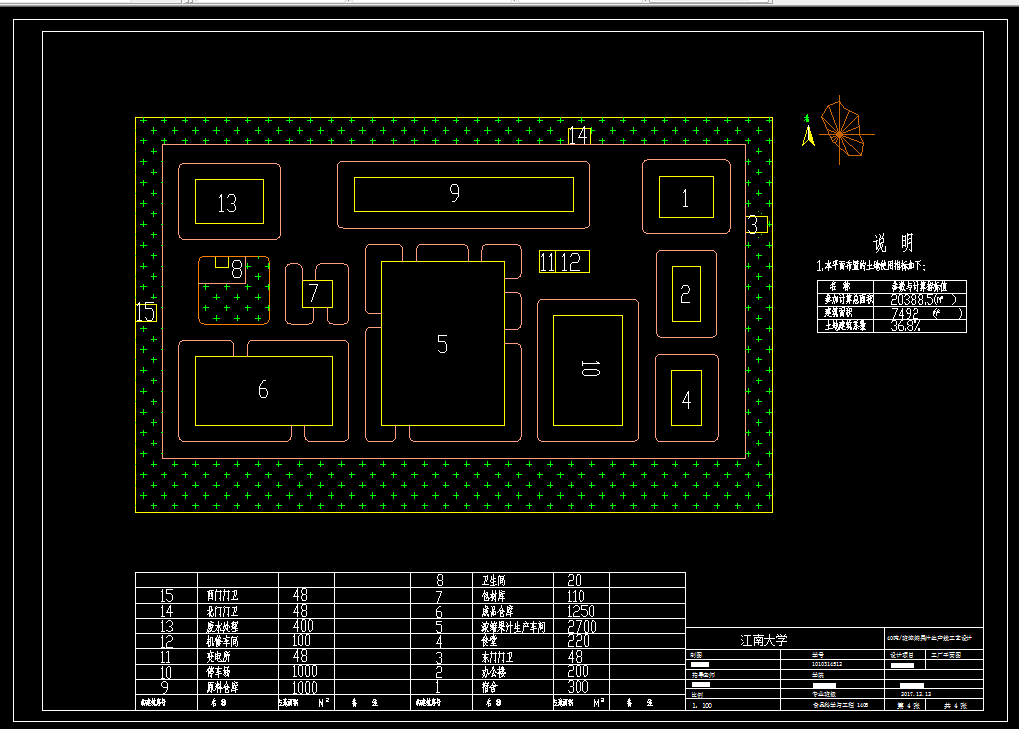

CAD版本图纸，共9张

摘  要

本设计是古交市的城市排水工程。该污水处理厂工程，总规模达到约6万吨/日。本设计处理的对象为城市污水，主要污染物质为悬浮固体（SS）及溶解和胶体状态的有机污染物（BOD）等。

根据城市所处的地理位置和污水厂的规模，并结合考虑需脱氮除磷的要求，城市污水处理厂设计采用A2/O工艺。该工艺污水处理流程为：从中格栅到泵房，进入细格栅，沉砂池，初沉池，A2/O反应池，二沉池，普通快滤池，消毒池，巴氏计量槽，出水排放。污泥处理流程为：从二沉池和初沉池排除的剩余污泥首先进入污泥提升泵房，进入污泥浓缩池，贮泥池，污泥消化池，污泥脱水间，泥饼外运。通过此工艺的处理，出水水质将达到《城镇污水处理厂污染物排放标准》（GB18918-2002）一级A标准。

中格栅栅槽宽2.2m，过栅水头损失0.1m，总高度为1.15m，总长度为3.55m；

污水泵房采用自灌式半地下式矩形泵房，选用300QW—950—24—110型潜污泵，其流量为950m3/h，扬程为24m，转速为900r/min，电机功率为110kW，效率为81.9%；细格栅栅槽宽1.69m，过栅水头损失0.13m，总高度为1.18m，总长度为2.5m；沉砂池采用平流式，共1座，长度为22.5m，总宽3m，有效水深1.02m，沉泥区高度为1.68m，沉砂池总高3m，进水渐宽部分长度为2.75m，出水渐窄部分长度为2.75m，进水管径为DN900mm，出水采用薄壁出水堰跌落出水，堰上水头为0.27m；初沉池和二沉池均采用辐流式沉淀池，各设2座，沉淀池直径为33m，沉淀部分水深3m，沉淀池总高度7.735m；A2/O池设4座，有效水深3m，池长30m，厌、缺氧池宽2.7m，好氧池采用3廊道式推流式反应池，廊道宽3m。

污泥浓缩池采用1座矩形气浮浓缩池，尺寸为6×18m，总高度为1.7m；贮泥池设计1座，有效深度3m，污泥斗高度4.6m，总高7.9m；污泥消化池设计一级消化和二级消化，一级消化池采用3座，二级消化池采用2座；污泥脱水采用带宽2m的DY型带式压滤机，2用1备。

普通快滤池采用8个，双排布置，尺寸为15×4m，总高位3.7m；消毒接触池2座，采用2个廊道推流式接触反应池，有效水深4m，长20m，宽8m，高4.7m；计量设施为巴氏计量槽2座，长12.465m，喉宽0.75m；中水泵站采用2台250S65A型单级双吸离心泵1用1备。

通过设计研究，可以确定一套技术可行，经济合理的方案。改善当地生态环境，提高人民生活质量和城市形象。该工程的建成与投产能够有效解决该市排水系统与污水处理的问题，保证社会经济的可持续发展。

关键词  A2/O；脱氮除磷；城市排水管网；城市污水处理厂

目   录

1绪 论1

1.1 排水系统1

1.1.1排水管网布置原则1

1.1.2体制选择1

1.1.3 污水管道布置2

1.1.4 划分排水流域和管道定线2

1.2 污水处理厂2

1.2.1 污水处理厂设计规模3

1.2.2 污水处理程度确定3

1.2.3 污水处理工艺要求4

1.2.4 二级处理工艺方案确定5

1.2.5 深度处理工艺方案确定7

1.2.6 污泥处理工艺方案确定7

1.2.7 污水处理厂工艺流程8

1.2.8 主要构筑物的选择9

1.3 设计目的意义、要求及主要内容12

1.3.1设计目的意义12

1.3.2设计要求12

1.3.3设计主要内容13

2工程概况14

2.1 古交市简介14

2.2 项目简介14

3 排水管网设计17

3.1污水管网设计与计算17

3.1.1 街区编号并计算面积17

3.1.2污水设计流量计算17

3.1.3管段设计流量水力计算18

3.1.4 注意事项23

3.2 雨水管道设计与计算23

3.2.1 划分设计管段与沿线汇水面积23

3.2.2 确定设计计算基本数据23

3.2.3 确定管渠的最小埋深26

3.2.4 设计流量计算26

4 污水处理构筑物设计计算31

4.1 中格栅31

4.1.1 设计要求31

4.1.2 设计计算31

4.2 污水泵站35

4.2.1 一般规定35

4.2.2 设计水量、水泵全扬程35

4.2.3 选泵考虑的因素36

4.2.4 设计计算36

4.3 细格栅37

4.3.1 设计参数37

4.3.2 设计计算38

4.4 沉砂池40

4.4.1 设计要求40

4.4.2 设计参数40

4.4.3 设计计算40

4.5初沉池43

4.5.1设计说明43

4.5.2池体计算43

4.5.3中心管计算45

4.6 A2/O生物池47

4.6.1流量的分配47

4.6.2污水的处理程度计算47

4.6.3设计计算48

4.7 二沉池53

4.7.1池体计算53

4.7.2中心管计算55

5污泥处理构筑物设计计算58

5.1污泥浓缩池58

5.1.1污泥浓缩池作用与选型58

5.1.2设计参数58

5.1.3设计计算58

5.2贮泥池59

5.2.1设计参数59

5.2.2设计计算59

5.3污泥消化池60

5.3.1一级消化池60

5.3.2二级消化池62

5.4消化污泥控制室62

5.5贮气柜63

5.5.1产气量63

5.5.2贮气柜尺寸64

5.6脱水机房64

5.7事故干化场65

6 深度处理构筑物设计计算66

6.1 概述66

6.2 滤池66

6.2.1 设计依据67

6.2.2 设计计算67

6.3 消毒接触池71

6.3.1 加氯量计算71

6.3.2 接触池设计计算72

6.4 计量设备73

6.5 中水泵站74

7 污水处理厂平面及高程布置75

7.1 污水处理厂厂址选择和布置原则75

7.1.1 污水厂厂址选择75

7.1.2 污水厂总体布置原则75

7.2 污水处理厂的高程布置76

7.2.1 污水处理构筑物的注意事项77

7.2.2 污水水头损失计算77

7.2.3 污水系统高程计算77

7.2.4 污泥水头损失计算78

7.2.5 污泥系统高程计算79

8污水处理厂工程概算81

8.1 概述81

8.1.1 估算范围81

8.1.2编制依据81

8.2投资估算81

8.2.1 污水厂的直接费用81

8.2.2 工程总概算82

8.3运行成本核算82

结 论84

致 谢85

参考文献86
