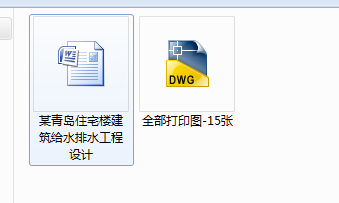

作品包括:

Word版说明书1份,共59页，约26000字

CAD版本图纸，共15张

摘要

在新世纪，建筑给排水将担负新的历史重任，面临新的挑战。建筑给排水将更突出以人为本的原则，并将重点调整到民用建筑与工业建筑并重，公共建筑与居住建筑并重，冷水供应与热水供应并重，走上全面、均衡、务实、安全的发展之路。建筑给水排水属于应用工程，是整个建筑设计中一个相当重要的环节，也是建筑设计中必不可少的。

本文针对青岛市住宅楼，结合对设计标准、规范的理解，对该建筑的给水系统、排水系统、消防水系统、热水系统，主要以设计计算说明的形式，进行了初步探讨。

根据设计资料，市政给水管网的水压为0.3MPa，本建筑地下一层至地上三层由室外市政管网直接供水，四至十一层采用水泵、屋顶水箱相接合的给水方式,给水管材采用UPVC塑料管；由于消火栓超过十个，需设两条引入管。既保障了供水安全，又节约了能耗。

本建筑属二类建筑，设室内消火栓给水系统，该建筑防火等级属于中危险级Ⅰ级，设计内容包括消火栓系统和自动喷淋系统。在屋顶水箱间内设实验用消火栓装置，消火栓给水管网呈环状布置，各消火栓箱内设消防水泵启动电钮，能直接启动消防泵；室外设地下式水泵结合器，保证消防安全可靠。商场，走廊，办公间，电梯前室设闭式自动喷淋系统，设计采用两组报警阀组，分别控制地下一层至底层、二层至三层的喷头。

本设计室内排水系统采用合流制，卫生间污废水经化粪池后直接排至室外排水管网,男、女厕所分别设置立管。排水系统首层单独排放，并就近排至户外。高区排水立管设有伸顶通气管。同时设置专用通气管，辅以结合通气管连接成三管系统。地下室积水经地沟排至集水坑，再通过污水提升泵排至室外城市污水管网。本设计排水管材采用柔性接口机制排水铸铁管。

根据设计资料，本设计需对四至十一层供应热水。为保证同一用水点的冷、热水压力平衡，热水管道沿着给水管道布置，热水管材采用PP-R给水聚丙烯热水管，不做保温层。各系统中的立管设在管井内或沿墙敷设，水平管根据各系统的特点明敷或暗敷。

关键词  给水系统；排水系统；消防系统；热水系统

  目       录

1工程概况及设计任务 1

1.1工程概况 1

1.2设计资料 1

1.2.1建筑设计资料 1

1.2.2城市给水排水设计资料 1

1.2.3城市给水排水气象资料 1

1.3设计任务 2

1.3.1设计内容 2

1.3.2设计应完成的设计文件 2

2设计方案说明 3

2.1建筑给水工程设计 3

2.1.1给水系统方案的确定 3

2.1.2系统的组成 4

2.1.3管道的布置与敷设 4

2.1.4给水管材的选择 5

2.2建筑消防水系统设计 6

2.2.1系统的选择 6

2.2.2系统的组成 8

2.2.3消防管道及设备安装要求 8

2.3建筑排水工程设计 9

2.3.1系统的选择 9

2.3.2系统的组成 9

2.3.3排水管道安装要求 10

2.3.4排水管材 10

2.4 建筑热水给水工程设计 11

2.4.1系统的选择 11

2.4.2系统的组成 12

2.4.3热水管道及设备安装要求 12

2.4.4热水管材 13

3 建筑给水系统设计计算 14

3.1生活给水系统的竖向分区 14

3.2 给水用水量标准及用水量计算 14

3.3 最高日用水量及最高日最高时用水量 14

3.4 给水管网水力计 15

3.4.1 管段设计秒流量计算 15

3.4.2 低区给水管网水力计算 16

3.4.3 低区给水系统压力校核 17

3.4.4 高区给水管网水力计算 18

3.4.5 高区生活水箱安装高度校核 20

3.5 屋顶生活水箱容积 20

3.6 生活贮水池容积 20

3.7 水表的选择 21

3.8 给水加压泵的计算与选择 22

4 建筑消防计算 23

4.1消防给水系统方案的确定 23

4.2 室内消火栓给水系统 23

4.2.1室内消火栓管网布置 23

4.2.2消火栓口所需的水压 24

4.2.3水箱校核 25

4.2.4消火栓系统的水力计算 25

4.3 其他设施的设计计算 26

4.3.1 水泵接合器 26

4.3.2 消防水箱 26

4.3.3 消防水泵 27

4.4 消防水池设计计算 28

4.5自动喷水灭火系统 29

4.5.1 设计基本参数及系统的确定 29

   4.5.2 水力计算 29

4.6管材 31

5 建筑排水系统设计计算 33

5.1排水水质及其特点 33

5.2排水方案 33

5.3 排水设计秒流量 33

5.4 低区排水管网水力计算 34

5.5 高区排水管网水力计算 36

   5.6通气立管 38

5.7 管材 38

6 建筑热水系统计算 39

6.1各种热量计算 39

6.1.1 热水量计算 39

6.1.2 耗热量计算 39

6.1.3 热媒耗量计算 40

6.2 加热设备的选择与计算 40

6.2.1 换热面积的计算 40

6.2.2 加热器容积计算 41

6.2.3 计算温度差的确定 41

6.3 热水管网水力计算 42

6.3.1 热水配水管网水力计算 42

6.3.2 热水回水管网的水力计算 44

6.3.3 选择循环水泵 45

6.4附件与管材 46

6.4.1热水供应系统的附件 46

6.4.2管材 47

结论 48

致谢 50

参考文献 51
