J326-南坛小区住宅给水排水工程设计 下载积分：150　资料编号： J326

作品包括:

Word版说明书1份,共56页，约30000字

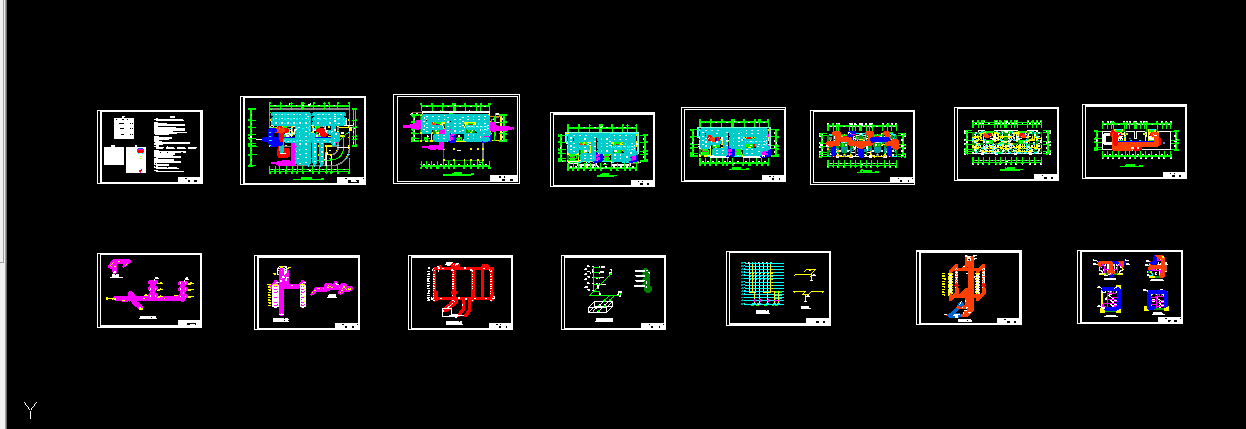

CAD版本图纸，共15张

摘要

本设计是潍坊市南坛小区十三层商住楼给水排水工程设计,主要包括室内生活给水系统、室内消防给水系统、室内排水系统、室内热水给水系统四个部分。

生活给水系统：采用分区给水，共计两个区。一层至三层为低区，由市政管网直接供水。四至十三层为高区，采用水泵和水箱联合供水。

排水系统：采用污、废水合流制，排水系统设伸顶通气管，污水经化粪池处理后排入市政污水管网。

消防系统：采用消火栓给水系统，室内消火栓给水系统采用临时高压给水，由消防水池、加压泵、供水管、阀门、室内消火栓等组成。火灾初期10min的用水量由屋顶消防水箱供给，正常供水由消防水泵从贮水池内抽取。室内消火栓用水量和室外消火栓用水量分别取20L/S和20L/S。

热水系统：采用封闭式机械循环热水系统，分区情况与冷水系统一致，热水系统采用容积式水加热器供应。

给水系统和热水系统采用UPVC和PP—R管材，排水系统采用铸铁排水管，消火栓给水系统采用热镀锌钢管。

设计中涉及到的管道布置、计算与安装及设备选型，均应遵循相关规范的要求，力求经济合理，简洁高效。

关键词 高层建筑；给水；消防；排水；热水

目录

1 绪论 1

1.1毕业设计的原始资料及相关数据 1

1.2毕业设计(论文)的内容和要求 2

1.2.1毕业设计内容 2

1.2.2设计要求 2

1.2.3毕业设计应完成的技术文件 2

2设计说明书 3

2.1建筑给水工程（冷水） 3

2.1.1生活给水系统的竖向分区 3

2.1.2给水方案的确定 3

2.1.3给水系统的组成 5

2.1.4给水管材的选取 5

2.1.5给水管道布置与安装 6

2.2建筑排水工程 9

2.2.1排水方式的选择 9

2.2.2排水系统的组成 11

2.2.3排水管道设置及安装要求 11

2.2.4排水管材 12

2.3建筑消防工程 13

2.3.1建筑消防系统工程设计参数的确定 13

2.3.2消防系统设计 13

2.3.3消防管道的安装与布置要求 14

2.3.4自动喷水灭火系统 14

2.4建筑热水工程 15

2.4.1热水加热方式的确定 15

2.4.2热水系统的选择 15

2.4.3系统组成 16

2.4.4管道及设备安装要求 16

2.4.5热水管材 16

3设计计算书 18

3.1建筑给水系统设计计算 18

3.1.1用水量标准及用水量计算 18

3.1.2生活贮水池容积计算 18

3.1.3屋顶生活水箱容积计算 18

3.1.4水表的选取 19

3.1.5设计秒流量计算 20

3.1.6低区给水水力计算 20

3.1.7低区给水系统压力校核 21

3.1.8高区给水水力计算 22

3.1.9高区生活水箱安装高度校核 23

3.1.10地下室加压水泵选取 24

3.2建筑排水系统设计计算 24

3.2.1用水量标准及用水量计算 25

3.2.2低区排水管网水力计算 25

3.2.3高区排水管网水力计算 26

3.2.4化粪池的计算及选型 28

3.2.5通气立管的计算 30

3.2.6集水井及提升泵选型 30

3.3建筑消防系统的设计计算 30

3.3.1室内消火栓系统的布置 30

3.3.2室内消火栓管网布置 31

3.3.3室内消火栓布置 31

3.3.4消防水箱容积 32

3.3.5消防水泵的确定 32

3.3.6消防水池设计计算 34

3.3.7消火栓口所需水压 34

3.3.8消火栓给水系统最不利管路水力计算 35

3.3.9消火栓泵的选择 37

3.3.10减压孔板的选择 37

3.3.11水泵接合器 38

3.3.12自动喷水灭火系统 38

3.4建筑热水系统设计计算 41

3.4.1热水量、耗热量、热媒耗量计算 41

3.4.2加热器计算 42

3.4.3热水配水管网水力计算 43

3.4.4热水回水管网水力计算 45

3.4.5循环水泵的水力计算 46

结论 47

致谢 49

参考文献 50
