J333-扬州市水岸家园商业大厦建筑给水排水工程设计 下载积分：150　资料编号： J333

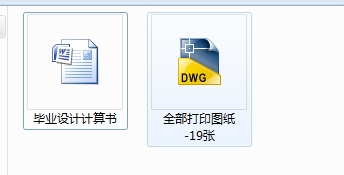

作品包括:

Word版说明书1份,共75页，约34000字

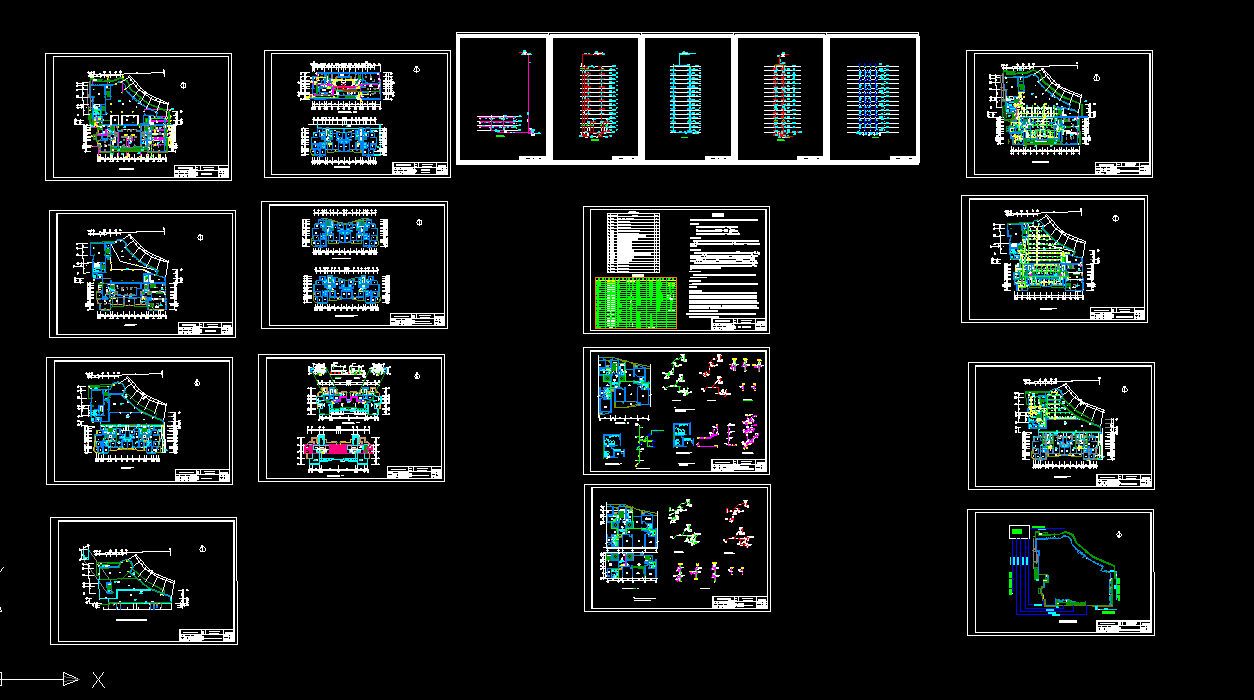

CAD版本图纸，共19张

摘要

此次设计为十五层商住楼的建筑给水排水工程设计，主要由以下四个系统部分组成。

建筑给水系统采用分区供水，一到三层为低区，由市政管网直接供水；四层到十五层为高区，采用水泵-水箱联合供水。水箱的有效容积为1.44m³，水池的有效容积为13.5m³。

建筑消防系统主要采用室内消火栓系统，火灾初期10min消防用水量由楼顶消防水箱供水，消防水箱的有效容积为18m³，消防水箱的水由消防水泵从消防水池抽取；10min后从消防水池抽水供消火栓使用，消防水池设置在室外，水池的有效容积为288m³。一楼至三楼的电梯前室及走廊设自动喷水灭火系统。消火栓系统和自动喷水灭火系统均采用钢管。

    建筑排水系统：本建筑各层公共卫生间采用生活污水和生活废水合流制排放。由于楼层较高，2~15层共同排水，一层单独排水。厨房的废水、卫生间的污水经化粪池处理后排入市政排水管网，仅设伸顶通气立管。排水立管采用消音螺旋排水塑料管，其余采用UPVC塑料排水管。

建筑热水系统采用闭式机械循环系统，热水的分区系统同冷水系统；采用集中热水供应，热源来自市政热媒管网（0.20MPa），冷水经过容积式水加热器加热后供向配水管网。热水管材采用交联聚乙烯管。

关键词  建筑给水系统；建筑消防系统；建筑排水系统；建筑热水系统

目       录

1绪论 1

1.1设计资料 1

1.2设计任务 1

2设计说明书 3

2.1建筑给水工程 3

2.1.1设计方案的比选 3

2.1.2给水系统的组成 4

2.1.3贮存增压设备的选择 4

2.1.4管材及附件的选用 4

2.1.5管道的布置与敷设 5

2.2建筑消防工程 6

2.2.1设计方案比选 6

2.2.2消火栓系统的组成 8

2.2.3贮存、增压设备的选用 8

2.2.4消防立管及消火栓的布置 8

2.2.5室内消火栓系统管材 9

2.2.6自动喷水灭火系统设计 9

2.3建筑排水工程 11

2.3.1排水水质及其特点 11

2.3.2排水方案和排水系统类型的确定 11

2.3.4排水系统的组成 12

2.3.5雨水系统 12

2.3.6排水管材 12

2.3.7排水管道布置及敷设 12

2.4建筑热水工程 14

2.4.1热水供应系统类型 14

2.4.2热源的选择 14

2.4.3热水制备系统的选择 14

2.4.4热水系统的组成 15

2.4.5循环泵的选择 15

2.4.6管材及附件的选用 15

2.4.7管道的布置与敷设 16

3设计计算书 17

3.1建筑给水工程 17

3.1.1用水量的计算 17

3.1.2给水管网的水力计算 19

3.1.3水池容积的确定与计算 26

3.1.4高区生活水泵的计算与选择 27

3.2建筑消防工程 27

3.2.1消火栓设计基本数据 27

3.2.2消火栓的布置 28

3.2.3消火栓系统水力计算 29

3.2.4消防泵的确定 33

3.2.5水泵接合器数量计算 33

3.2.6室外消火栓的计算 34

3.2.7减压孔板的计算 34

3.2.8自动喷水灭火系统计算 34

3.2.9消防水箱的容积计算 39

3.2.10消防水池的容积计算 40

3.3建筑排水工程 40

3.3.1排水系统的类型 40

3.3.2排水量标准及设计秒流量 40

3.3.3检查口的设置 48

3.3.4化粪池的计算及选型 48

3.3.5建筑雨水的计算 49

3.3.6集水井及排污泵计算 50

3.4建筑热水工程 51

3.4.1热水量、耗热量、热媒耗量计算 51

3.4.2加热设备选择计算 54

3.4.3热水配水管水力计算 54

3.4.4热水回水管网水力计算 58

3.4.5循环水泵的选择计算 64

结论 66

致谢 67

参考文献 68
