J334-徐州市交通局商住楼建筑给水排水工程设计 下载积分：150　资料编号： J334

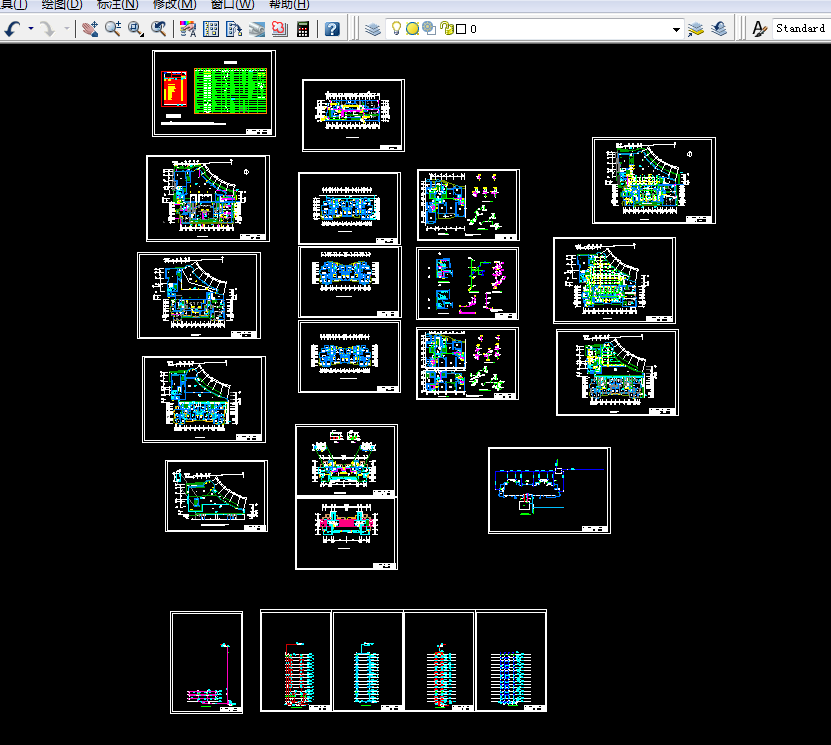

作品包括:

Word版说明书1份,共44页，约22000字

CAD版本图纸，共23张

摘要

徐州市交通局商住楼是一栋14层的综合性民用建筑，该建筑包括一层地下车库、三层商铺以及若干层住宅。本次设计的主要内容即完成该建筑的建筑给排水工程设计工作。

此次设计的主要内容包括：1）给水系统：包括室内外的冷水给水系统。2）热水系统：包括住宅淋浴用水等。3）排水系统：包括生活污废水系统、雨水系统。4）消防系统：包括消火栓系统和自动喷淋系统等。

给水系统由外围市政给水供水管网提供水源，根据市政管网常年资用水头将本建筑给水分区分为低区与高区，分别由市政管网直接供水以及高位水箱减压阀减压供水。

热水系统根据给水分区进行供水，热水由该建筑旁表压为0.20Mpa的蒸汽热源提供。

排水系统根据本建筑的污废水成分，拟采用污废水合流制的排水方式，集中排放到化粪池中处理，之后排入市政排水管网。雨水系统采用重力流排水方式，直接将雨水排入市政管网。

消防系统按照高层建筑“自救为主”的原则，根据高层建筑防火设计规范进行设计，室内外消火栓布置以及自动喷淋系统的设定均严格按照防火规范进行。

关键词 高层建筑；建筑给排水工程；自动喷淋系统；水泵

目       录

1 绪论 1

1.1 设计任务 1

1.2 设计资料 1

1.2.1 设计文字资料 1

1.2.2 设计图纸资料 1

1.2.3 气象资料 1

1.3 毕业设计（论文）内容和要求 2

1.3.1 绘制图纸 2

1.3.2 毕业论文 2

2 设计说明书 3

2.1 给水系统 3

2.1.1 给水方式方案选择 3

2.1.2 管道布置与安装 4

2.1.3 管材的选择与连接 5

2.1.4 水表的选择与设置 5

2.2 排水系统 5

2.2.1 排水系统分类 5

2.2.2 排水体制选择及其组成 6

2.2.3 排水管道及设备安装要求 6

2.2.4 卫生器具当量表 7

2.3 消防给水系统 7

2.3.1 室外消火栓系统 8

2.3.2 室内消火栓系统 9

2.4 自动喷淋系统 11

2.4.1 方案选择 11

2.4.2 建筑防火等级确定 12

2.4.2 基本参数的确定 12

2.5 热水系统 13

2.5.1 热水系统选择 13

2.5.2 热水系统分区 14

2.5.3 热水管道布置与安装 14

3 设计计算书 15

3.1 给水系统设计计算 15

3.1.1 给水管径的计算 15

3.1.2 用水定额计算 20

3.1.3 设计流量计算 21

3.1.4 屋顶水箱容积计算 22

3.1.5 水力计算 22

3.2 排水系统设计计算 27

3.2.1 排水设计秒流量 27

3.2.2 排水设备相关参数选取 27

3.2.3 水力计算 28

3.2.4 化粪池的容积计算 28

3.3 消防系统设计计算 29

3.4 自动喷淋系统水力计算 32

3.4.1 玻璃喷头出水量 32

3.4.2 作用面积法计算管网流量 32

3.5 热水系统设计计算 34

3.5.1最大小时热水用水量L/h 34

3.5.2 设计小时耗热量 34

3.5.3 蒸汽间接加热热媒耗量 34

3.5.4 住宅热水贮水器容积按照经验公式计算 35

结论 36

致谢 37

参考文献 38
