J337-原平市排水工程设计 下载积分：150　资料编号： J337

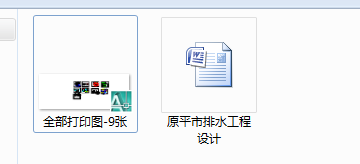

作品包括:

Word版说明书1份,共74页，约29000字

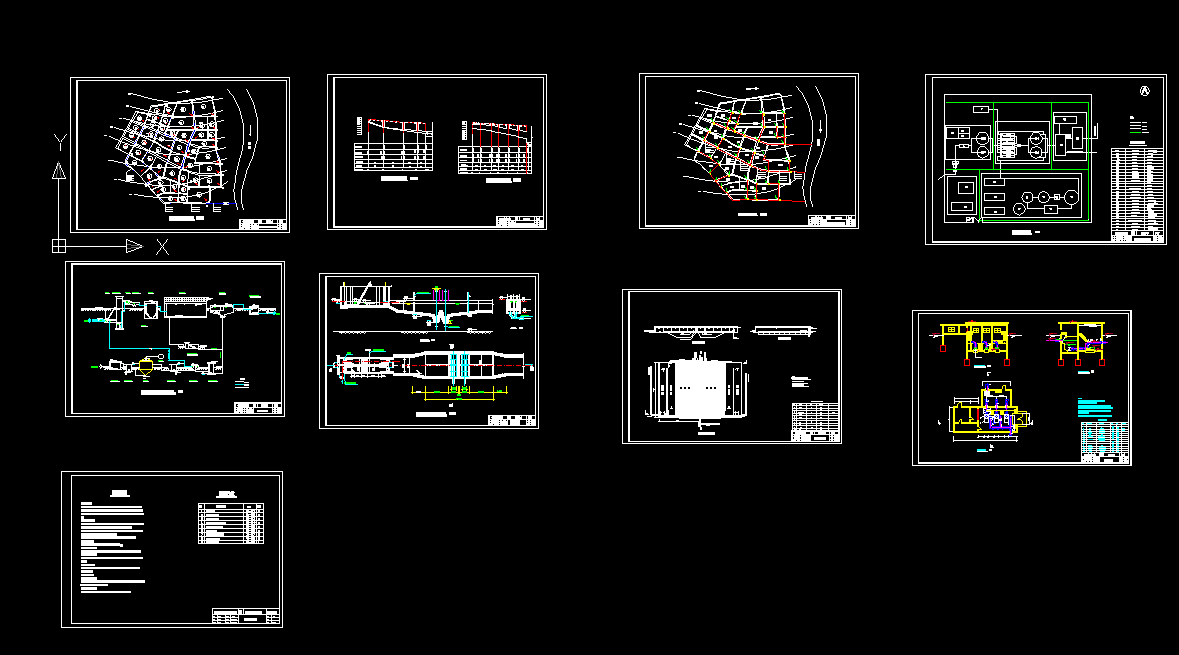

CAD版本图纸，共9张

摘  要

本设计是原平市排水工程设计，主要包括城市排水管网的设计和污水处理厂的初步设计。

原平市夏季多雨，冬季干燥。采用分流制排水系统。污水管网经各分区收集，汇集到城市北侧的主干管，然后进入污水处理厂进行处理。雨水管网根据地形坡度，分为三个大区，各区汇集的雨水直接经由主干管排放至河流中。排水管采用钢筋混凝土管。

污水处理厂采用A2/O工艺。污水厂设计水量为3.06万m3/d，通过三级处理最终水质达到国家1级A排放标准。

预处理以格栅、沉砂池、初沉池组成，粗、细格栅的倾角均为60°，粗格栅槽长3.19m，细格栅槽长3.52m，采用机械清渣。提升泵房设三台200WLZ-12型立式污水泵，2用1备。

平流式沉砂池设一组分两格运行，设计流量为Q=360L/s；设计流速为v=0.25m/s；水力停留时间为t=90s。贮泥区间隔排泥天数为两天，沉砂斗容积为1.34m3.

初沉池采用辐流式沉淀池，池子直径为23.5m，沉淀部分有效水深2.25m，沉淀时间1.5h，污泥斗容积为47m3。进水管直径450mm，流速为1.13m/s。

二级处理采用A2/O生物脱氮除磷池，共两个系列，每系列承担50%流量。厌氧池平均停留时间为2h，容积为1020.5m3；缺氧池均停留时间为1.125h，容积为478.36m3；好氧池水力停留时间为3.375h，容积为1435.08m3。剩余污泥为1745.11(kg/d)，污泥龄4.38d。采用穿孔管淹没水深为4.8m，总供气量为5780.36m3/h,采用RD-130型鼓风机5台,3台工作2台备用；高负荷时4台工作，1台备用。

二沉池采用两座辐流式沉淀池，池子直径为23.5m，有效水深3.75m。污泥总容积为94.6m3，沉淀池高度为6.96m，排泥量为447m3/d。采用接触消毒池1座，选用液氯为消毒剂。接触池容积为425.21m3，平面面积为212.61m2，

剩余污泥经浓缩消化处理后，经过机械脱水然后外运。由于城市污水40%做中水回用，处理后的污水40%流经平流式沉砂池进行深度处理，其他60%处理完成后直接排放至水体。

工程投入使用后将大大缓解夏季城市的内涝问题，并减轻由于水污染造成的环境恶化情况。

关键词 排水工程；分流制；A2/O；深度处理；污泥处理

目 录

1 绪论 1

1.1城市排水管道系统 1

1.1.1 排水体制的分类 1

1.1.2 排水体制的选择 1

1.1.3 污水厂位置的选择 1

1.1.4 污水排水管网的定线 2

1.2污水处理厂的设计 2

1.2.1 污水处理要求 3

1.2.2 污水处理工艺的选择 3

1.2.3深度处理工艺选择 4

1.3主要构筑物的选择 5

1.3.1格栅 5

1.3.2 污水提升泵房 5

1.3.3沉砂池 6

1.3.4沉淀池 6

1.3.5 A2/O生物池 7

1.3.6 消毒 7

1.3.7 污泥处理系统 7

1.3.8 深度处理系统 8

1.4设计目的意义、主要内容 8

1.4.1 设计的目的意义 8

1.4.2 设计主要内容 8

2工程设计原始资料 10

3 城市排水管道系统设计 12

3.1污水管道系统设计 12

3.1.1 污水设计流量的计算 12

3.1.2 污水管道水力计算 16

4 雨水管网设计 19

4.1 设计计算 19

4.1.1 水力计算公式 19

4.1.2 设计参数 19

4.1.3 暴雨强度公式 20

4.1.4 雨水管渠设计重现期 20

4.1.5雨水管渠的降雨历时 20

4.1.6 径流系数 21

4.1.7 雨水管道一般规定 21

4.1.8 划分设计管段和汇水面积、汇水面积编号 22

4.1.9 雨水管道设计流量和水力计算 24

4.2 小结 26

5 污水处理工艺方案设计 27

5.1污水处理构筑物设计计算 27

5.1.1格栅 27

5.1.2提升泵房 31

5.1.3平流沉砂池 32

5.1.4辐流式沉淀池 33

5.1.5 A2/O生物池 37

5.1.7二沉池的设计计算 43

5.1.8消毒池 44

5.2污泥处理构筑物设计计算 46

5.2.1污泥泵房 46

5.2.2污泥浓缩池 46

5.2.3贮泥池 48

5.2.4污泥消化池 48

5.2.5消化污泥控制室 50

5.2.6贮气柜 51

5.2.7脱水机房 52

5.2.8事故干化场 53

6 深度处理构筑物设计计算 54

6.1 滤池 54

6.1.1 设计依据 54

6.1.2 设计计算 55

6.2中水泵站 59

7污水厂总体布置 60

7.1污水厂平面布置 60

7.1.1总平面布置原则 60

7.1.2总平面布置 60

7.2污水厂高程布置 61

7.2.1高程布置原则 61

7.2.2总高程布置 61

8总结 63

致谢 64

参考文献 65
