J419-青岛理工大学四方校区宿舍楼设计-6层，7173平米 下载积分：150　资料编号： J419

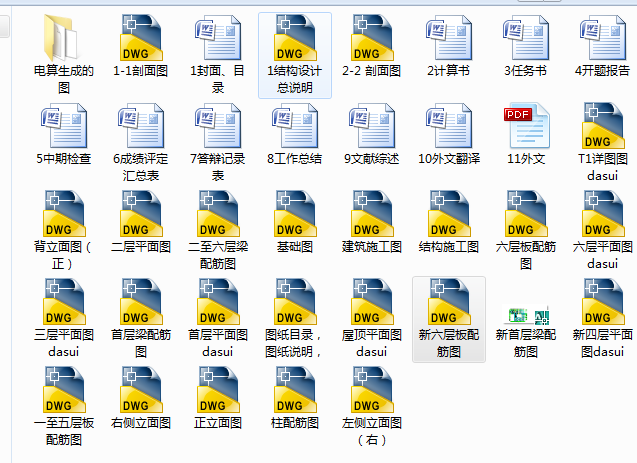

作品包括:

Word版说明书1份,共84页，约18000字

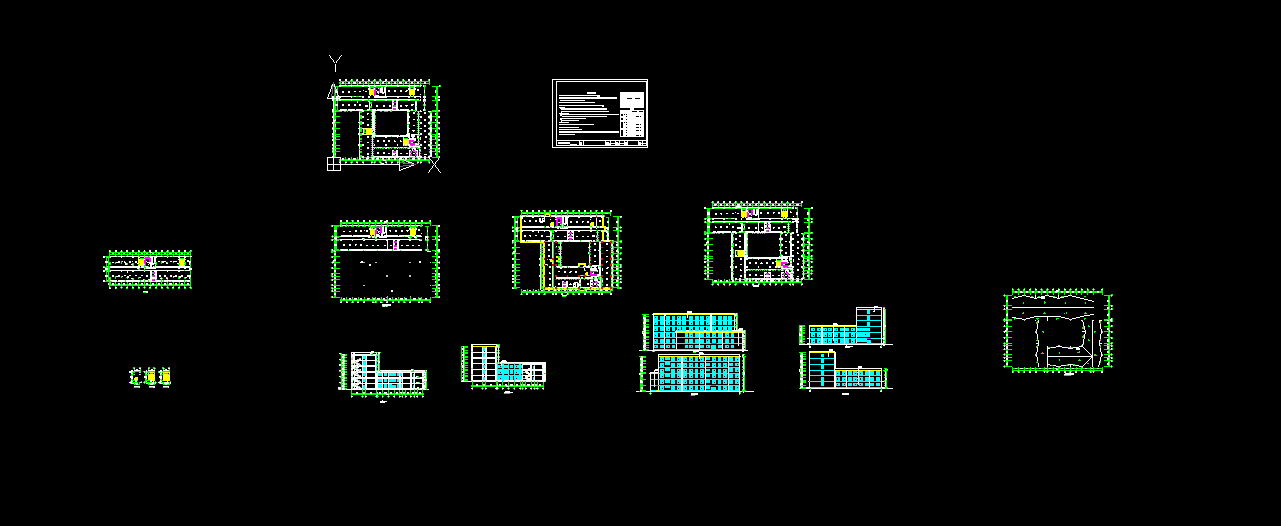

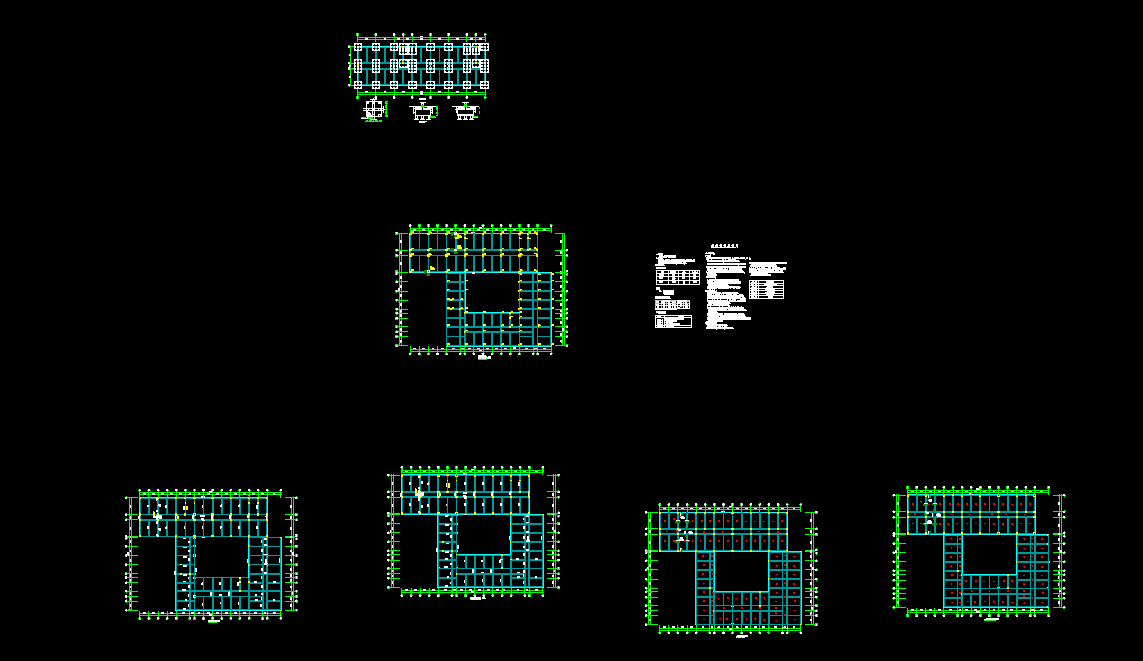

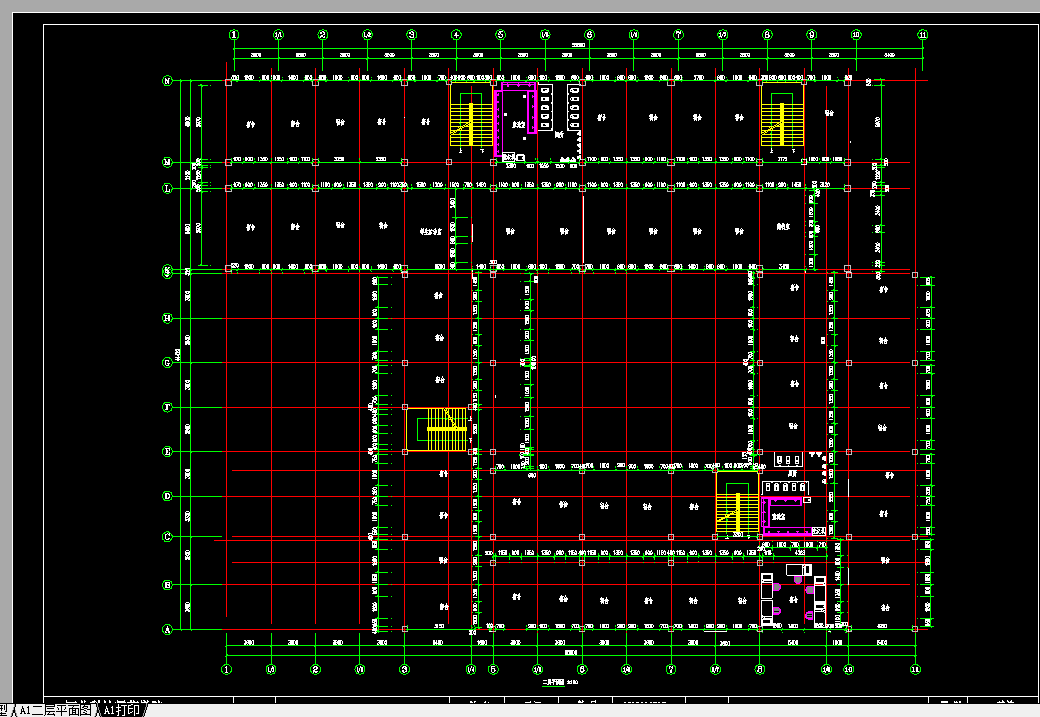

CAD版本图纸，共25张

摘 要

本宿舍楼主体共六层，每层高均为3.6米，有三层裙房，建筑总高度22.4米，建筑面积约7173m2，采用钢筋混凝土框架结构，抗震等级为2级，抗震设防烈度为6度，整个设计包括建筑设计和结构设计两部分。建筑设计部分，首先根据建筑的使用功能确定建筑的初步布局，包括建筑体型及室内空间布置等，然后结合使用的材料、做法进一步确定具体尺寸和平、立面风格等。结构设计部分，首先根据建筑设计、工艺使用要求以及场地地质条件等确定结构布置方案，然后选取一榀典型框架进行设计计算。在明确计算简图的前提下，进一步确定框架承受的荷载，包括恒载、屋（楼）面活载，在此基础上进行框架内力计算（采用弯矩二次分配法计算竖向荷载作用下的内力；采用D值法计算水平荷载作用下的内力）、水平荷载作用下的侧移验算、内力组合以及梁、柱和基础等构件的配筋计算。在上述工作的基础上，采用制图软件绘制了建筑施工图和结构施工图。

关键词：钢筋混凝土框架结构；建筑设计；结构设计

目   录

摘 要 1

Abstract 1

1 建筑设计 1

1.1 建筑平面设计 1

1.2 建筑立面设计 1

1.3 建筑剖面设计 1

2 结构设计 4

2.1 设计条件 4

2.1.1 工程概况 4

2.1.2 结构体系、抗震及防火要求 4

2.1.3 荷载取值及水文地质条件 4

2.2 结构布置 5

2.2.1 柱网平面布置图 5

2.2.2 承重方案选择 5

2.2.3 梁截面尺寸估算 5

2.2.4 柱截面尺寸估算 7

2.3 荷载计算 8

2.3.1 构件自重统计 8

2.3.2 恒载计算 11

2.3.3 活载计算 14

2.3.4 风荷载计算 15

2.3.5 水平地震作用计算 17

2.3.6 梁柱刚度计算 20

2.3.7 横向框架柱的侧移刚度D值 22

2.3.8 横向框架的自振周期 23

2.3.9 地震作用的计算 23

2.3.10 抗震验算 24

2.3.11 第②轴号横向框架水平地震的计算 26

2.4 内力计算 27

2.4.1 恒载内力 27

2.4.2 活载内力 36

2.4.3 风荷载作用内力` 43

2.4.4 水平地震作用内力 48

2.5 内力组合 56

2.5.1 弯矩调幅 56

2.5.2 内力组合 58

2.6 框架柱、梁配筋计算 64

2.6.1 框架柱配筋计算 64

2.6.2 框架梁配筋设计 66

2.7 楼板配筋计算 69

2.7.1 楼板配筋计算（单向板） 69

2.7.2 楼板配筋计算（双向板） 71

2.8 基础设计 71

2.8.1 场地地质条件 71

2.8.2 确定基础类型 72

2.8.3 确定桩数及布桩 72

2.8.4 验算基桩承载力及桩身结构计算 73

2.8.5 桩身结构计算 74

2.8.6 承台高度验算 74

2.8.7 承台配筋计算 76

参考文献 77

图纸目录 78

致谢 79
