J485-梦溪百货商店设计-4050平米,3层 下载积分：200　资料编号： J485

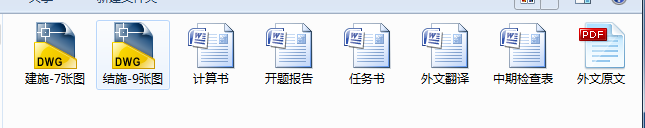

作品包括:

Word版说明书1份,共127页，约34000字

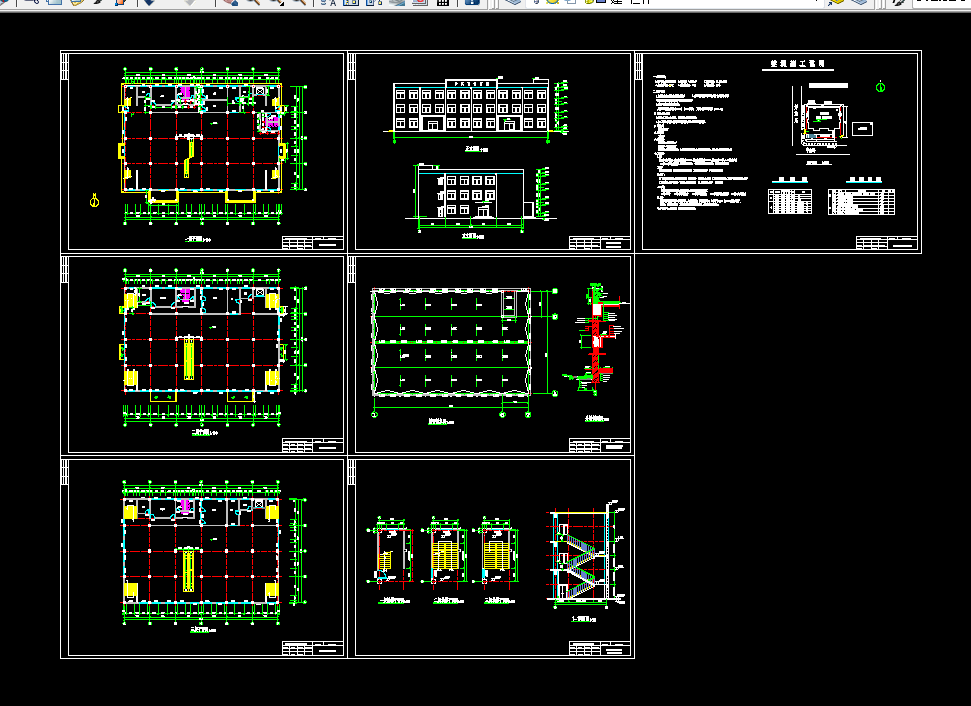

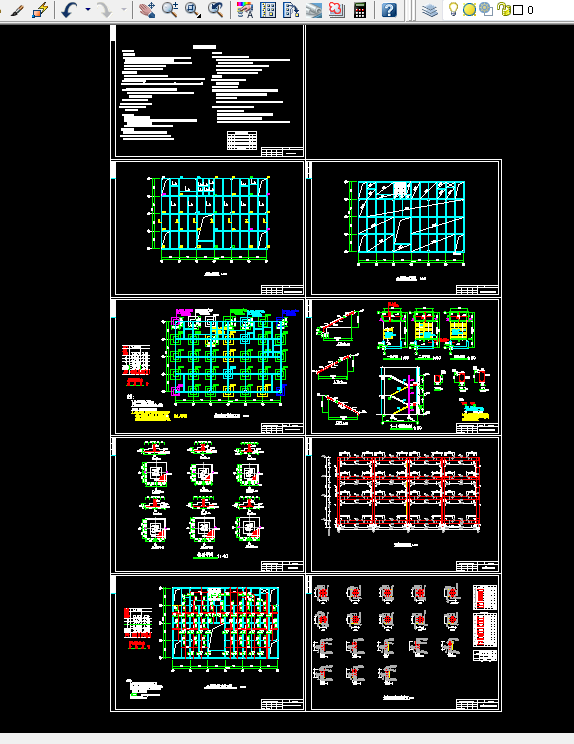

CAD版本图纸，共16张

摘   要

本工程为镇江梦溪百货商店，三层框架结构，层高为4.2m。总高度为13.8m。建筑总面积为4050m2。经过细致的方案论证，我们决定上部结构采用纵横向承重的钢筋混凝土框架结构。因为该工程抗震设防烈度为7度，所以不考虑竖向地震作用。在用底部剪力法求出水平地震作用后，利用D值法完成了水平地震作用下的一榀框架的内力组合计算。采用弯矩二次分配法分别完成了恒载和活载最不利布置作用下的内力计算。接着进行结构构件的地震作用效应与其它荷载效应的基本组合及无地震作用效应与其它荷载效应的基本组合两种情况，对框架内力进行组合，得出框架梁柱的控制内力，进而完成了梁柱截面的配筋计算。进行了独立基础的计算及零星构件的计算。用斯维尔建筑设计软件、AutoCAD2007、PKPM2005、探索者软件等计算并绘制本工程建筑和结构施工图。

关键词： 百货商店、地震、框架结构、二次分配法、荷载内力组合、截面设计

目  录

第一章 建筑设计说明 1

1.1 设计要求 1

1.1.1 设计内容 1

1.1.2 设计原始资料 1

1.2 调研 1

1.3 平面布置 2

1.4 立面布置 2

1.5 剖面设计 2

1.6 垂直交通设计 2

1.7 耐火等级、防火疏散和采光通风 3

1.8 其他构造设计 3

1.9 设计依据 4

第二章 结构设计基本原则 5

2.1  材料要求 5

2.2  填充墙要求 5

2.3  截面尺寸要求 6

2.4  结构布置要求 6

2.5  计算过程 6

2.5.1  计算简图 6

2.5.2  在竖向荷载作用下的近似计算 7

2.5.3  地震作用计算 7

2.5.4  在水平荷载作用下采用D值法 8

2.5.5  在截面设计时,主要有正截面和斜截面的设计 8

第三章 混凝土现浇框架结构设计计算 9

3.1 框架结构设计 9

3.1.1 工程概况 9

3.1.2 设计条件 9

3.1.3 屋面及楼面做法 10

3.1.4 材料选用 10

3.2 初估构件截面尺寸 11

3.2.1 初估梁柱截面尺寸 11

3.2.2 板厚 13

3.2.3 基础 14

3.2.4 框架计算简图 14

3.3 重力荷载计算 15

3.3.1 屋面及楼面永久荷载标准值 15

3.3.2 屋面及楼面可变荷载标准值 16

3.3.3 梁、柱、墙、窗、门重力荷载计算 16

3.4 重力荷载代表值计算 17

3.5 地震作用计算 20

3.5.1 横向框架侧移刚度计算 20

3.5.2 横向自振周期计算 22

3.5.3 水平地震作用及楼层剪力计算 22

3.5.4 水平地震作用下的位移验算 24

3.5.5 水平地震作用下框架内力计算 25

3.6 竖向荷载作用下框架结构内力计算 29

3.6.1 横向框架计算单元 29

3.6.2 荷载计算 29

3.6.3 弯矩二次分配法计算框架内力 31

3.7 风荷载计算 42

3.8 内力组合 47

3.8.1 选择控制截面 47

3.8.2 选择内力组合形式 48

3.8.3 框架梁的内力组合 48

3.8.4 框架柱的内力组合 52

3.8.5 内力最不利组合设计 55

3.9 框架梁截面设计 57

3.9.1 梁的正截面受弯承载力计算 57

3.9.2 梁的斜截面受剪承载力计算 60

3.10 框架柱截面设计 63

3.10.1 剪跨比和轴压比验算 63

3.10.2 框架柱正截面承载力计算 63

3.10.3 框架柱斜截面受剪承载力计算 71

3.11 现浇楼梯设计 74

3.11.1 梯段板的计算 74

3.11.2 平台板的计算 76

3.11.3 平台梁设计 76

3.12 板的配筋 78

3.12.1 楼面梁格布置 78

3.12.2 楼面荷载设计值 79

3.12.3 方案确定 79

3.12.4 双向板计算 79

3.13 基础设计 81

3.13.1 基础选型 81

3.13.2 基础底面尺寸 82

3.13.3 计算地基净反力 83

3.13.4 抗冲切验算 84

3.13.5 配筋计算 88

附录:  PKPM电算 89

结语 113

致谢 114

参 考 文 献 115
