J495-博才中学教学楼设计-4层，3611平米 下载积分：150　资料编号： J495

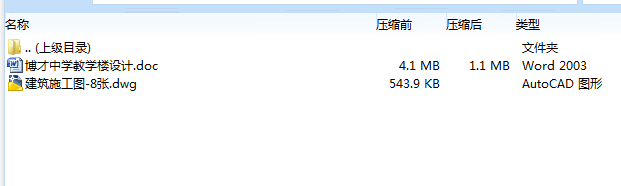

作品包括:

Word版说明书1份,共85页，约18000字

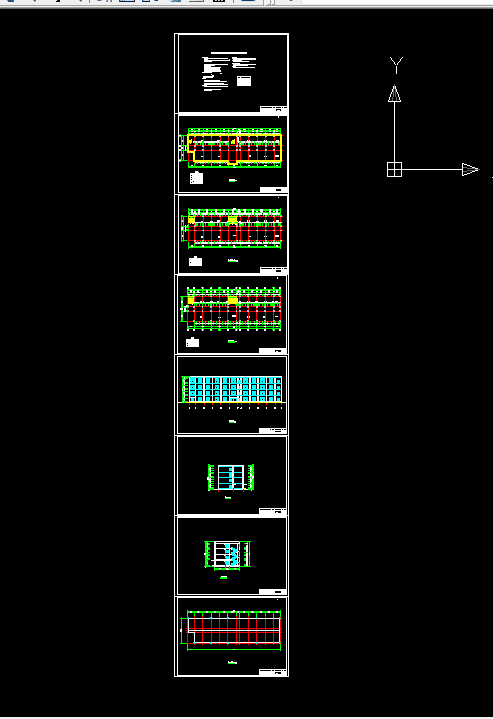

CAD版本图纸，共8张

摘  要

本项目为博才中学教学楼，为毕业设计项目。该项目主要用于学校教学，主要包括教室、阅览室、会议室等教学用房。

本项目占地面积902.98m2，建筑面积3611.92m2。项目主体四层，层高均为3.9m，室内外高差为0.45m。建筑总长度为58.78m，设有两道抗震缝，其宽度为100mm。建筑设计使用年限为50年，建筑物的耐火等级为三级。

该建筑结构形式为现浇钢筋混凝土框架结构，框架柱混凝土强度等级为C30，柱截面为500 500 mm2，框架梁混凝土强度等级为C30，纵向框架梁截面为300 700 mm2，横向框架梁截面为300 600 mm2。女儿墙用混凝土现浇，墙体均采用空心砖砌筑。建筑地点地质条件良好，采用柱下独立基础，基础埋深为1.8m，混凝土强度等级为C30。经济符合要求。

设计严格遵守我国现行规范，计算中包括地震荷载计算，风荷载计算，内力组合，框架梁设计，框架柱设计，基础设计，楼板设计，楼梯设计。

关键词：毕业设计；框架结构；教学楼；钢筋混凝土

目  录

前  言 6

1 方案论述 7

1.1 建筑方案论述 7

1.2 结构方案论述 9

2 荷载计算 11

2.1 荷载汇集及截面尺寸的选取 11

2.2 计算简图及层数划分 14

2.3 各层重力荷载代表值计算 15

3 水平地震作用下的框架内力分析 19

3.1 基本资料 19

3.2 水平地震作用下的框架内力 19

4 风荷载作用下框架内力分析 25

4.1 风荷载作用下的楼层剪力 25

4.2 风荷载作用下的框架内力 26

5 竖向荷载作用下的内力分析 28

5.1 竖向荷载计算 28

5.2 框架内力计算 30

6 荷载组合及最不利内力确定 40

6.1 基本组合公式 40

6.2 梁的内力组合 41

6.3 柱的内力组合 50

7 框架结构梁、柱配筋计算 54

7.1 框架梁配筋计算 54

7.2 框架柱配筋计算 60

8 现浇板配筋计算 68

8.1 荷载计算 68

8.2 配筋计算 68

9 基础设计 70

9.1 确定基础底面面积 70

9.2 地基承载力验算 72

9.3 基础抗冲切验算 73

9.4 基础底面配筋计算 74

10 楼梯计算 75

10.1 梯板设计 75

10.2 平台板计算 76

10.3 平台梁柱计算 78

参 考 文 献 80

致  谢 81
