J496-眉山市川尊办公楼设计【4层，5800平米】 下载积分：200　资料编号： J496

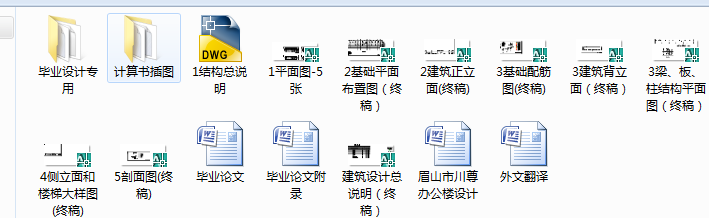

作品包括:

Word版说明书1份,共48页，约14000字

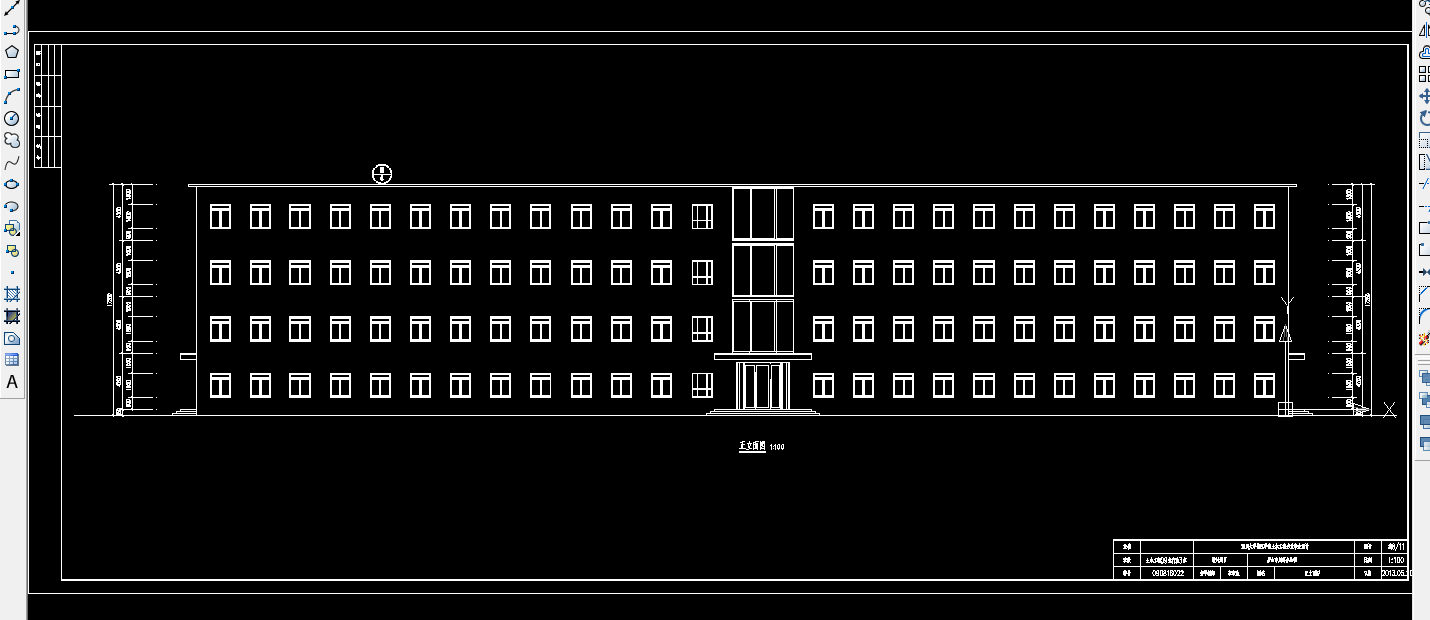

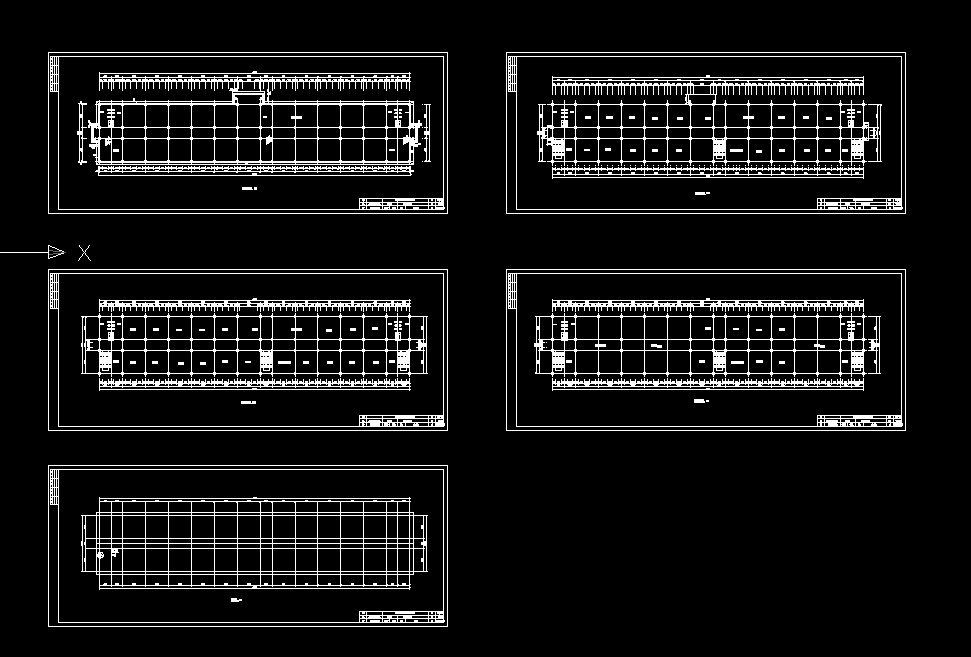

CAD版本图纸，共14张

【摘 要】本设计包含建筑设计、结构设计两部分。建筑设计根据老师提供的原始资料，综合《房屋建筑学》等设计资料安排布局，结合办公楼的特点，满足建筑相关规范，进行建筑设计并绘制出建筑施工图。结构设计方面，包括手算和电算两部分。根据现有资料，结合设计具体要求，规范要求合理进行结构选型和结构布置。应用所学知识，结合现行相关法规、规范算出荷载，确定主要构件截面尺寸，采用PKPM结构设计软件完成结构内力分析和配筋设计并绘制出施工图。手算楼梯，完成楼梯配筋图。整理完善设计内容及与设计的相关资料，编写设计书。

【关键词】办公楼 框架 混凝土 抗震设计 结构设计

目  录

绪论 1

1 工程概况 2

1.1 气侯条件 2

1.2 工程地质条件 2

1.3 材料供应 3

1.4 施工条件和能力 3

2 建筑设计 3

2.1 建筑设计原理概述 3

2.1.1 建筑平面设计 3

2.1.2 建筑立面设计 4

2.1.3 建筑剖面设计 4

2.2 方案设计 4

2.2.1 建筑平面设计 4

2.2.2 建筑立面设计 4

2.2.3 建筑剖面设计 5

2.3 建筑材料及做法 5

2.3.1 墙体工程 5

2.3.2 门窗工程 5

2.3.3 楼地面做法 5

2.3.4 散水做法 5

2.3.5 落水管及雨水口 5

2.3.6 挑出墙面的雨棚等构件 5

3 结构设计 5

3.1 结构设计基本信息 6

3.2 构件尺寸 6

3.2.1 梁、柱截面尺寸 6

3.3 荷载统计 7

3.3.1 荷载标准值计算 7

3.4 构件设计 11

3.4.1 楼梯设计 11

总结以及展望 17

参考文献 18

附录 19

附录A  结构设计信息 19

附录B  周期、振型、地震力 28

附录C  结构位移 35

附录D  平面荷载校核 40

附录E  现浇板配筋面积图 41

附录F  混凝土构件配筋验算简图 42

致 谢 43
