J497-某多层混凝土框架工业厂房设计-5层。6576平米 下载积分：200　资料编号： J497

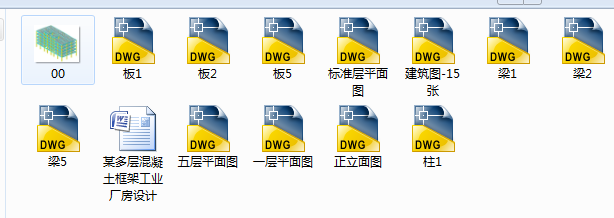

作品包括:

Word版说明书1份,共90页，约16000字

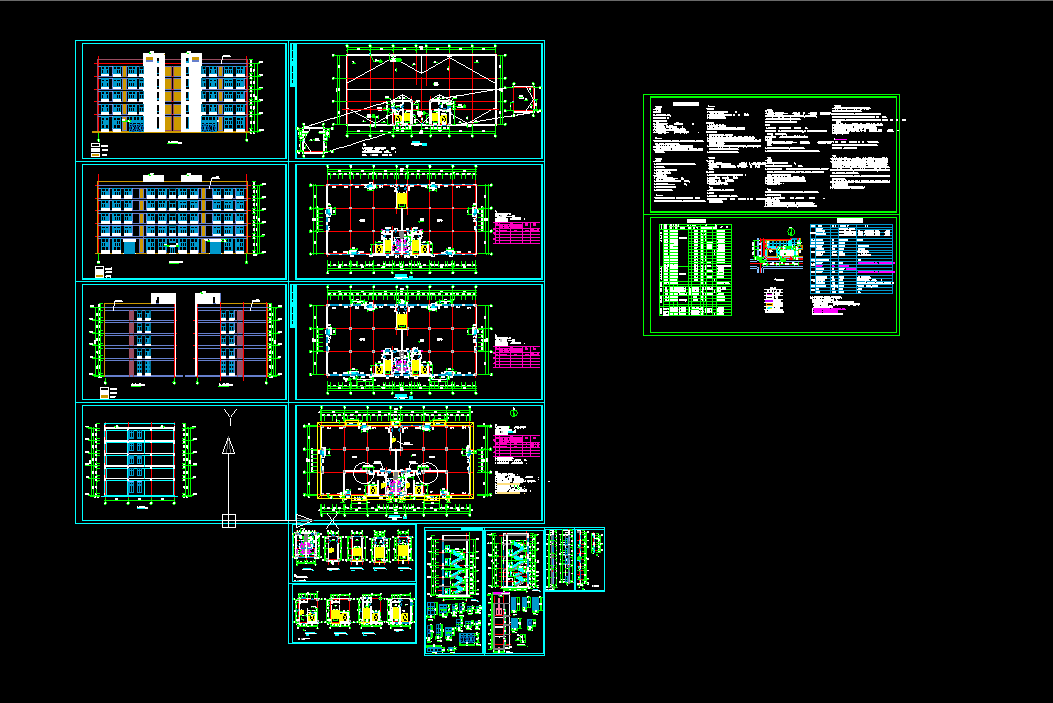

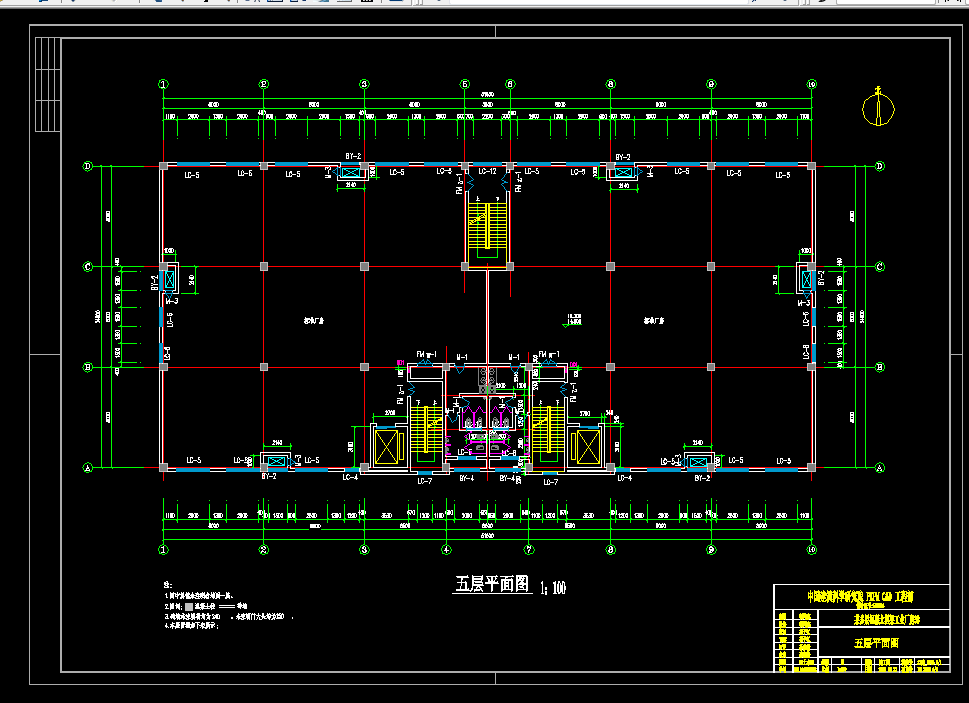

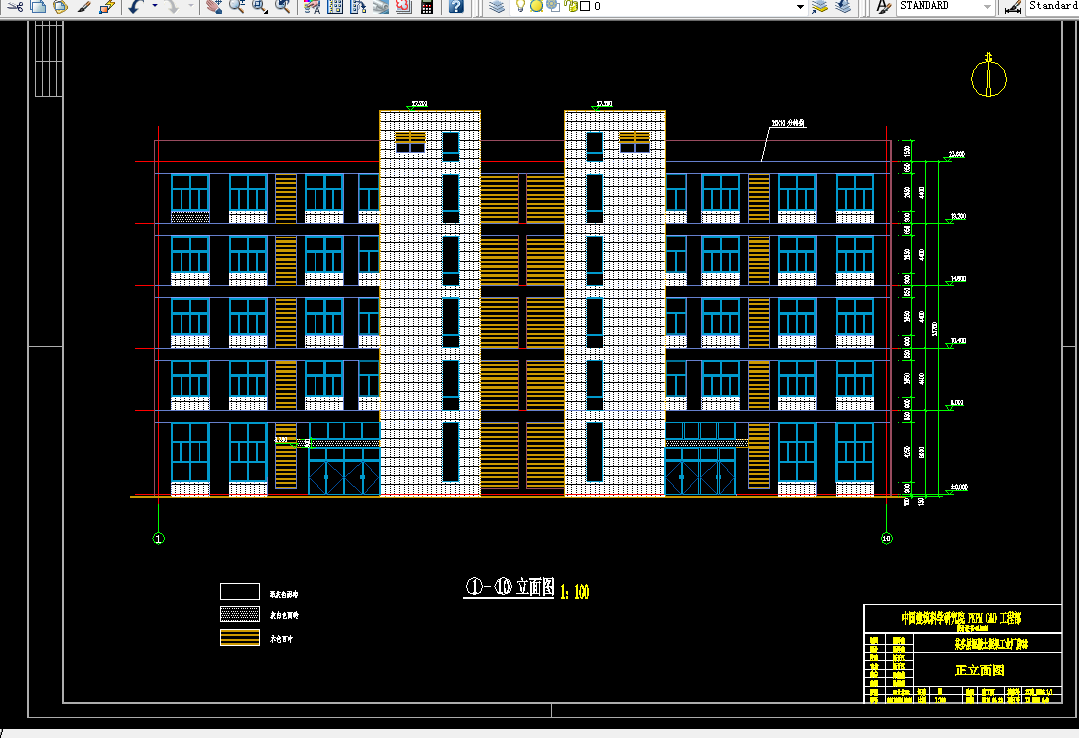

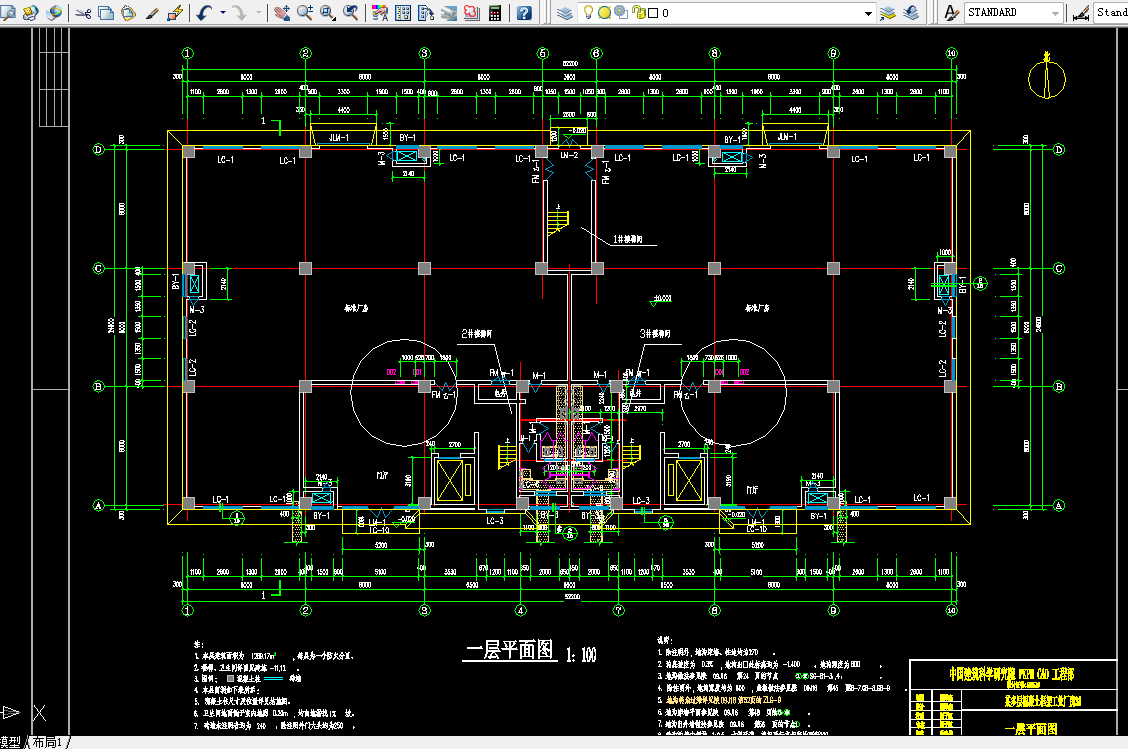

CAD版本图纸，共22张

中文摘要

本工程为某多层混凝土框架工业厂房3#，主体为5层。抗震设防烈度为7度，场地类别为II类场地。基本风压0.40KN/M，基本雪压0.25 KN/M。楼屋盖均采用现浇钢筋混凝土结构。

本设计在确定框架布局的基础上，进行层间荷载代表值的计算。通过计算结构构件在恒载、活载、风荷载、重力荷载代表值和水平地震作用下的内力并进行组合，找出最不利的一组或几组内力组合，选取最安全的结果进行配筋计算并绘图。

为验证手算部分结果精确度，采用PKPM 软件进行计算机算，比较分析计算结果。

整个结构在设计过程中，严格遵循相关的专业规范的要求，参考相关资料和有关最新的国家标准规范，对设计的各个环节进行综合全面的科学性考虑。总之，适用、安全、经济、使用方便是本设计的原则。设计合理可行的建筑结构方案是现场施工的重要依据。

关键词： 框架结构  抗震设计  荷载计算  内力计算  计算配筋

目  录

1、工程概况 1

2、手工计算 2

2.1设计说明 2

2.1.1房间各部分高度 2

2.1.2屋面构造说明（从上到下） 2

2.1.3楼面构造说明（从上到下） 2

2.1.4墙体说明 3

2.1.5女儿墙 3

2.2框架计算简图及梁柱截面尺寸 3

2.2.1恒荷载标准值Gk 3

2.2.2竖向活荷载标准值Qk 4

2.2.3风荷载标准值ωk 4

2.2.4初估梁柱截面尺寸 5

2.2.5梁柱线刚度及柱抗侧移刚度 5

2.3框架内力计算 6

2.3.1恒载作用下内力计算 7

2.3.2活载作用于AB跨下框架的内力计算 11

2.3.3活载作用于BC跨下框架的内力计算 18

2.3.4风荷载作用下框架的内力及侧移计算 21

2.3.5水平地震作用下框架的内力计算 25

2.3.6重力荷载代表值作用下框架的内力计算 31

2.4荷载组合和内力组合 35

2.4.1横梁内力组合 35

2.4.2柱内力组合 38

2.5框架梁柱配筋 44

2.5.1梁配筋 44

2.5.2柱配筋 46

3、PKPM计算 49

3.1效果图部分 49

3.2结构设计信息 49

3.3周期、振型、地震力 64

3.4结构位移 72

3.5计算对比 82

参考文献 83

致谢 84
