J589-二级圆锥圆柱齿轮减速器F=2800,V=1.3,D=250 下载积分：50　资料编号： J589

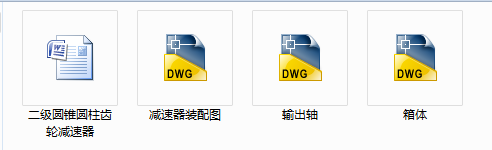

作品包括:

Word版说明书1份,共37页，约9700字

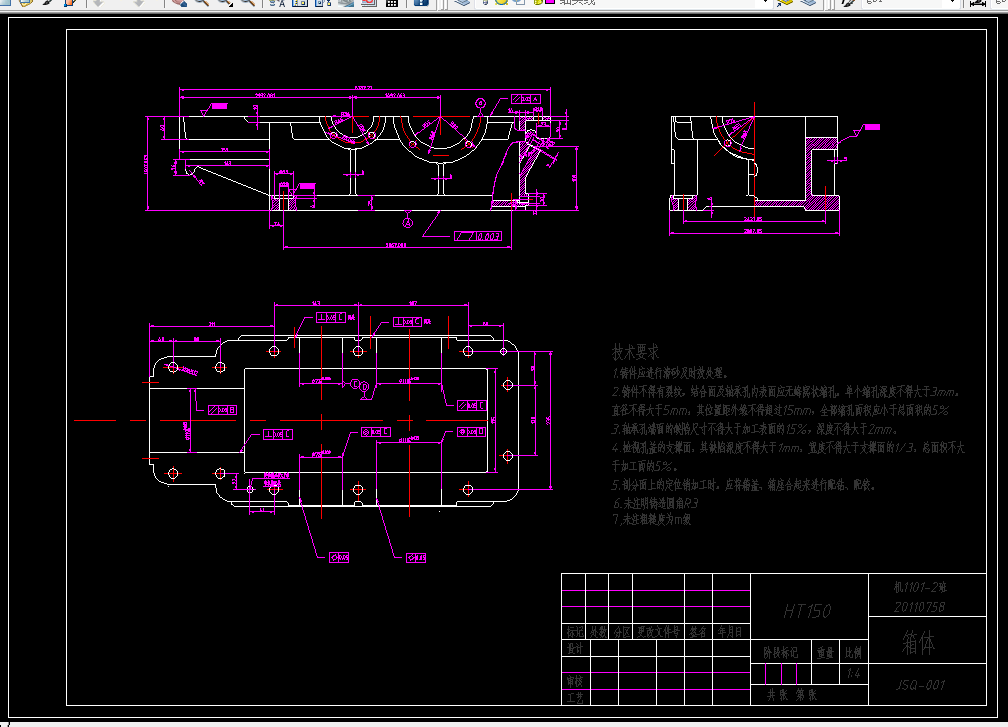

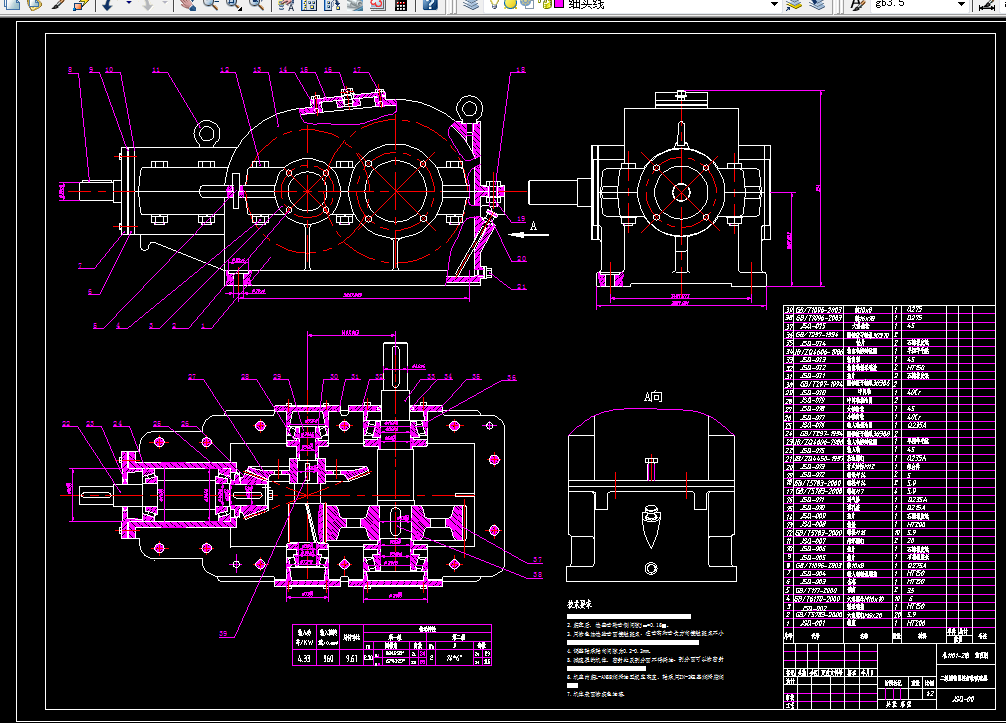

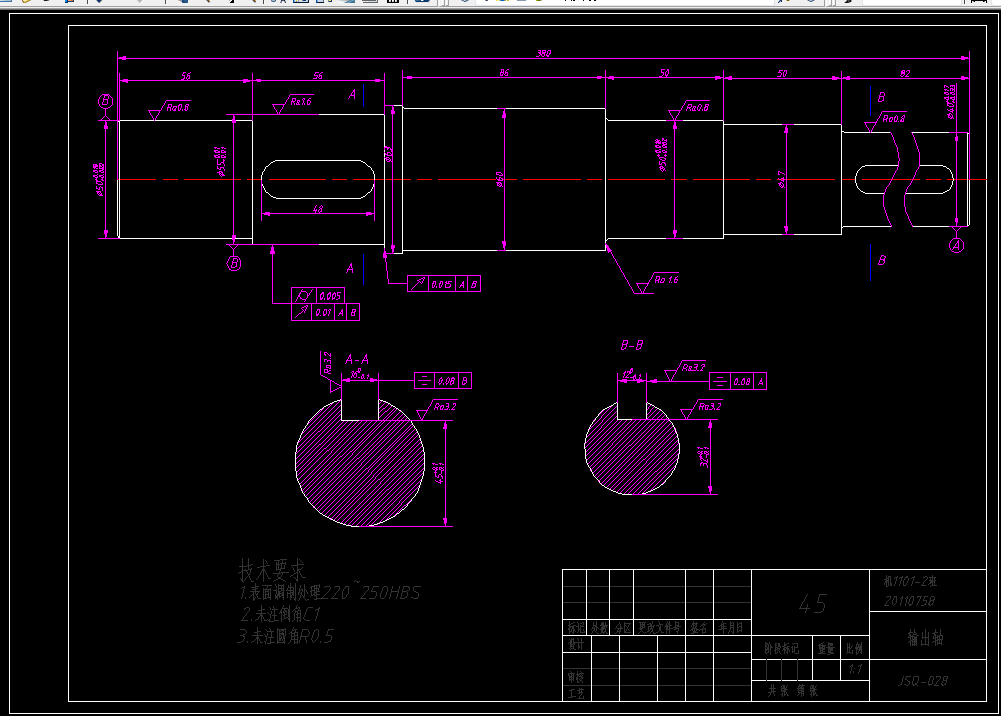

CAD版本图纸，共3张

目录

一、设计任务书

   1.1传动方案示意图...............................................1

   1.2原始数据.....................................................1

   1.3工作条件.....................................................1

   1.4工作量.......................................................1

二、传动系统方案的分析

三、电动机的选择与传动装置运动和动力参数的计算

   3.1 电动机的选择.................................................2

   3.2传动装置总传动比的计算和各级传动比的分配.....................3

   3.3计算传动装置的运动和动力参数.................................3

四、传动零件的设计计算

   4.1直齿圆锥齿轮传动设计.........................................4

   4.2斜齿圆柱齿轮传动的设计.......................................8

五、轴的设计计算

   5.1轴的材料选择及最小直径的估算.................................13

   5.2输入轴（Ⅰ轴）的设计.........................................13

   5.3输出轴（Ⅲ轴）的设计.........................................17

   5.4中间轴（Ⅱ轴）的设计.........................................22

六、轴承的校核

   6.1输入轴滚动轴承的校核........................................29

   6.3中间轴滚动轴承的校核........................................30

   6.2输出轴滚动轴承的校核........................................31

 七、键连接的选择及校核计算

   7.1输入轴键的校核计算..........................................32

   7.2中间轴键的校核计算..........................................32

   7.3输出轴键的校核计算..........................................32

八、联轴器的选择..................................................33

九、润滑与密封....................................................33

十、减速器附件的选择..............................................34

十一、设计小结....................................................34

十二、参考文献....................................................34
