J656-濮阳市某中学办公楼设计-5层，5386平米 下载积分：200　资料编号： J656

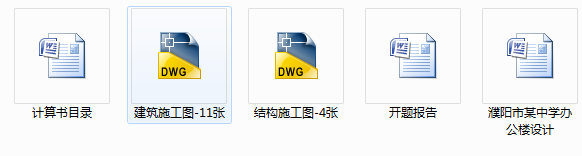

作品包括:

Word版说明书1份,共78页，约20000字

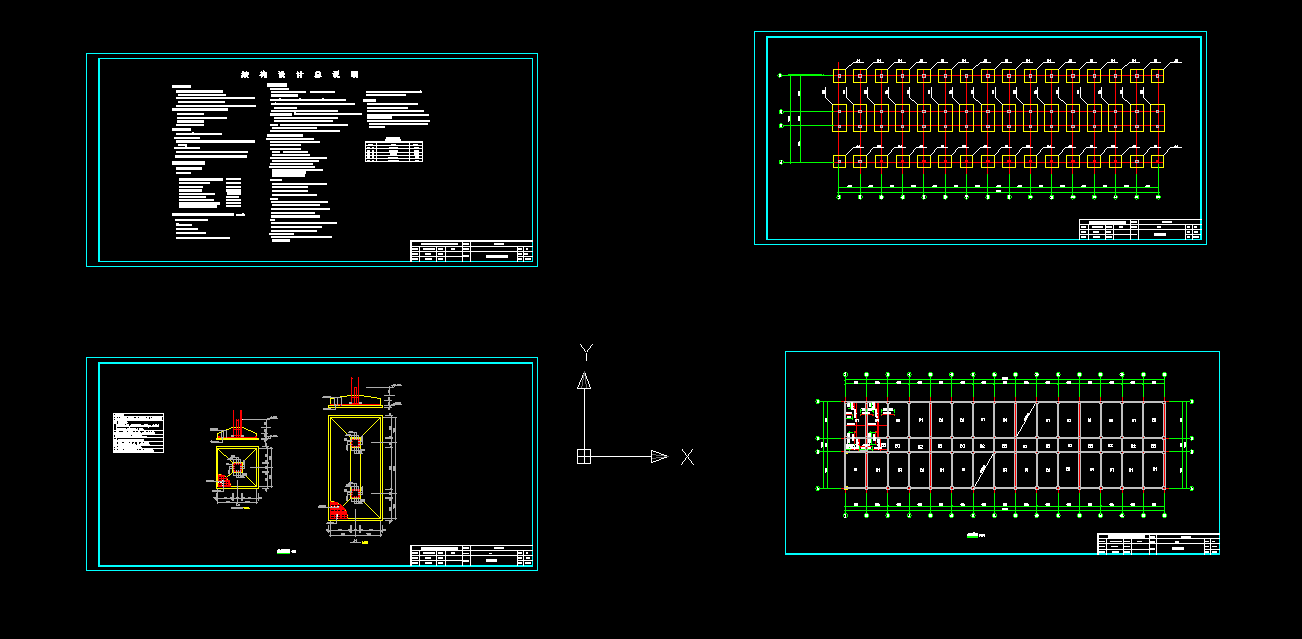

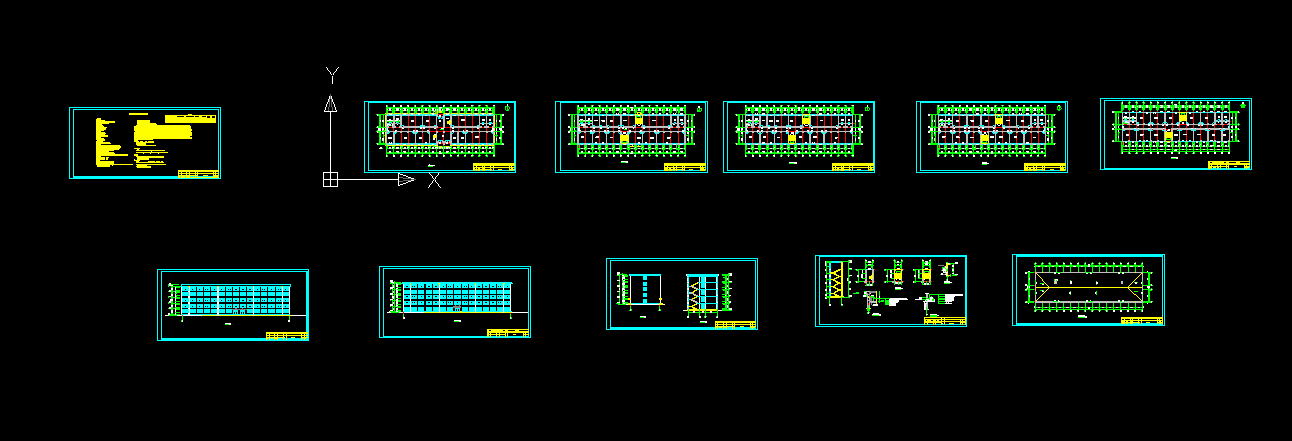

CAD版本图纸，共15张

目  录

第1章  设计资料及工程概述 1

第2章  梁、柱截面尺寸估算 1

2.1 梁截面尺寸估算 1

2.2 柱截面尺寸初步估算 3

第3章  框架计算简图及梁柱线刚度 3

3.1 确定框架计算简图 3

3.2 梁柱线刚度的计算 4

第4章  荷载计算 5

4.1恒荷载标准值计算 5

4.1.1屋面 5

4.1.2个层楼面 5

4.1.3梁自重 5

4.1.4柱自重 6

4.1.5外纵墙自重 6

4.1.6内总墙自重 7

4.1.7外横墙自重 7

4.1.8内横墙自重 7

4.1.9走廊尽头墙 8

4.1.10女儿墙自重 10

4.2活荷载标准值计算 10

4.2.1屋面和楼面活荷载标准值 10

4.2.2雪荷载标准值 10

4.3恒荷载和活荷载作用下框架的受荷图 10

4.3.1  A~B轴间框架梁 11

4.3.2  B~C轴间框架梁 11

4.3.3  A轴柱纵向集中荷载的计算 12

4.3.4  B轴柱纵向集中荷载的计算 13

4.4风荷载标准值计算 15

4.5水平地震作用下内力计算 15

4.5.1重力荷载代表值计算 15

4.5.1.1屋面处重力荷载代表值计算 15

4.5.1.2标准层楼面处重力荷载代表值计算 17

4.5.1.3底层楼面处重力荷载标准值计算 17

4.5.1.4屋顶雪荷载标准值计算 17

4.5.1.5楼面活荷载标准值计算 17

4.5.1.6总重力荷载代表值计算 18

4.5.1.7总重力荷载设计值计算 18

4.5.2框架柱抗侧刚度D和结构基本自振周期计算 18

4.5.2.1横向D值计算 18

4.5.2.2结构基本自振周期计算 20

4.5.3多遇水平地震作用计算 20

4.5.4刚重比和剪重比验算 21

第5章  内力计算 22

5.1 恒荷载标准值作用下框架的内力图 22

5.2活荷载标准值作用下框架的内力图 22

5.3风荷载标准值作用下框架的内力图 22

5.4水平地震作用下框架的内力 22

5.5重力荷载代表值作用下框架的内力 36

5.5.1重力均布荷载代表值计算 36

5.5.2作用于A柱集中重力荷载代表值计算 36

5.5.3作用于B柱集中重力荷载代表值计算 36

5.5.4框架内力 36

第6章  内力组合 41

6.1各种荷载作用下梁控制截面内力 41

6.1.1恒荷载作用下梁控制截面的内力 41

6.1.2活荷载作用下梁控制截面的内力 42

6.1.3风荷载作用下梁控制截面的内力 42

6.1.4水平地震作用下梁控制截面的内力 42

6.1.5重力荷载代表值作用下梁控制截面的内力 43

6.2各种荷载作用下柱控制截面的内力 43

6.2．1恒荷载作用下柱控制截面的内力 43

6.2.2活荷载作用下柱控制截面的内力 43

6.2.3风荷载作用下柱控制截面的内力 46

6.2.4水平地震作用下柱控制界面的内力 46

6.2.5重力荷载代表值作用下柱控制截面的内力 46

6.3框架梁内力组合 47

6.3.1非地震作用下框架梁内力组合 47

6.3.2地震作用下框架梁内力组合 47

6.3.2.1梁端截面组合剪力设计值调整 47

6.3.2.2框架梁内力组合 48

6.4框架柱内力组合 48

6.4.1非地震作用下框架柱内力组合 48

6.4.2地震作用下框架柱内力组合 48

6.4.2.1框架柱A柱端截面组合弯矩设计值和剪力设计值调整 54

6.4.2.2框架柱B柱端截面组合弯矩设计值和剪力设计值调整 56

6.4.2.3框架柱内力组合 57

第7章  框架梁截面设计 60

7.1 框架梁正截面承载力设计计算 60

7.2 框架梁斜截面承载力计算 61

第8章  框架柱截面设计 64

8.1 框架柱正截面承载力计算 64

8.1.1轴压比计算 64

8.1.2正截面承载力计算 64

8.2 框架柱斜截面承载力计算 67

第9章  板截面设计 68

9.1 B1计算 69

9.1.1荷载计算 69

9.1.2内力计算 70

9.2 B2计算 71

9.2.1荷载计算 71

9.2.2内力计算 71

9.2.3截面承载力计算 72

第10章 楼梯设计 72

10.1 设计资料 72

10.2踏步板设计 73

10.2.1确定踏步板尺寸 73

10.2.2荷载计算 73

10.2.3内力计算 73

10.2.4配筋计算 73

10.3平台板设计 74

10.3.1确定平台板的基本尺寸 74

10.3.2荷载计算 74

10.3.3内力计算 74

10.3.4截面承载力内力计算 74

10.4平台梁设计 75

10.4.1确定平台梁尺寸 75

10.4.2荷载计算 75

10.4.3内力计算 75

10.4.4正截面承载力计算 76

10.4.5斜截面承载力计算 76

10.5其他梁、板设计 77

第11章 基础设计 77

11.1作用于基础顶面上的荷载计算 77

11.1.1  A轴基础 77

11.1.1.1 标准组合 77

11.1.1.2 基本组合 78

11.1.2  B柱组合 78

11.1.2.1 标准组合 78

11.1.2.2 基本组合 78

11.2   A轴基础的计算 79

11.2.1 初步确定基础尺寸 79

11.2.1.1 选择基础埋深 79

11.2.1.2 地基承载力特征值修正 79

11.2.1.3 基础尺寸 79

11.2.2 地基承载力验算 80

11.2.3 冲切验算 81

11.2.4 基础顶面配筋计算 81

11.3  B柱基础的计算 82

11.3.1 初步确定基础尺寸 82

11.3.1.1初步确定基础尺寸 82

11.3.1.2 地基承载力特征值修正 82

11.3.1.3 基础尺寸 82

11.3.2 地基承载力验算 83

11.3.3 内力分析 84

11.3.4 基础梁配筋计算 84

11.3.4.1正截面承载力计算 84

11.3.4.2 斜截面承载力计算 85

11.3.5 底板配筋计算 85

参考文献 86

摘 要

此设计题目是“某中学教学楼24设计”，该建筑物共5层，层高3.3米，室内外高差450mm,建筑总高度16.95米，建筑总面积5386.5m².

内力计算考虑以下四种荷载作用，即竖向恒载作用下的内力，竖向活载作用下的内力，水平地震荷载设计值作用下的内力及风载作用下的内力。在进行截面抗震设计时，要保证延性框架要符合“强剪弱弯，强柱弱梁”的设计原则，且满足构造要求。

本设计分为建筑部分、结构部分和基础部分。在建筑设计时严格按照规范规定，并采用天正作图软件进行平面、立面以及剖面设计。在结构设计时，取一榀框架进行手算。基础设计时采用柱下独基和联合基础。

本设计包括的内容有屋面板、楼面板以及基础和楼梯，通过对这些结构的设计，已经可以充分了解并掌握整个建筑结构，以及对整个结构设计的过程。

关键词： 框架；结构设计；抗震设计
