J697-某高校教学楼设计-5层，5125平米 下载积分：200　资料编号： J697

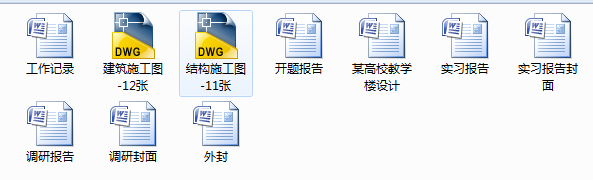

作品包括:

Word版说明书1份,共93页，约17000字

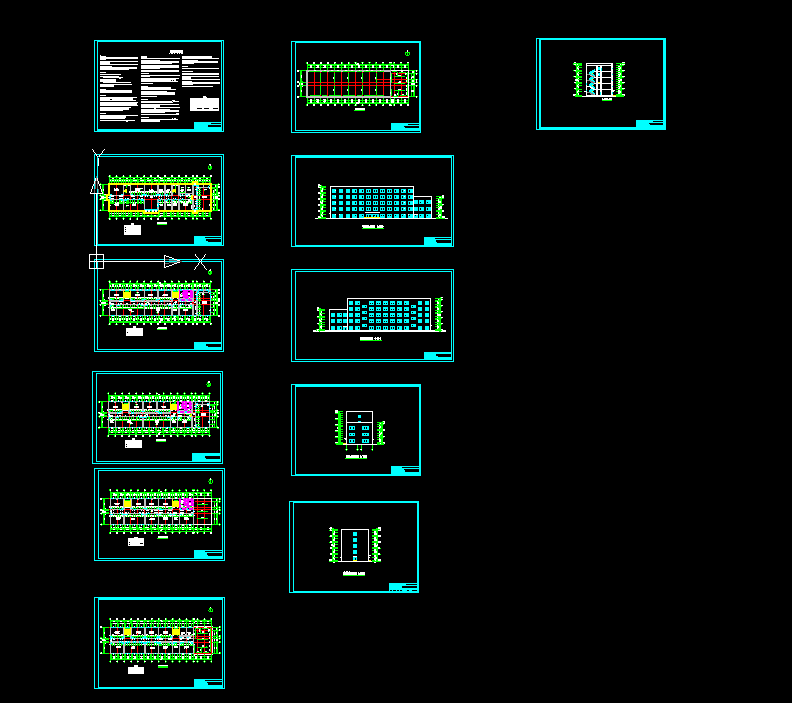

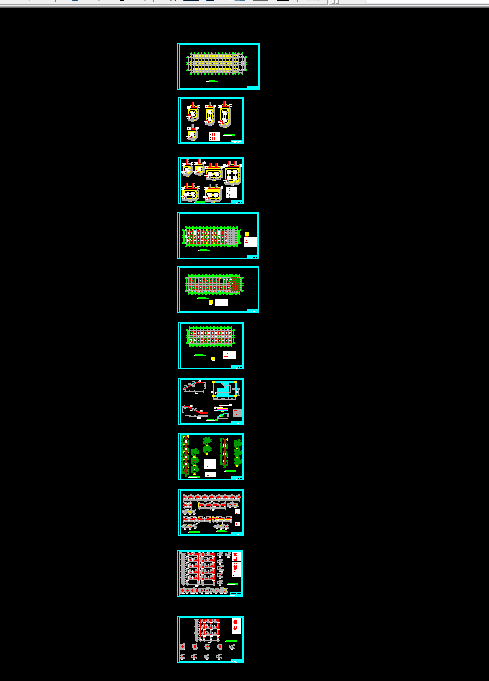

CAD版本图纸，共23张

摘  要

本工程为某市一拟建高校教学楼。本工程结构设计采用框架结构，结构计算按纵横向框架承重分析。在进行结构设计时：

一、确定结构布置及结构计算简图。

二、确定梁、柱截面尺寸。

三、荷载计算。包括恒载、活载、风载三种荷载计算。

四、内力计算及组合。

五、梁、柱截面配筋计算。

六、基础、楼面板、屋面板设计计算。

七、楼梯设计计算。

关键词：框架结构 结构计算 基础

目  录

摘  要 1

Abstract 2

1 建筑设计部分 5

1.1 工程概况 5

1.2建筑场地条件 5

1.2.1自然条件： 5

1.2.2工程做法： 5

1.2.3门窗 7

2 结构设计 7

2.1结构布置及结构计算简图的确定 7

2.1.1结构布置及结构计算简图的确定 7

2.1.2确定构件截面尺寸 8

2.1.3计算简图的确定 8

2.2竖向荷载计算 10

2.2.1恒载计算 10

2.2.2楼面活荷载计算 13

2.3竖向荷载下的内力计算 15

2.3.1竖向恒载作用内力计算 15

2.3.2竖向可变荷载作用下的内力计算 24

2.4风荷载计算 31

2.5风荷载作用下的内力计算 32

2.6风荷载作用下的侧移计算 36

2.7地震作用下的荷载计算 37

2.7.1分层计算重力荷载代表值 37

2.7.2自振周期计算 38

2.7.3横向地震作用 38

2.7.4变形验算 39

2.8地震作用内力计算 40

2.9内力组合 44

2.10梁柱截面配筋计算 57

2.10.1梁的配筋计算 57

2.10.2 柱的配筋计算 64

2.10.3框架梁柱节点核芯区截面抗震验算 69

2.11基础计算 76

2.11.1柱荷载设计值 76

2.11.2 外柱独立基础的计算 77

2.12楼面板设计 80

2.12.1设计荷载 81

2.12.2计算跨度 81

2.12.3弯矩计算 81

2.12.4截面设计 82

2.13屋面板设计 83

2.13.1设计荷载 83

2.13.2计算跨度 83

2.13.3弯矩计算 85

2.13.4截面设计 86

2.14楼梯计算 86

2.14.1计算简图如图27所示。 86

2.14.2踏步板TB1计算（取一个踏步为一个计算单元） 87

2.14.3斜梁TL1计算 88

2.14.4平台板TB2计算 89

2.14.5平台梁TL2计算 89
