J916-南昌地铁1号线双港大道站到北一环路站区间隧道设计 下载积分：200　资料编号： J916

作品包括:

Word版说明书1份,共80页，约23000字

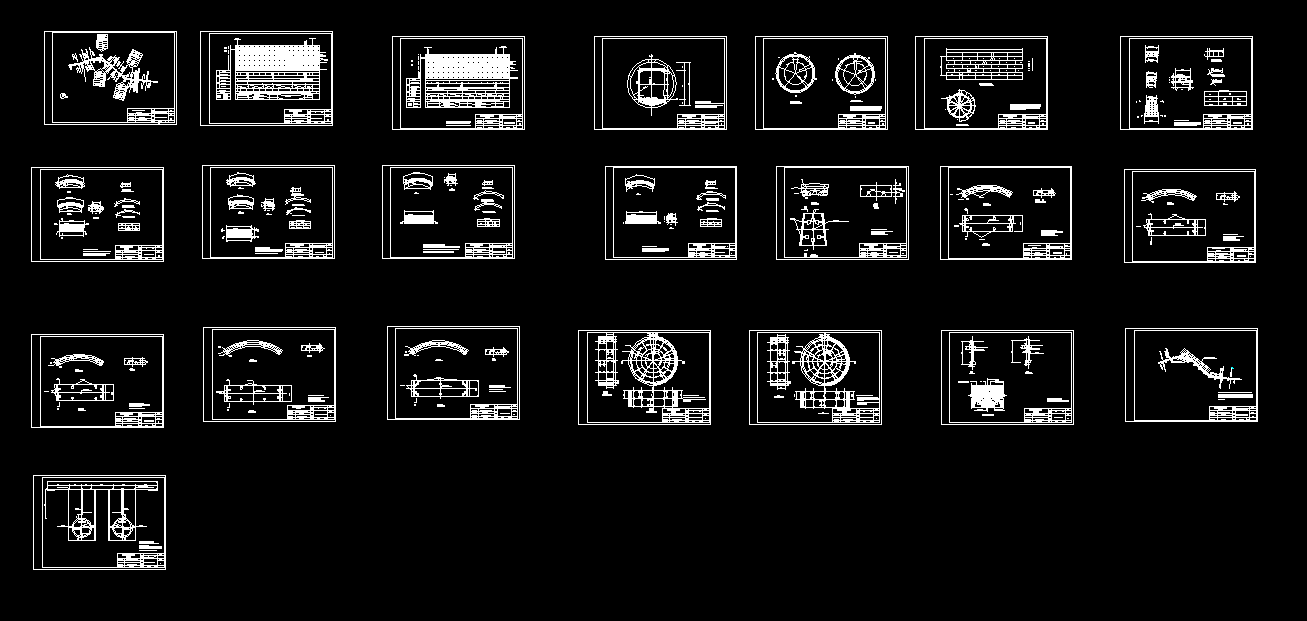

CAD版本图纸，共22张

摘  要

介绍了南昌地铁1号线双港大道站到北一环路站工程概况。根据勘测资料以及工程地质和水文地质条件，进行了选线设计。包括线路平面设计和纵断面设计。在线路的平面设计中，左右线隧道均设计为单线单圆隧道，两站之间的右线长度设计为1195.295m。左线长度为1189.251m，左右线线间距为13m到15.03m。区间线路设计有两组曲线，通过曲线要素计算，圆曲线半径为360m的曲线长438.16m，圆曲线半径为400m的曲线长332.37m。对应的缓和曲线为长度60m和65m。对左线断链进行了设计，左右线里程计算。并绘制出线路的平面图。纵断面设计包括左右线坡度的设计，线路最大坡度为设计为9‰，最小坡度为2‰。最小坡段长度根据远期列车编组数和车辆长度确定为150m，根据坡度差值的大小进行竖曲线的设计，竖曲线半径选用3000m和5000m两种，并进行竖曲线要素的计算，线路最低点的计算。绘制出了线路的纵断面图。根据地铁区间隧道的建筑限界确定隧道的内轮廓尺寸，根据经验类比法确定隧道衬砌的类型，衬砌的内径，外径和管片的厚度。隧道的衬砌类型选为装配式衬砌中的板型管片，衬砌的内径为5500mm，外径为6200mm，厚度为350mm。根据选线进行了隧道结构设计。选取了代表断面采用修正惯用法对截面内力进行计算。对计算出的内力进行基本组合，对盾构隧道的管片，采用矩形截面计算图示进行了配筋设计，螺栓设计，同时对设计的衬砌结构进行了稳定性的验算，经过计算管片的纵向配筋采取对称配筋，纵向配有7根直径为32mm的HRB400钢筋。箍筋布置为间距90mm直径为16mm的四肢箍，钢筋等级为HRB400。同一环中，管片与管片的连接采用2个强度等级为10.9半径为36mm的螺栓。管片环与管片环之间的螺栓连接采取12个与环中连接螺栓一样规格型号，并等间距布置。通过了稳定性验算。对线路曲线段进行了楔形环的设计和排版设计，楔形量为38.3mm，楔形角为0.358°，在圆曲线半径为360m处标准环与楔形环的配比为5:4，在圆曲线半径为400m处标准环与楔形环的配比为3:2。对隧道结构进行了防水设计，主要为管片自身防水，接缝防水，嵌缝防水，螺栓孔防水，注浆孔防水等。对隧道施工监控量测进行了设计，主要是地表沉降监测，隧道上方影响范围内的建筑物下沉及倾斜监测，地下水位监测，隧道周边收敛监测以及拱顶下沉监测等，并绘出了相关的施工图纸。

关键词：区间隧道设计，线路平面设计；线路纵断面设计；隧道衬砌结构设计；楔形环

目  录

摘  要 I

Abstract II

目  录 IV

第1章 概述 - 1 -

1.1 工程地质与水文地质概况 - 1 -

1.1.1工程地质 - 1 -

1.1.2水文地质 - 2 -

1.1.3工程地质及水文地质评价 - 2 -

1.1.4气象条件 - 3 -

1.2设计依据 - 3 -

1.3设计概述 - 3 -

第2章 区间隧道线路设计 - 6 -

2.1区间隧道线路平面设计 - 6 -

2.1.1相关技术标准和相关规定 - 6 -

2.1.2线路平面设计 - 7 -

2.2区间线路纵断面设计 - 23 -

2.2.1相关技术标准和相关规定 - 23 -

2.2.2线路纵断面设计 - 24 -

第3章  区间隧道衬砌结构设计 - 34 -

3.1 区间隧道荷载计算代表断面选取和衬砌结构相关参数的拟定 - 34 -

3.1.1区间隧道荷载计算代表断面选取 - 34 -

3.1.2衬砌结构尺寸的拟定 - 35 -

3.2衬砌结构荷载计算 - 36 -

3.2.1里程CK0+480处荷载计算 - 36 -

3.2.2里程CK0+960处荷载计算 - 40 -

3.2.3施工荷载 - 43 -

3.3隧道衬砌结构内力计算 - 43 -

3.3.1里程CK0+480处内力 - 43 -

3.3.2里程CK0+960处内力 - 45 -

3.3.3施工荷载内力 - 48 -

3.3.4内力计算结果 - 49 -

3.4管片配筋计算 - 51 -

3.4.1管片纵向钢筋的配置 - 51 -

3.4.2螺栓接头设计 - 54 -

3.4.3管片箍筋的配置 - 56 -

3.5衬砌结构稳定性验算 - 57 -

3.5.1管片裂缝宽度验算 - 58 -

3.5.2盾构施工时千斤推力的安全度的验算 - 59 -

3.5.3抗浮验算 - 59 -

3.6管片在曲线处的排版 - 59 -

3.6.1平面曲线中圆曲线上的管片环排版 - 59 -

3.6.2平面曲线当中缓和曲线上的管片环排版 - 62 -

3.6.3竖曲线上管片环的排版 - 63 -

3.7管片的最终参数的确定 - 63 -

第4章 结构防水设计 - 64 -

4.1管片自身防水 - 64 -

4.2接缝防水 - 64 -

4.3嵌缝防水 - 65 -

4.4螺栓孔及注浆孔的防水措施 - 65 -

4.5地层和管片孔隙的防水措施 - 66 -

4.6施工中应注意的问题 - 66 -

第5章 施工监控量测设计 - 67 -

5.1监测目的 - 67 -

5.2监测内容 - 67 -

5.3监测方案说明 - 69 -

    5.4监测资料的收集整理和信息反馈 - 69 -

致 谢 - 73 -

参考文献 - 74 -
