J926-扬州市某高校教学楼设计-5层，7353平米 下载积分：200　资料编号： J926

作品包括:

Word版说明书1份,共152页，约35000字

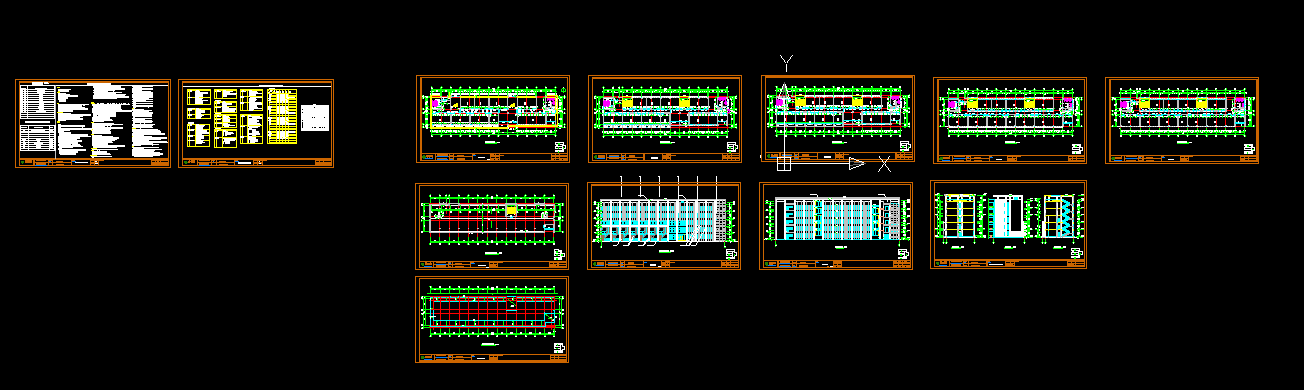

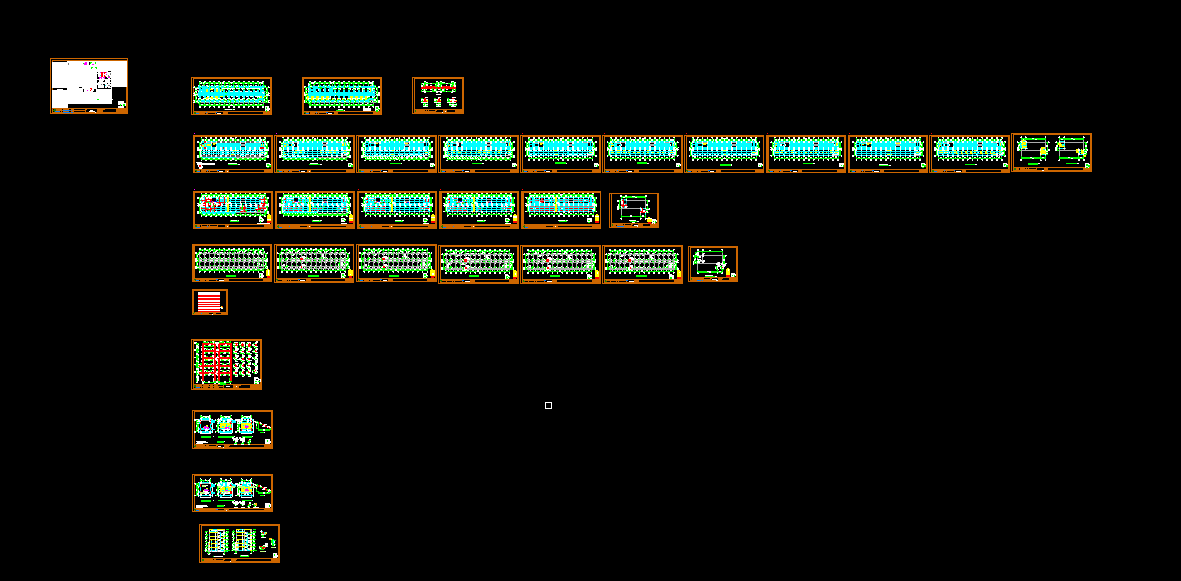

CAD版本图纸，共45张

【摘要】 本工程为扬州市某高校公共教学楼(A座)（丙类），工程地点位于扬州市邗江区，主体为五层，局部六层，有两部楼梯（一部通向五层，一部通向六层），为钢筋混凝土框架结构。本建筑一层、二层、三层为、四层为教室。首先进行建筑设计，利用天正建筑软件，绘制建筑平面图、立面图、剖面图。经过细致的结构方案论证，该工程上部结构采用纵横向承重的钢筋混凝土框架结构，下部结构采用钢筋混凝土柱下交叉条形基础。因为该工程抗震设防烈度为7度(0.15g)，所以不考虑竖向地震作用。在用底部剪力法求出水平地震作用后，利用D值法完成了水平地震作用下的一榀框架的内力计算。采用弯矩二次分配法分别完成了竖向恒载和活载最不利布置作用下的内力计算。并且，考虑结构构件的地震作用效应与其它荷载效应的基本组合及无地震作用效应的其它荷载效应的基本组合两种情况，对框架内力进行组合，得出框架梁柱的控制内力，进而完成了梁柱截面的配筋计算。进行了基础的设计及零星构件的设计。同时利用PKPM软件对本工程进行了结构设计，绘制了梁、板、柱、基础配筋图以及一榀框架配筋图。

【关键词】 建筑设计，框架结构，内力分析，内力组合，截面设计

目录

1 建筑设计说明 1

1.1 设计依据 1

1.1.1 工程概况 1

1.1.2 建筑初步设计 1

1.1.3 设计原始数据 1

1.2 建筑设计说明 3

1.2.1 建筑面积 3

1.2.2 楼地面 3

1.2.3 屋面 3

1.2.4 油漆 3

2 结构方案设计 4

2.1 结构方案 4

2.1.1 材料的选用 5

2.1.2 抗震设防烈度 5

2.2 构件几何尺寸的确定 5

2.2.1 板厚 5

2.2.2 柱截面尺寸 6

2.2.3 梁截面尺寸 6

3 荷载标准值计算 7

3.1 楼面屋面板恒载标准值 7

3.1.1 恒荷载的计算 7

3.2 活载标准值 8

3.2.1 活载标准值 8

3.3 线荷载计算 8

3.3.1 墙体材料恒载 8

3.3.2 梁上线荷载计算 8

4 楼梯设计 9

4.1 梯段板设计 10

4.2 平台板设计 11

4.3 平台梁设计 12

5 楼面现浇板及次梁设计 15

5.1 楼面板荷载计算 15

5.2 楼面板内力及配筋计算 15

5.2.1 双向板板设计 16

5.2.2 单向板设计 19

5.3 连续次梁内力及配筋计算 20

5.3.1次梁 20

6 水平地震作用标准值的计算 26

6.1 重力荷载代表值计算 26

6.1.1 一层荷载 26

6.1.2 二层荷载 27

6.1.3 三层荷载 28

6.1.4 四层荷载 29

6.1.5 五层荷载 30

6.1.6 六层荷载 31

6.2 侧移刚度的计算 32

6.2.1 梁线刚度计算 32

6.2.2 柱侧移刚度计算 34

6.2.3 各层D值汇总 40

6.3 自振周期计算 40

6.4 横向地震作用计算 41

7 内力分析 42

7.1 水平地震作用下框架KJ-5内力分析 42

7.1.1 确定各柱层间剪力以及柱端弯矩 42

7.1.2 确定梁端弯矩以及梁端剪力 43

7.2 竖向荷载作用下框架KJ-5的内力分析 45

7.2.1 框架KJ-5恒载作用下计算简图的建立 45

7.2.3 框架KJ-5内力计算 52

8 框架内力组合 60

8.1 框架梁内力组合原则 60

8.2 框架柱内力组合原则 62

8.3 框架梁的内力组合算例 63

8.3.1 梁支座负弯矩组合的设计 63

8.3.2 梁跨内弯矩 64

8.3.3 支座正弯矩 64

8.3.4 梁端剪力 64

8.4 框架柱的内力组合算例 65

8.4.1 柱端M、N组合设计值 65

8.4.2 柱端弯矩设计值的调整 66

8.5 框架KJ-5内力组合表 66

9 框架梁柱截面设计 74

9.1 框架梁的设计 74

9.2 框架柱的设计 78

9.2.1 框架柱的设计 78

9.2.2 以第五层B柱为例说明计算过程 78

9.2.3  柱箍筋计算 79

10 基础设计 81

10.1 尺寸设计 81

10.2 材料 82

10.3 计算基础尺寸 82

10.4 采用倒梁法进行地梁的内力分析 84

10.5 配筋计算 86

11 PKPM计算书 87

11.1 总信息 87

11.2周期、振形、地震力 97

11.3结构位移 109

11.4 梁柱尺寸校核 114

11.5 荷载校核 118

11.6柱子配筋 124

11.7 梁配筋 131

11.8 PK-KJ5 137

11.9 JL-5 140

参考文献 145

谢  辞 146

外文翻译 147
