J928-南通大学电子楼设计-7层5500平米-办公教学 下载积分：200　资料编号： J928

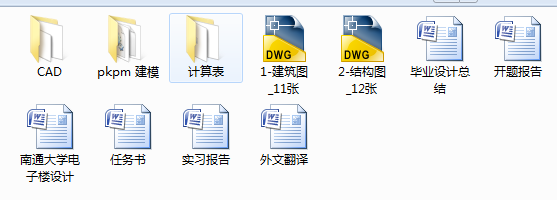

作品包括:

Word版说明书1份,共140页，约36000字

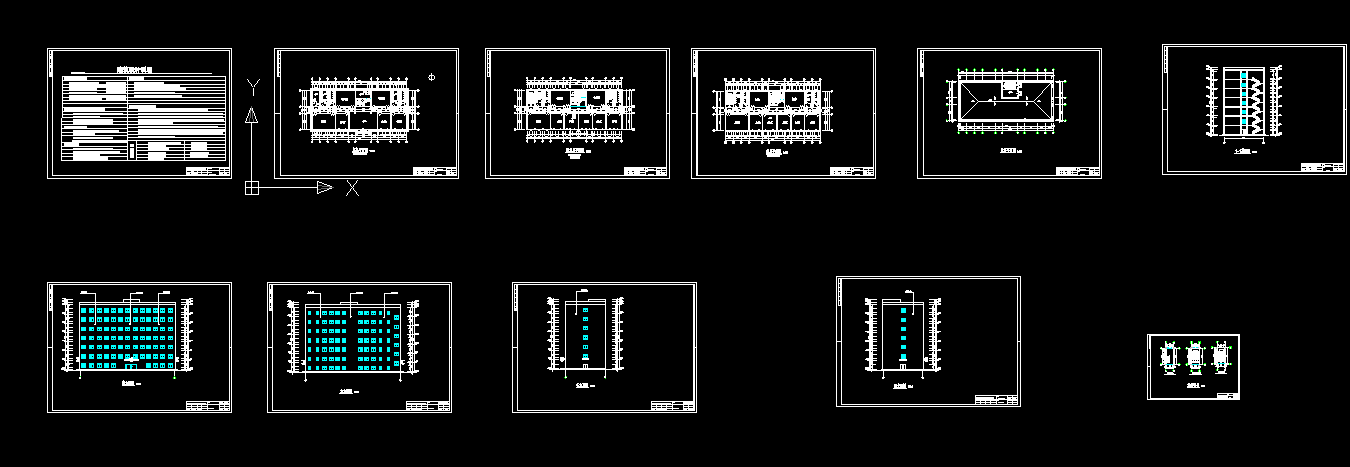

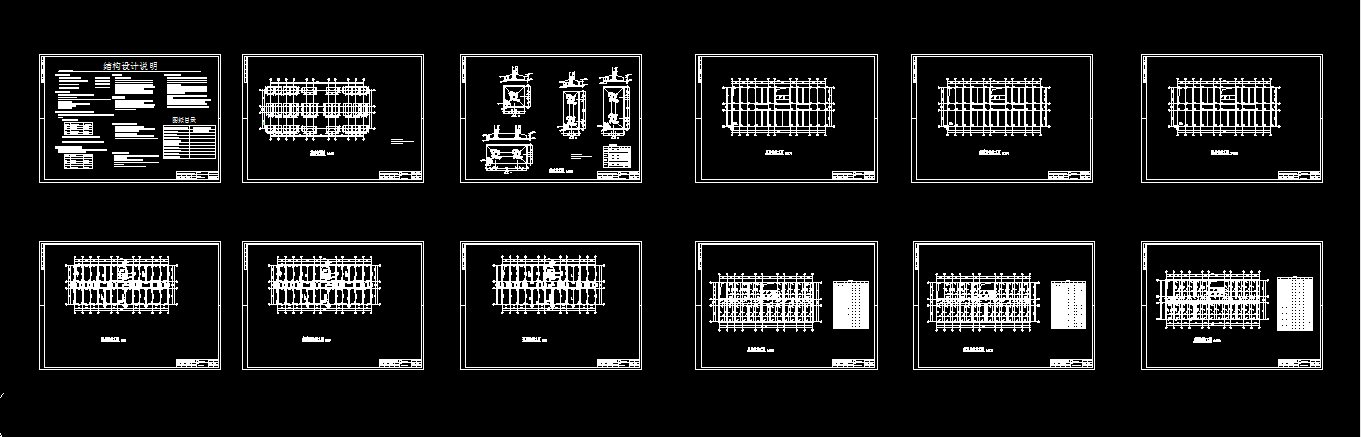

CAD版本图纸，共23张

摘要

该毕业设计为南通大学电子楼设计，建筑面积5500m²左右，采用框架结构体系，依据办公楼设计、抗震等方面的要求确定合理的结构形式以及结构布置方案。完成建筑设计，并且绘制建筑平面图、建筑立面图以及建筑剖面图等。

本设计选取一榀框架进行内力以及配筋计算。首先，确定构件截面尺寸，进行恒荷载，活荷载，风荷载及地震荷载的计算；其次进行结构内力分析，找出最不利内力组合，开始梁、柱配筋计算；然后进行基础和楼梯的计算；最后用PKPM软件进行电算校核，并绘制梁、板、柱、基础结构施工图。

本设计涉及诸多专业知识，并运用了D值法及弯矩二次分配法，还运用了PKPM专业软件。

关键词：框架结构，钢筋混凝土，抗震，内力计算

目录

摘要 I

ABSTRACT II

1工程概况 1

1.1设计资料 1

2建筑设计 3

2.1设计概况 3

2.2建筑平面设计 3

2.3建筑立面设计 3

2.4剖面设计 3

3结构设计 8

3.1结构选型及结构材料确定 8

3.2计算简图及梁柱线刚度 9

3.3荷载计算 13

3.4横向水平风荷载作用下内力和侧移计算 19

3.5横向水平地震荷载作用下内力和侧移 29

3.6竖向荷载作用下框架结构内力计算 39

3.7框架梁柱的内力组合 48

3.8框架梁设计 73

3.9框架柱设计 89

3.10基础设计 112

3.11楼梯设计 117

4 PKPM点算与手算比较 122

5施工方案设计 125

5.1工程概况和编制依据 125

5.2工程地质条件 125

5.3施工准备 125

5.4施工部署 126

5.5分项工程施工工艺 127

5.6安全保证措施 130

5.7节约措施 130

5.8冬期主要施工方法和措施 131

参考文献 132

致谢 133
