K576-小型盐浴炉快速淬火装置设计 下载积分：50　资料编号： K576

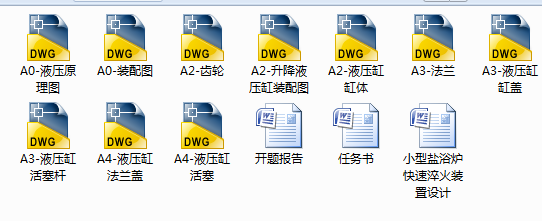

作品包括:

说明书一份，共43页，约17000字

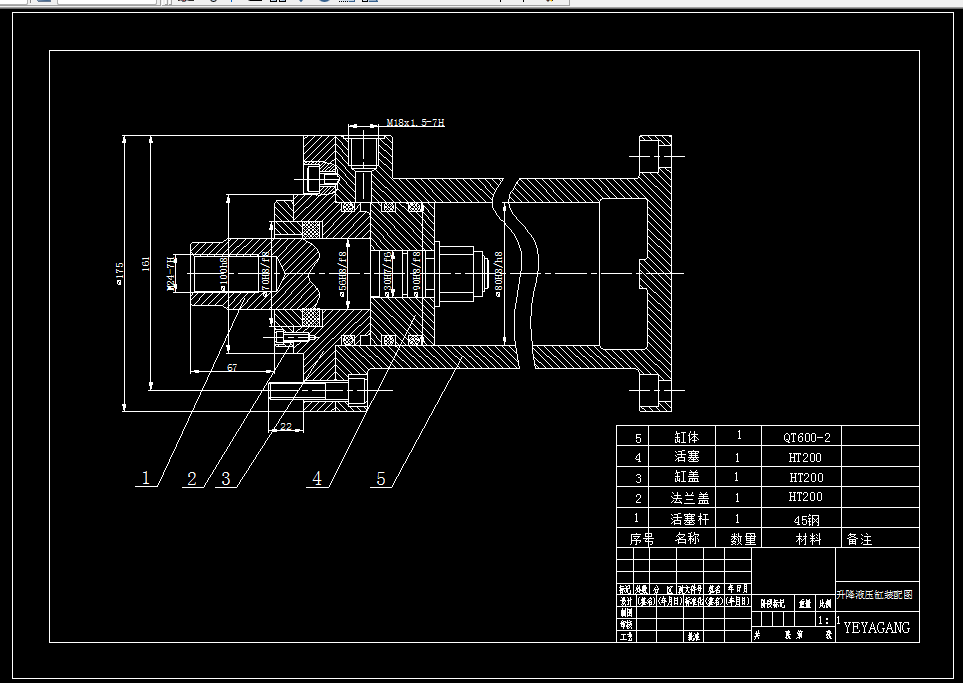

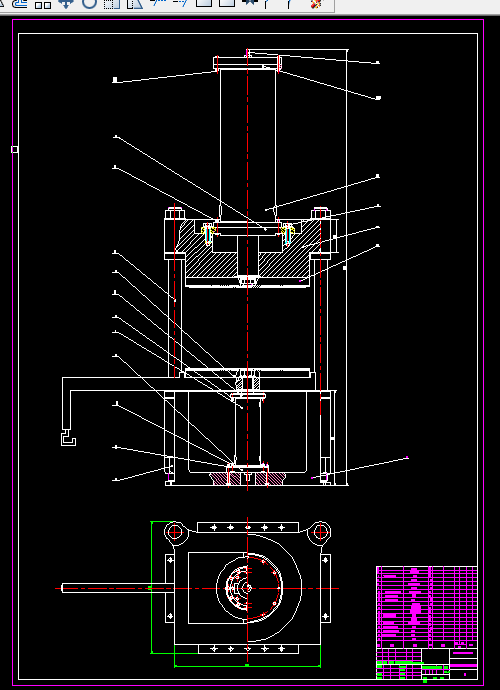

CAD版本图纸，共10张

摘  要

盐浴炉是用熔融盐液作为加热介质、将工件浸入盐液内加热的工业炉。根据炉子的工作温度，通常选用氯化钠、氯化钾、氯化钡、氰化钠、氰化钾、硝酸钠 、硝酸钾等盐类作为加热介质。盐浴炉的加热速度快，温度均匀。工件始终处于盐液内加热，工件出炉时表面又附有一层盐膜，所以能防止工件表面氧化和脱碳。盐浴炉可用于碳钢、合金钢、工具钢、模具钢和铝合金等的淬火、退火、回火、 氰化、 时效等热处理加热，也可用于钢材精密锻造时少氧化加热。盐浴炉加热介质的蒸气对人体有害，使用时必须通风。盐液温度依盐液成分而不同,一般在150～1300℃之间。磁场的作用能使盐液循环翻动,有利于盐液温度均匀,又能提高工件的加热速度。由于温度超过人体所能承受的范围，必须要有一套装置来完成淬火要求。

关键词：盐浴炉，加热介质，淬火装置

目  录

摘  要 I

Abstract II

目  录 III

第1章 绪论 1

1.1 盐浴炉介绍 1

1.2 选题依据 2

1.3 课题内容及思路 2

第2章 液压原理图设计 5

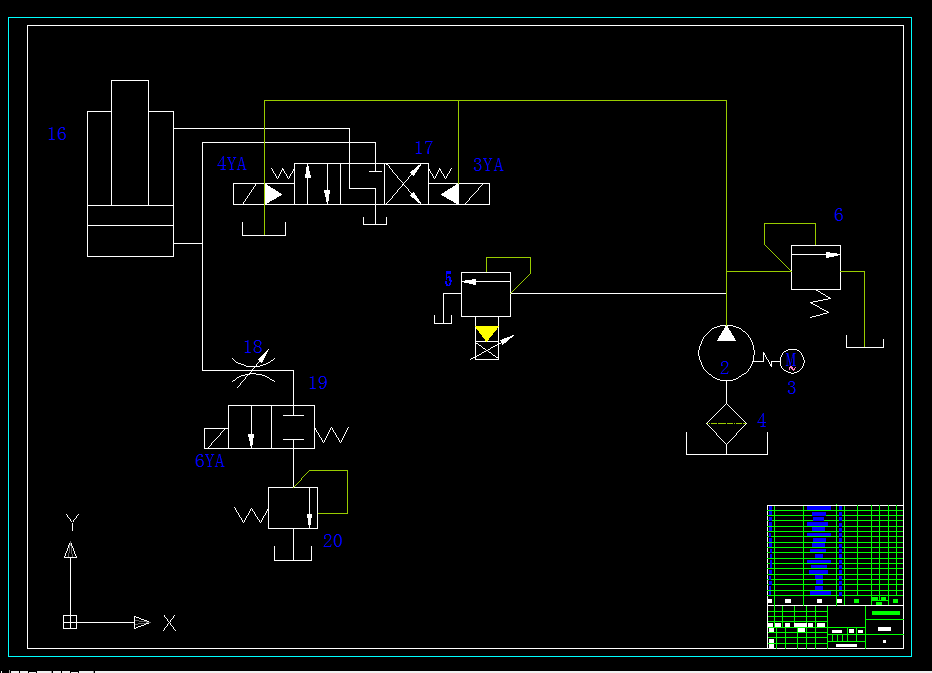

2.1 液压机液压系统图拟定 5

2.2 工作循环图 7

第3章 升降液压缸设计 8

3.1 初步确定液压缸参数 8

3.2 活塞杆的设计与计算 9

3.3 液压缸工作行程的确定 10

3.4 活塞的设计 11

3.5 导向套的设计与计算 11

3.6 端盖和缸底的设计与计算 13

3.7 缸体长度的确定 14

3.8 缓冲装置的设计 14

3.9 排气装置 14

3.10 密封件的选用 16

3.11 防尘圈 17

3.12 液压缸的安装连接结构 17

第4章 液压泵的参数计算 19

第5章 电动机的选择 19

第6章 液压元件的选择 20

6.1 液压阀及过滤器的选择 20

6.2 油管的选择 22

6.3 油箱容积的确定 22

第7章 验算液压系统性能 22

7.1 压力损失的验算及泵压力的调整 22

7.2 液压系统的发热和温升验算 24

第5章 传动部分设计 26

5.1主传动系统设计 26

5.2 减速系统（确定齿轮的参数） 26

5.2.1选择材料 26

5.2.2 压力角 的选择 27

5.2.3 齿数和模数的选择 27

5.2.4齿宽系数 27

5.2.5 确定齿轮传动的精度 27

第6章 手臂结构设计 28

6.1 手臂伸缩与手腕回转部分 28

6.1.1 结构设计 28

6.1.2 导向装置 29

6.1.3 手臂伸缩驱动力的计 29

6.2 手臂升降和回转部分 30

6.2.1 结构设计 30

6.3手臂伸缩的设计 31

总结与展望 35

参考文献 36

致 谢 37
