K644-基于S7-200 PLC和MCGS组态的煤矿带式输送机速度控制系统 下载积分:150 资料编号: K644

1.打开支付宝或者微信扫描二维码。
2.填写金额:150
3.添加备注,填写资料编号:
资料编号: K644
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

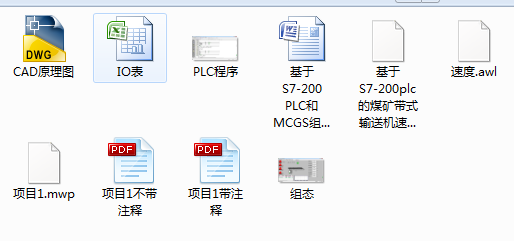

Word版说明书1份,共33页,约2900字

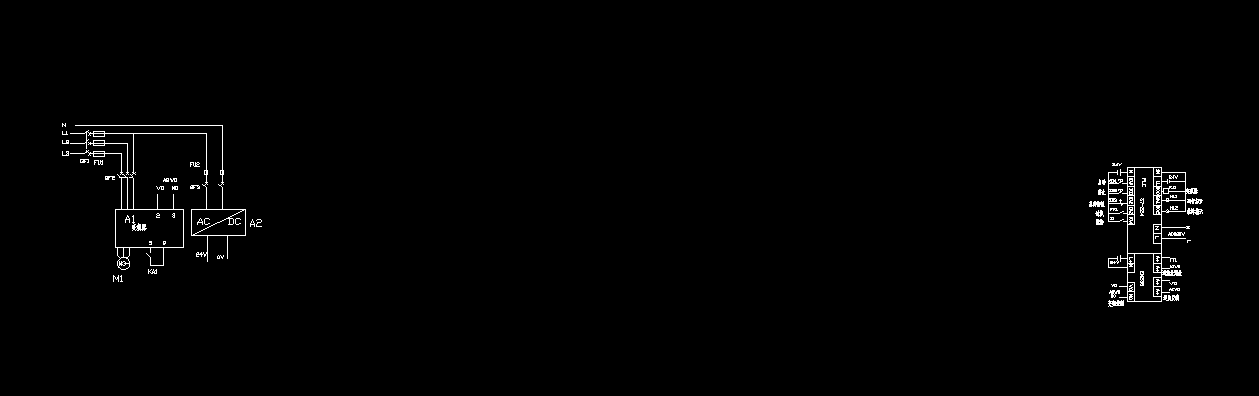

CAD版本图纸,全套

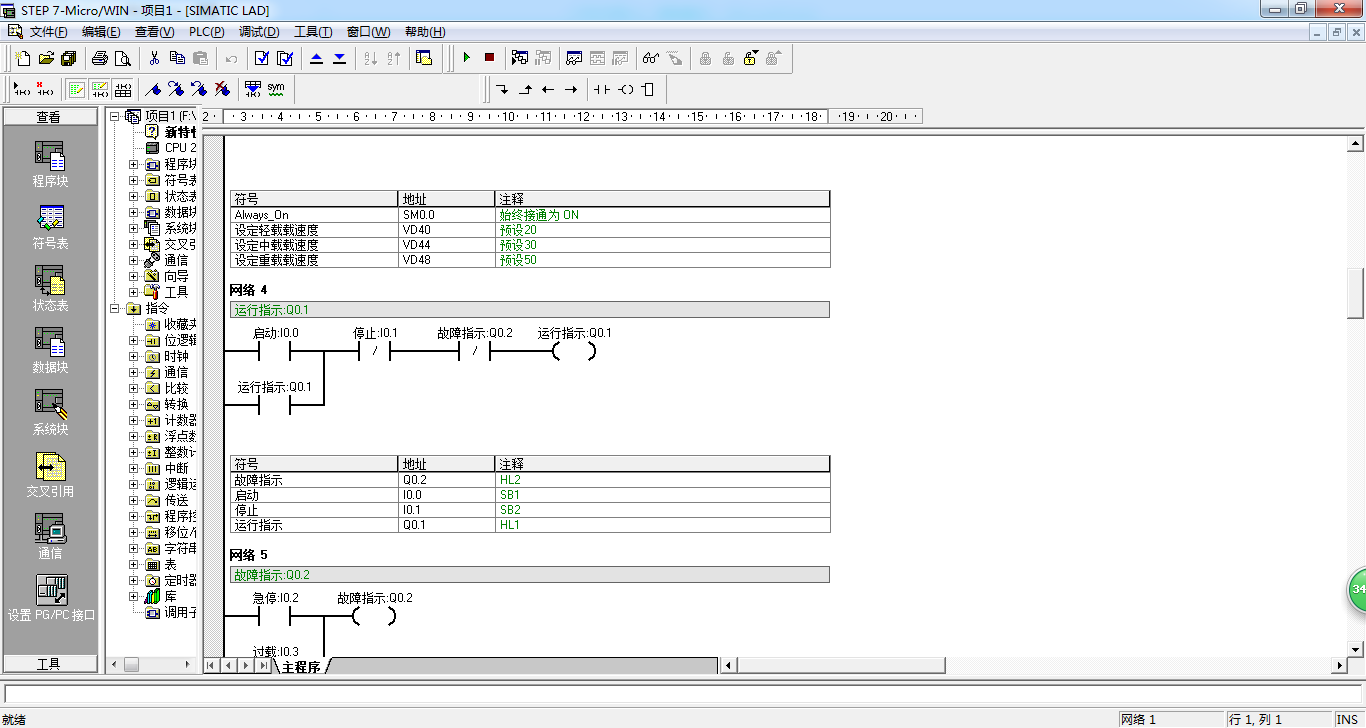

PLC程序

组态动画


摘  要

本课题使用使用S7-200 PLC和和西门子MM440变频器,MCGS上位机组成一控制系统,用于控制矿井传送带机的速度控制,采用模拟量输入模块读取负载重量,根据负载是轻载,中载,和重载,调整变频器速度,为低速,中速和高速,从而节省了能源。设计了主电路图和控制电路图,分配了输入和输出点,设计了输入和输出接线图,使用编程软件编写了梯形图和语句表程序,使用MCGS设计了监控画面,达到了设计目的。

  关键词:PLC  煤矿输送带机  昆仑通态


目  录

第一章  控制要求 5

第二章  硬件设计 6

2.1 主电路设计 6

2.2 I/O口分配表 7

2.3 PLC接线图 7

第三章  软件设计 9

3.1 PLC内部使用地址 9

3.2 PLC梯形图 9

3.3 语句表程序 16

第四章  组态画面设计 20

4.1 通信设定 20

4.2 组态变量的建立 22

4.3建立画面 25

4.4 运行 28

设计总结 31

参考文献 32
