K701-采用PLC控制的X6132型铣床液压传动系统设计 下载积分：150　资料编号： K701

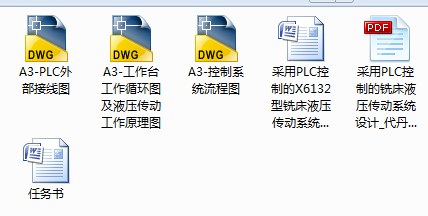

作品包括:

说明书一份，共30页，约10000字

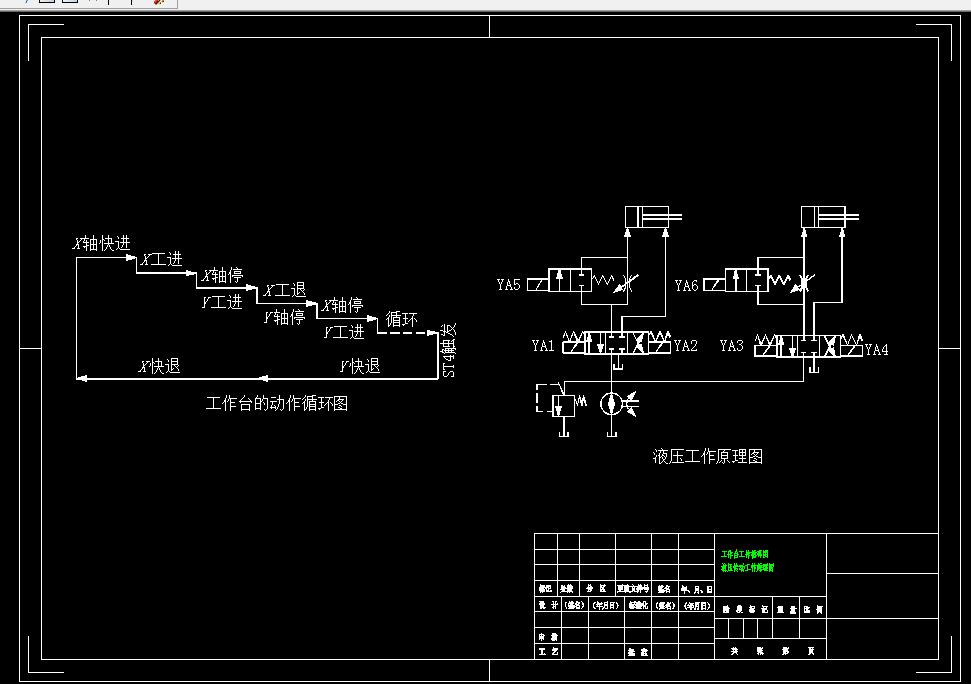

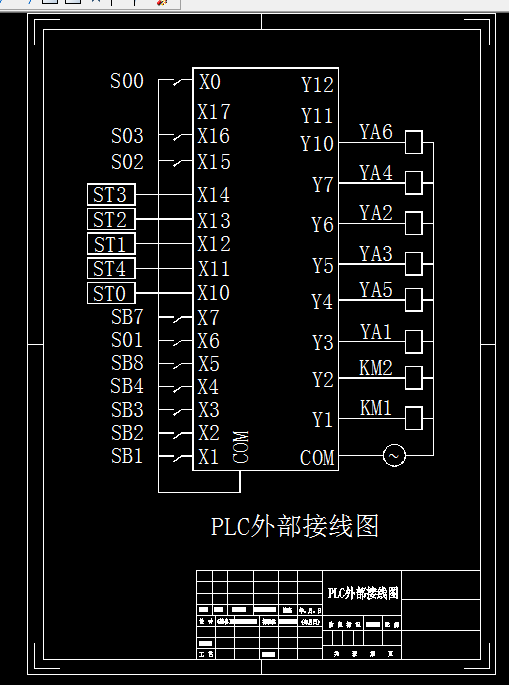

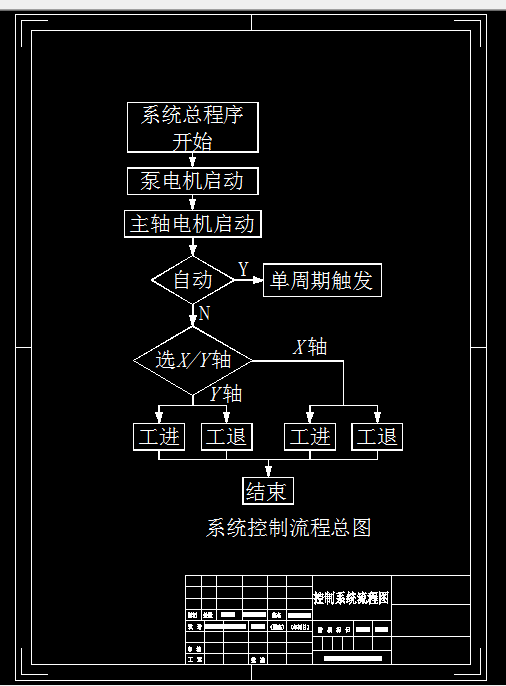

CAD版本图纸，共3张

摘 要

随着现代机械制造工业的快速发展，制造装备的改进显得尤为重要，尤其是金属切削设备的改造是提高生产力一项重要因素。X6132型专用铣床液压系统的设计，除了满足主机在动作和性能方面规定的要求外，还必须符合体积小、重量轻、成本低、效率高、结构简单、工作可靠、使用和维修方便等一些公认的普遍设计原则。铣床液压系统的设计主要是根据已知的条件，来确定液压工作方案、液压流量、压力和液压泵及其它元件的设计。通过对专用铣床进行改造实现液压夹紧和液压进给，使其在生产过程中据有降低成本、工作可靠平稳，易于实现过载保护等优点。

以X6132型铣床铣床十字滑台为研究对象，通过对X6132型铣床的工作过程和控制要求进行分析，给出了机床动作循环图、液压工作原理图；采用PLC控制铣床液压传动系统，并进行软、硬件设计，绘制了PLC外部接线图，列出了I/O地址分配表等。实验结果表明，采用PLC控制铣床液压传动系统，可以对其进行实时监控，大大缩短了安装和调试时间。

    关键词：PLC，液压传动，铣床，X6132

目 录

摘 要 I

ABSTRACT II

1.绪论 3

1.1本课题的研究内容和意义 3

1.2国内外的发展概况 3

1.3本课题应达到的要求 3

2 液压传动的基本概念和特点 4

2.1 液压传动的基本概念 4

2.2 液压传动的特点 4

2.3 液压技术的应用 4

2.4 液压系统的设计原则与策略 5

2.5 液压系统绿色设计原则 5

2.6 设计目的 6

2.7 设计中应注意的问题 6

3 X6132型铣床液压系统设计要求和工况分析 7

3.1 X6132型铣床液压系统设计要求和工况分析 7

3.1.1 明确设计要求 7

3.2.2 工况分析 7

3.2拟定液压系统原理图 10

3.2.1 X6132型铣床液压回路选择 10

2.2液压系统原理图 10

3.3 X6132型铣床液压系统的计算和选择液压元件 11

3.3.1液压缸的主要尺寸的确定 11

3.3.2确定X6132型铣床液压泵的流量、压力和选择泵的规格 12

3.3.3 X6132型铣床液压阀的选择 14

3.4 液压系统的验算 15

3.4.1压力损失的验算 15

3.4.2系统温升的验算 18

4 X6132型铣床液压传动PLC控制设计 20

4.1 X6132型铣床控制要求分析 20

4.2液压控制回路 21

4.3 X6132型铣床PLC控制系统硬件设计 22

4.3.1 PLC外部接线 22

4.3.1  I/Ｏ端口分配 23

4.4 PLC控制系统软件设计 24

结 论 25

致谢 26

参考文献 27
