K803采矿工程毕业设计（论文）-安家岭煤矿4#煤层开采设计 下载积分：50　资料编号： K803

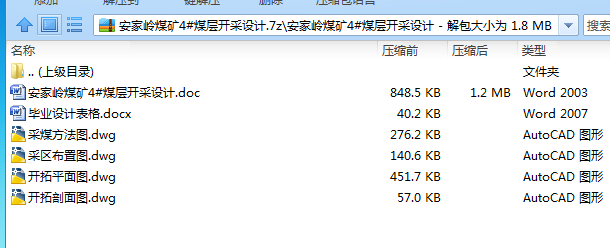

作品包括:

Word版说明书1份,共59页，约26000字

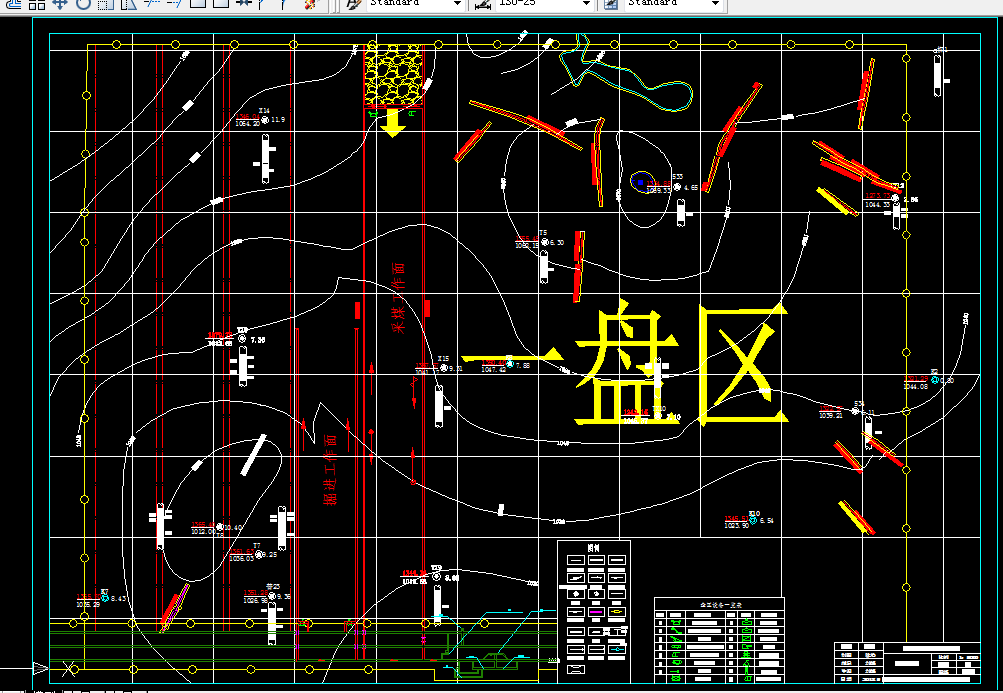

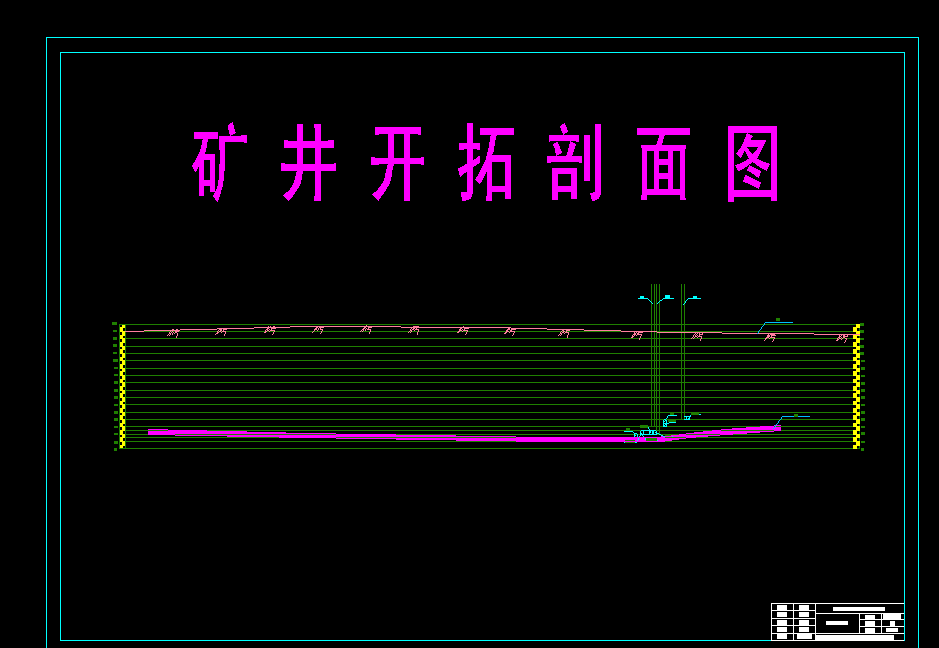

CAD版本图纸，共4张

摘    要

安家岭一号井工矿井田位于山西省朔州市境内，公路交通便利。东西长 4.2～5.8 km， 平均 5 km；南北宽 3.5～4.2 km，平均 3.85 km，面积 16.2km2。本井田内的可采煤层有 4 煤、9 煤、11 煤，厚度分别为 12.24 m、12.91 m、16.47 m，总厚度为 41.62 m。4 煤和11 煤倾角平均为5°，9 煤层倾角平均为6°，近水平巨厚煤层。井田内4#层工业储量277Mt，可采储量257.9 Mt。矿井平均涌水量为 150m3/h，最大涌水量为 180 m3/h，属于水文地质条件比较简单的矿井。瓦斯的平均绝对涌出量为 0.94 m³/min，相对瓦斯涌出量为 0.12 m³/t，属于低瓦斯矿井，煤层有潜在煤尘爆炸危险。

矿井设计生产能力按年工作日 300 天计算。矿井工作制度设计采用“四、六”工作制，每天四班作业（三班生产、一班检修），每天净工作时间为 20  h，以缩短井下工人的辅助劳动时间，减轻煤矿工人的劳动强度。

安家岭一号井工矿年设计生产能力 4.17Mt/a，服务年限51a。采用主立副立回风立井单水平集中开拓。矿井采用单一倾向长壁综合机械化放顶煤采煤法。工业广场位置的选择，有利于井田开拓和带区布置，有利于矿井建设施工和工业场地布置，同时，其所在地 4 煤较薄，压煤相对较少。

首采工作面平均推进长度为 1460 m。矿井布置一个综采工作面保证全矿井的产量，使用综合机械化采煤工艺，工作面长 150m，煤的运输采用带式输送机运输，辅助运输使用无轨胶轮车。

经过比较,根据矿井的地质条件、瓦斯情况、开拓方式及井筒布置形式，确定矿井通风系统前期为中央并列式，后期为两翼对角式。前期，主立井和副立井进风，中央风井回风；后期，主立井、副立井、中央风井均进风，两翼的风井回风。主扇的工作方法为抽出式，工作面通风方式为“U”形通风。矿井灾害防止包括防治瓦斯、煤尘、火灾、水灾和顶板事故。

在设计过程中，结合了矿井的地质情况、煤层的受力等情况以及国内外的先进经验对倾斜长壁综放面倾斜长度及走向长度的合理确定进行了理论分析，这样使建成的矿井更加与实际相符。

关键词：倾斜长壁；综放；立井单水平开拓；

目    录

1.矿井概述以及矿井地质构造1

1.1矿区概述1

1.1.1矿山简介1

1.1.2矿井地理位置及交通情况1

1.1.3矿井地形地貌1

1.1.4矿井水文特征2

1.1.5矿区气候以及地震情况2

1.1.6 矿区经济概况2

1.1.7 相邻矿井大致概况3

1.2井田地质特征3

1.2.1区域地质特征3

1.2.2地层特征3

1.2.3地质构造5

1.2.4水文地质情况8

1.3煤层特征9

1.3.1煤层赋存情况9

2井田境界及储量12

2.1井田境界12

2.1.1井田划分的原则12

2.1.2井田划分的方法13

2.2矿井工业储量13

2.3矿井可采储量14

2.4矿井设计生产能力及服务年限17

2.4.1矿井工作制度17

2..4.2确定依据17

2.4.3矿井服务年限17

2.5井型校核18

2.5.1煤层开采能力18

3.井田开拓19

3.1井田开拓的基本问题19

3.1.1井硐形式、数目及配置20

3.1.2开采水平的确定22

3.1.3工业广场的位置、形状和面积的确定22

3.1.4开拓巷道布置方式23

3.1.5矿井开拓方案23

3.1.6矿井开拓方案比较23

3.2矿井基本巷道24

3.2.1主立井24

3.2.2副立井24

3.2.3回风立井25

3.3井底车场25

3.4主要开拓巷道26

4.带区巷道布置27

4.1煤层地质特征27

4.1.1盘区位置27

4.1.2带区煤层特征27

4.1.3煤层顶底板岩石构成情况27

4.1.4水文地质28

4.2带区巷道布置28

4.2.1盘区准备方式的确定28

4.2.2采煤方法及工作面长度的确定29

4.2.3盘区走向长度的确定29

4.2.4 盘区倾向长度的确定29

4.2.5煤柱尺寸的确定29

4.2.6盘区生产系统29

4.2.7盘区生产能力30

4.3盘区井底车场选型设计31

5采煤方法32

5.1采煤方法与工艺32

5.1.1盘区煤层特征及地质条件32

5.1.2确定采煤工艺方式33

5.1.3确定采煤方法33

5.1.4综采放顶煤工作面设备选型33

5.1.5回采巷道布置37

5.1.6回采巷道参数38

6矿井通风及安全技术39

6.1矿井通风系统选择的原则39

6.2矿井通风方式的选择39

6.3盘区通风方式布置40

6.3.1盘区通风系统基本要求：40

6.3.2盘区通风方式的确定40

6.4盘区风量大小确定40

6.5防止特殊灾害的安全措施41

6.5.1瓦斯管理措施41

6.5.2煤尘的防治42

6.5.3预防井下火灾的措施42

6.5.4防水措施42

7.矿井提升、运输和排水系统44

7.1主副井提升选型44

7.1.1主井提升44

7.2副井提升44

7.3矿井运输系统44

8.设计矿井基本经济技术指标46

参考文献48

致  谢49
