作品包括:
Word版说明书1份,共67页,约28000字

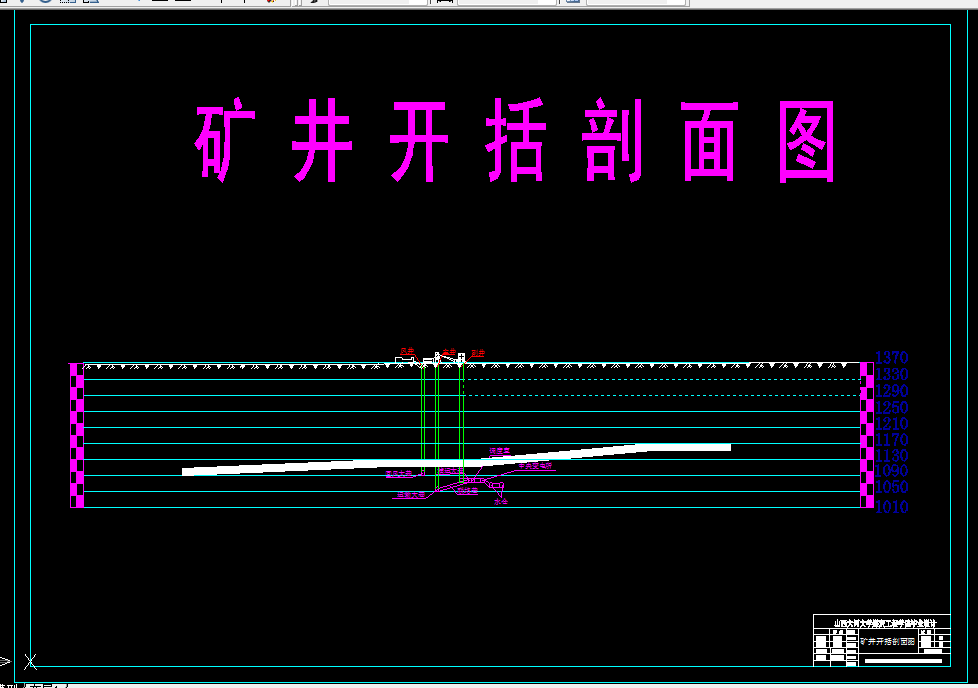

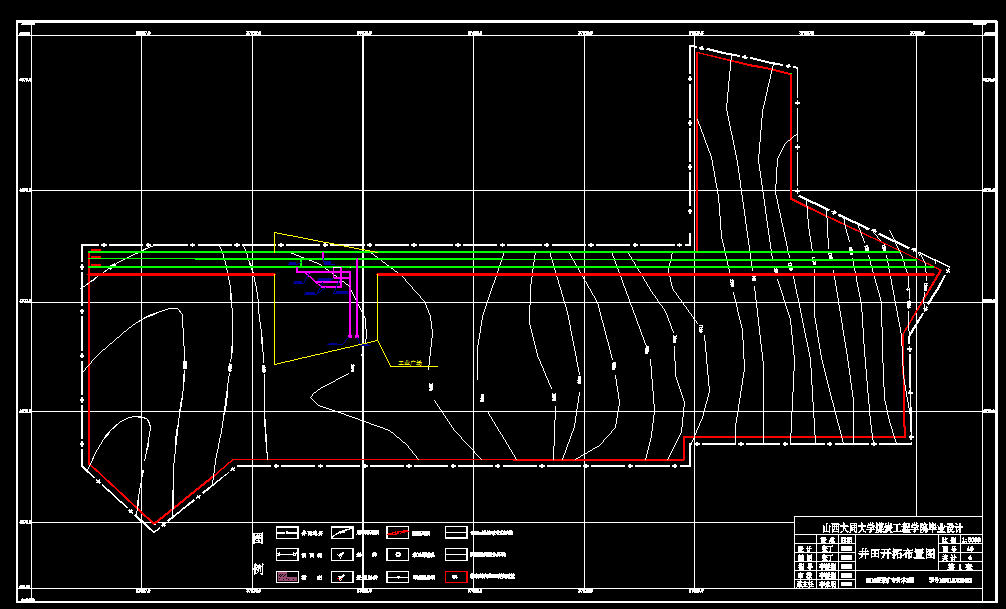

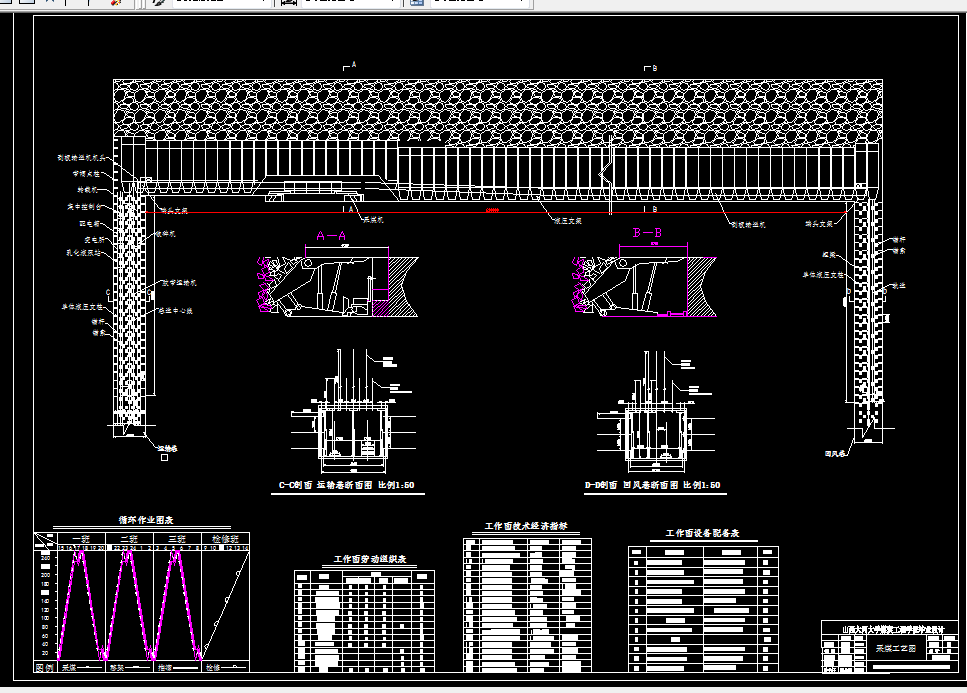

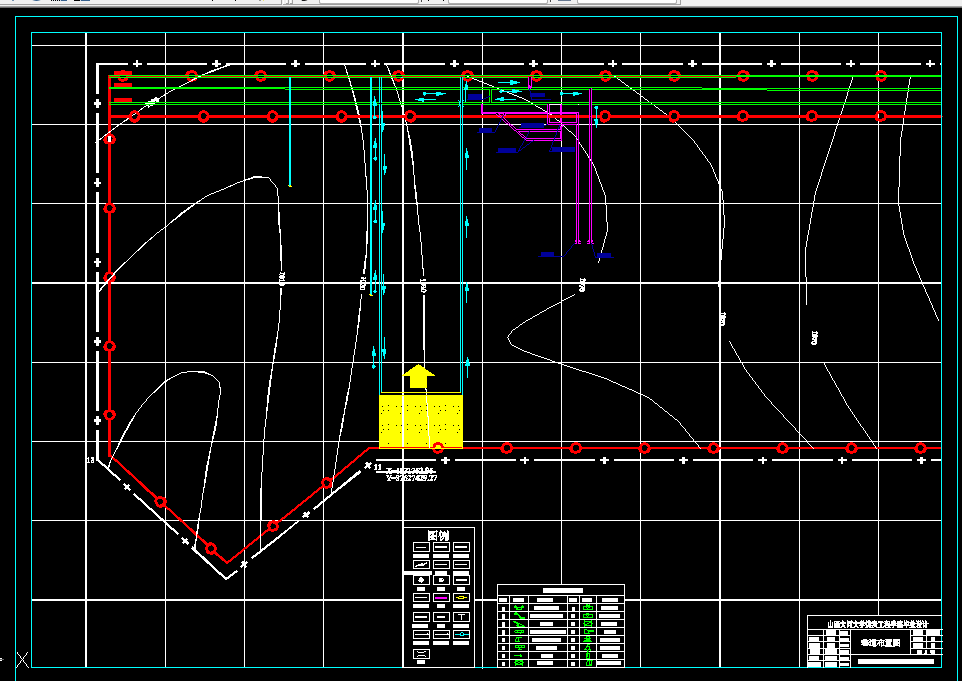

CAD版本图纸,共4张
摘 要
本设计说明书通过详细介绍山西同朔州平鲁区奥兴陶的井田概况和地质特征,经过一系列的方案论证比较,选择了适合本矿井的开拓方式、采煤方法和各生产系统。
本设计为井田11#煤层的矿井设计,该煤层地质构造比较简单,平均厚度为4m,煤层倾角0~6o,属于近水平煤层,有煤尘爆炸危险。矿山工业储量为2550万t,可采储量为2300万t吨,设计生产能力为90万t/a,服务年限为26年。
经过技术经济比较,选择了主斜井——副斜井开拓方案,其中主、副井为斜井,回风井选择了立井。辅助运输系统与主运输系统相分离,其中辅助运输采用绞车牵引矿车方式,技术工艺简单,操作便利。矿井采用机械式抽出式通风系统。
目 录
1 矿井概述及井田地质特征 1
1.1矿井概述 1
1.1.1 矿区分布特征 1
1.1.2 地形地貌 2
1.1.3 气象特征 2
1.1.4地震灾害 2
1.2井田地质特征 3
1.2.1井田地层 3
1.2.2地层特征 3
1.2.3地质构造 5
1.2.4水文地质特征 6
1.2.5矿井水文地质 6
1.2.6矿井充水原因分析 7
1.2.7 矿井水的主要灾害和防治 7
1.3煤层 8
1.3.1煤质 8
2 井田储量和服务年限 9
2.1 井田边境 9
2.1.1井田境界 9
2.1.2井田划分原则 10
2.2井田工业储量 11
2.3井田可采储量 11
2.3.1煤柱留设 11
2.4 井田初步设计的生产能力和服务年限 14
3 井田开拓 15
3.1开拓方案 15
3.1.1 矿井开拓方案的选择 15
3.1.2井筒布置 19
3.2矿井基本巷道 20
3.2.1主要巷道 20
3.2.2运输方式 22
3.2.3设备选型 24
4 采区巷道布置及装备 27
4.1盘区巷道布置 27
4.1.1首采区基本情况 27
4.2 采区巷道布置及生产系统 28
4.2.2设备选型 28
4.2.3采区布置方式 31
4.3采区运输、通风系统 32
5 采区布置与装备 33
5.1采煤方法 33
5.1.1采煤方法的选择 33
5.1.2回采工作面采煤、装煤、运煤方式及设备选型 33
5.1.3工作面顶板管理方式,支护设备选型 36
5.1.4工作面回采方向及超前关系 37
5.1.5采煤工作面的循环数、月进度、年进度及工作面长度。 37
5.1.6工作面回采工艺 37
5.2采区布置 37
5.2.1采区布置方式 37
5.2.2移交生产和达到设计生产能力时工作面个数及生产能力 38
5.2.3采区运输、通风、排水系统 38
6 矿井通风及安全技术 40
6.1矿井通风 40
6.1.1通风方式和通风系统 40
6.1.2风井数目、位置、服务范围及服务年限 40
6.1.3回采工作面、掘进工作面通风及硐室通风 40
6.1.4矿井风量、负压和等积孔 40
6.1.5通风设施 47
6.2灾害预防及安全装备 48
6.2.1瓦斯灾害预防措施 48
6.2.2粉尘灾害预防措施 51
6.2.3避灾路线 53
7 矿井提升、运输和排水系统 54
7.1提升设备 54
7.1.1提升设备现状 54
7.1.2设计提升方式 54
7.1.3主斜井提升设备 54
7.1.4副斜井提升设备 54
7.2排水设备 55
7.2.1二水平主排水泵房排水设备 55
8矿井设计基本技术经济指标 57
参考文献 60
致 谢 61
