K837-同煤集团忻州窑煤矿14号煤层矿井设计 下载积分：50　资料编号： K837

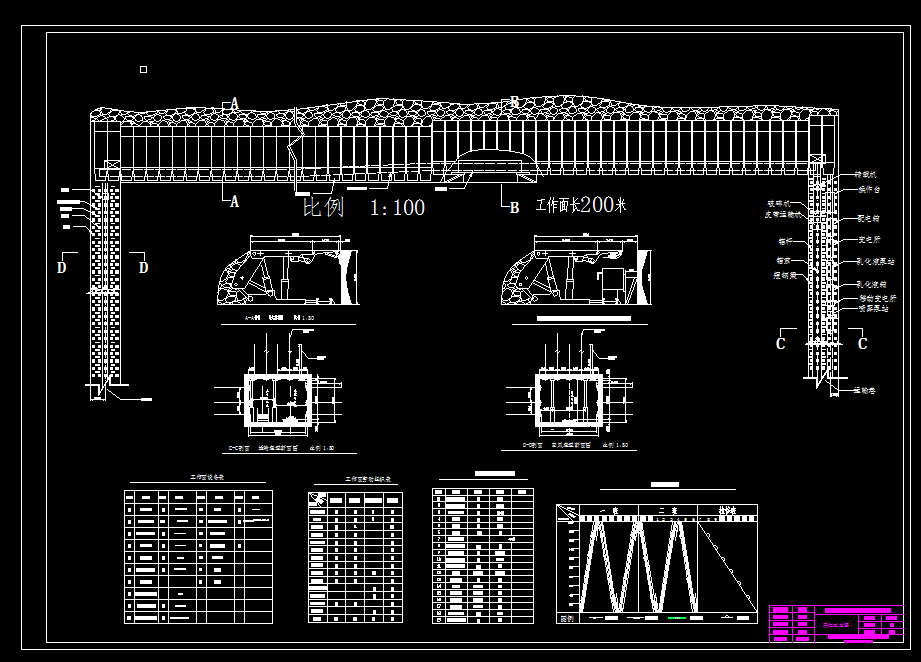

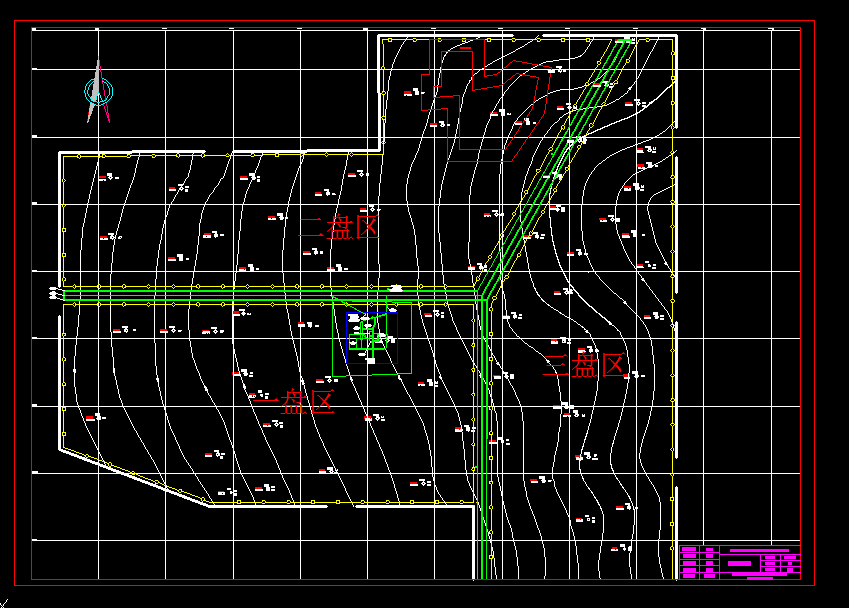

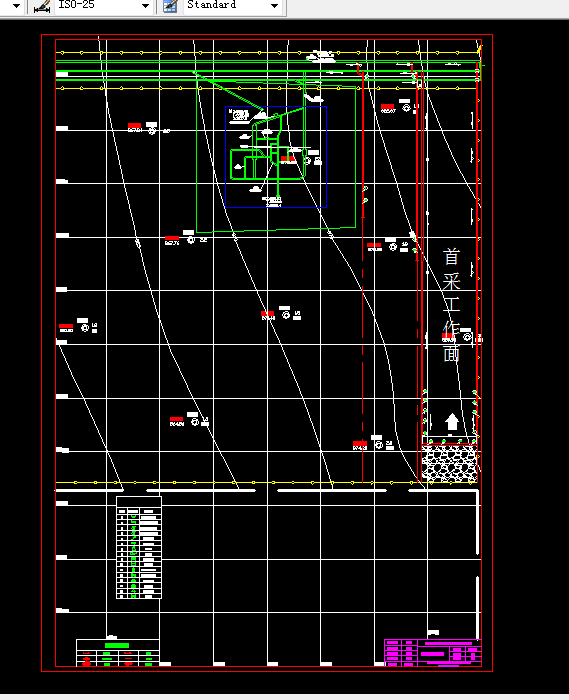

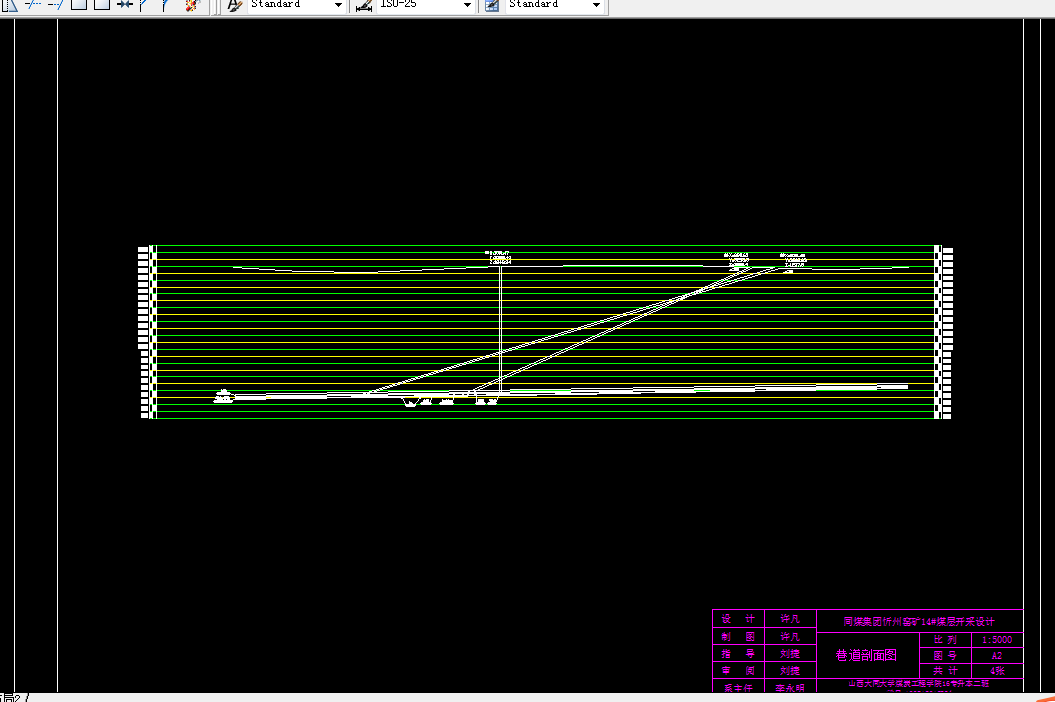

作品包括:

Word版说明书1份,共68页，约21000字

CAD版本图纸，共4张

摘    要

本设计说明书通过详细介绍山西同煤集团忻州窑矿的井田概况和地质特征，经过一系列的方案论证比较，选择了适合本矿井的开拓方式、采煤方法和各生产系统。

本设计为井田14#煤层的矿井设计，该煤层地质构造比较简单，平均厚度为2.3m，煤层倾角0～6o，属于近水平煤层，有煤尘爆炸危险。矿山工业储量为4530.5万t，可采储量为3081.6万t吨，设计生产能力为90万t/a，服务年限为47.9年。

经过技术经济比较，主、副井为斜井，回风井选择了立井。辅助运输系统与主运输系统相分离，其中辅助运输采用绞车牵引矿车方式，技术工艺简单，操作便利。

关键词：斜井开拓；盘区式；中央式

目    录

一 矿区概述及井田地质特征 1

1.1矿区概述 1

1.1.1地理位置 1

1.1.2地形特点 1

1.1.3交通条件 1

1.2井田地质特征 2

1.2.1煤质 2

1.2.2其它开采技术条件 3

二 矿井开拓 5

2.1 井田边界及储量 5

2.1.1井田边界 5

2.1.2矿井工业储量 5

2.1.3矿井可采储量 6

2.2矿井设计生产能力及服务年限 7

2.2.1矿井工作制度 7

2.2.2矿井设计生产能力的确定 7

2.2.3矿井及水平服务年限的计算 8

2.3 井田开拓 8

2.3.1井田开拓方案的确定 8

2.3.2开拓方案的提出和选定 8

2.3.3采区划分及开采顺序 10

2.3.4井筒和井底车场 10

三 大巷运输及设备的选择 14

3.1 概述 14

3.2 大巷运输及设备选择 14

3.2.1大巷运输方式的选择 14

3.2.2.辅助运输方式的选择 14

3.2.3胶带输送机、的选型及能力验算 14

3.3主要巷道断面的确定 17

3.3.1.轨道大巷断面的确定 18

3.3.2胶带大巷断面的确定 19

四  采（盘）区或带区巷道布置及装备 21

4.1 煤层的地质特征 21

4.2 采（盘）区或带区巷道布置及生产系统 21

4.2.1移交生产和达到设计能力时的采区数目、位置和工作面生产能力计算 21

4.2.2首采区尺寸及巷道布置 22

4.3  巷道掘进 23

4.3.1巷道断面和支护形式 23

4.3.2巷道掘进进度指标 23

4.3.3矿井达产时采掘比例关系，矸石量预计 23

4.4设备 24

五 采煤方法 25

5.1 采煤工艺方式 25

5.1.1采煤方法选择 25

5.1.2工作面长度的确定 25

5.2采煤工艺方式 26

5.2.1采煤工艺 26

5.2.2工作面正规循环生产能力 26

5.2.3作业形式 28

5.3 设备配置 30

5.4 回采巷道布置 35

5.5道掘进工艺方式及装备 36

5.5.1掘进工艺方式 36

5.5.2设备 36

5.6工作面顶板管理 37

5.6.1正常工作时期顶板管理 37

5.6.2正常工作时期特殊支护方式 37

5.6.3各工序之间的平行作业安全距离 37

5.6.4特殊时期的顶板管理 37

5.7其他系统 38

5.7.1通风系统 38

5.7.2防治瓦斯 38

5.7.3综合防尘系统 38

5.7.4防治煤层自燃发火措施 39

5.7.5供电系统 40

六 矿井提升 41

6.1 概述 41

6.2主副井提升 41

6.2.1主井提升 41

6.2.2副井提升方式及设备 44

6.3排水设备 44

6.3.1设计依据 44

6.3.2设备选型计算 44

七 矿井通风及安全技术 46

7.1概况 46

7.2矿井通风系统选择 46

7.3矿井通风阻力 49

7.3.1通风阻力的计算 49

7.3.2 矿井总风阻的计算 52

7.4.通风机选型 52

7.5安全技术措施附则 52

7.5.1一般规定 52

7.5.2顶板 52

7.6防治水 53

7.6.1 爆破 53

7.6.2 一通三防与安全监控 54

7.6.3运输 55

7.6.4 机电 55

7.6.5其它 56

7.7灾害应急措施及避灾路线 56

八 设计矿井基本技术经济指标 58

参 考 文 献 60

致    谢 61
