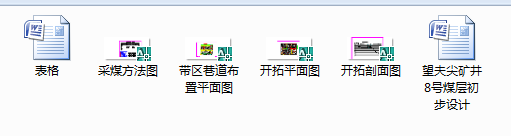

作品包括:
Word版说明书1份,共60页,约21000字

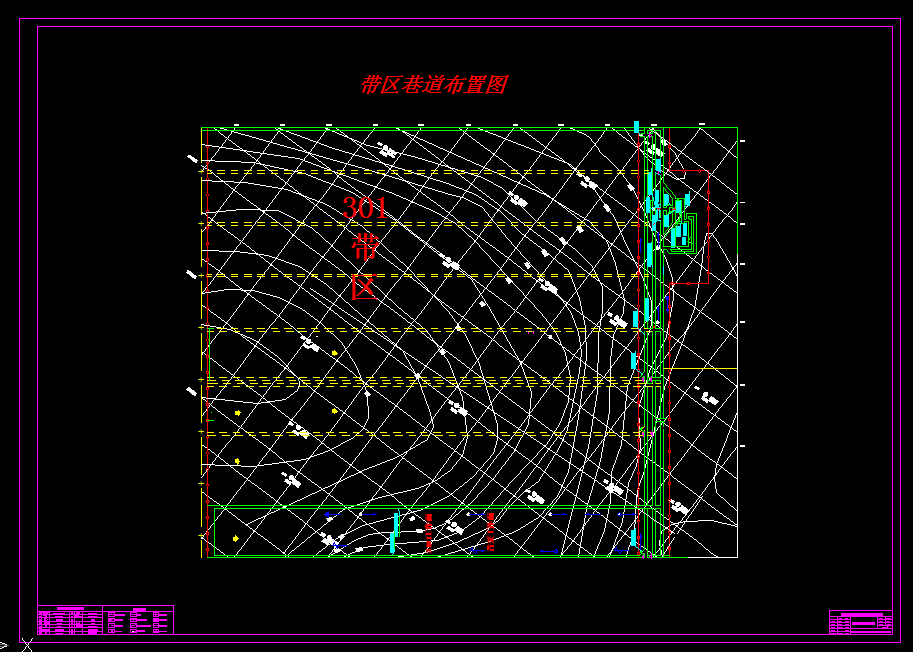

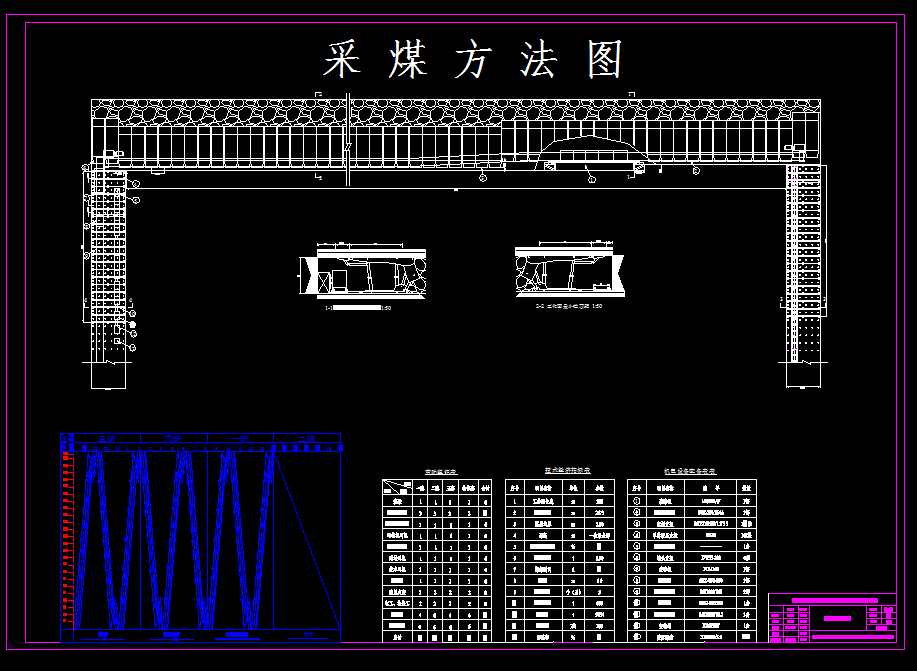

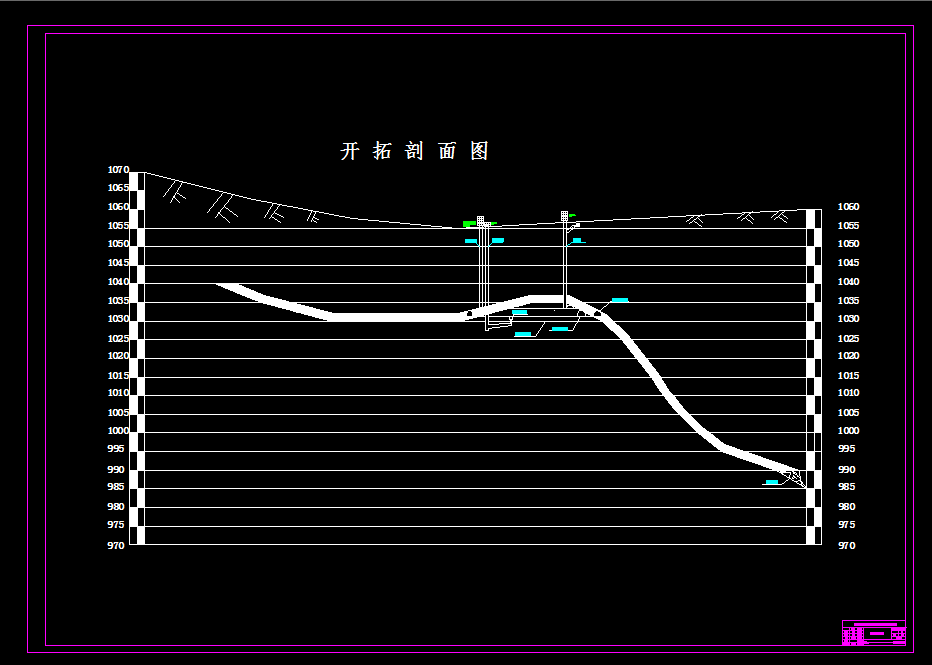

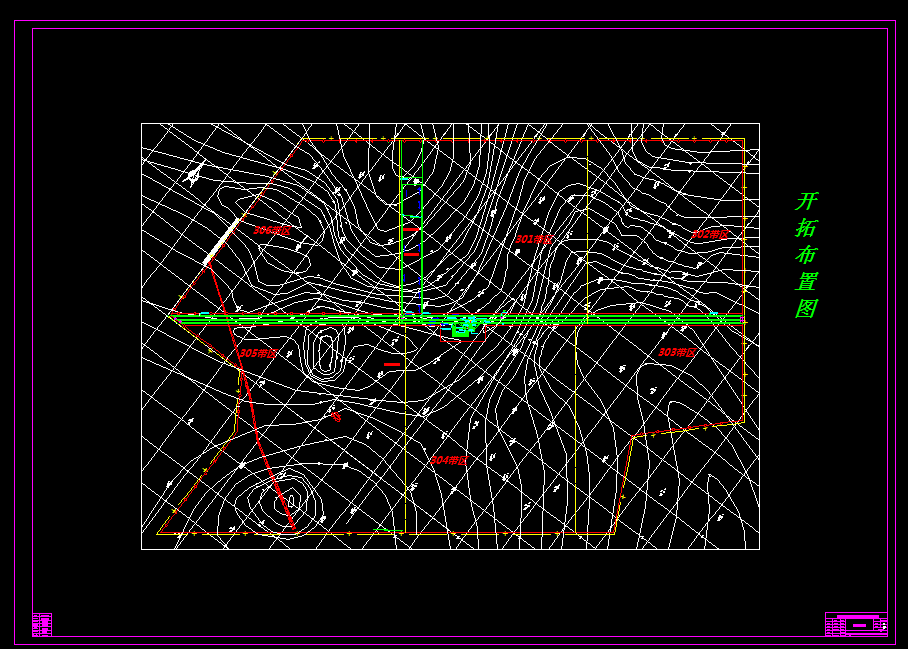

CAD版本图纸,共4张
摘 要
本次设计是针对望夫尖矿井8#煤层的初步设计。本矿井地质条件较为简单,但有无断层,针对它们情况,我们把它留作保护煤柱。煤层的发火期时间比较长,而且煤尘不爆炸,符合低瓦斯井,均倾角5°,均煤厚2.3m。
此矿井工业储量9100万吨,经过计算可采储量8830万吨,设计产量每年180万吨,服务年限大约35年,首采工作面为3101工作面,工作面长度250m,采用四六制作业,三班采煤一班检修。本设计将矿井划分为6带区,并且将301盘区作为首采带区。
该矿井的设计属于机械个程度高的现代化矿井设计,采煤方式为综合机械化开采,开拓方式设计为双立井开拓,主井副井分别有一个,都分布在在工业广场内,主井采用采用四绳摩檫式双箕斗提升,直径为6.5米,副井采用罐笼提升,直径6米。风井有两个,位于井田的两翼,为专用回风立井。井底车场为环形车场,通风方法为混合式通风,通风方式为对角式。
井田内煤层属厚煤层,工作面采用一次采全高单一倾向长壁采煤法,盘区和工作面均采用前进式。工作面的进刀方式采用中部斜切进刀。工作面使用Zk4700/21/42型液压支架,采高2.3米。矿井运煤采用胶带输送机运输,辅助运输采用蓄铅电池式拖机车牵引固体箱式矿车。此外,安全技术措施包括预防瓦斯爆炸的措施、防尘措施、预防井下火灾的措施、预防井下水灾的措施、矿压显现控制措施等。
关键词:综合机械化采煤;双立井;对角式通风;长壁采煤法;后退式
目 录
1 井田概况及地质特征 1
1.1井田概况 1
一、 1.1.1地理概况 2
二、 1.1.2主要自然灾害 2
三、 1.1.3煤田开发现状及现有生产矿井开采情况 2
1.2井田地质特征 3
四、 1.2.1地质特征 3
五、 1.2.2地质构造 4
2井田储量和服务年限 7
2.1矿井工业储量 7
2.1.1井田划分 7
2.1.3资源/储量估算主要参数的确定 7
2.1.4计算储量 8
2.2矿井可采储量 8
2.2.1采区开采储量 8
2.2.2工业广场煤柱 9
2.3矿井设计生产能力及服务年限 9
2.3.1矿井设计年生产能力的确定 9
2.3.2矿井及水平服务年限的确定 9
3井田开拓 10
3.1井田开拓方式的选择 10
3.1.1井筒 10
3.2.2工业场地 11
3.2.3开采水平的确定 11
3.2.4井底车场 12
3.2.5方案的提出及技术比较 12
3.2矿井开拓巷道 15
3.2.1井筒 15
3.2.2井底车场 18
3.2.3主要开拓巷道 19
4带区巷道布置 23
4.1带区巷道布置 23
4.1.1带区数目和位置 23
4.1.2带区运煤、辅助运输、通风及排水系统 23
4.1.3带区生产能力及采出率 23
4.1.4带区运输设备选择 24
5采煤方法 25
5.1采煤工艺方式 25
5.1.1采煤方法选择 25
5.1.2工作面长度的确定 26
5.1.3采煤机型号和进刀方式 26
5.1.4输送机型号 27
5.1.5支架型号 28
5.1.6控顶设计和支护强度校核 29
5.1.8工作面采空区处理方法 30
5.2矿井工作制度 30
5.3回采巷道布置 30
5.3.1回采巷道布置方式 30
5.3.2分带巷道布置尺寸 30
5.3.3分带巷道支护方式 33
6矿井通风及安全技术 35
6.1矿井通风系统选择 35
6.1.1通风方式的选择 35
6.1.2通风系统 35
6.2带区及全矿所需风量 36
6.2.1掘进通风及硐室通风 36
6.2.2风量分配 40
6.2.3通风阻力的计算 41
6.2.4矿井总通风阻力的计算 43
6.3防止特殊灾害的安全措施 43
6.3.1预防瓦斯爆炸的措施 43
6.3.2防尘措施 44
6.3.3预防井下火灾的措施 44
6.3.4预防井下水灾措施 44
6.3.5矿压显现控制措施 44
6.3.6矿井安全出口 44
6.3.7自救器及安全仪表的配备 45
6.3.8矿山救护 45
7矿井提升、运输和排水系统 46
7.1主副井提升选型 46
7.1.1主井提升方式及设备 46
7.1.2副井提升方式及设备 46
7.2带区运输设备选择 46
7.2.1设备选型原则 46
7.2.2带区运输设备选型及能力验算 47
7.3井下排水 49
8设计矿井基本技术指标 50
参考文献 52
致 谢 54
