K839-山西朔州平鲁区华美奥兴陶煤业有限公司4号煤开采设计 下载积分：50　资料编号： K839

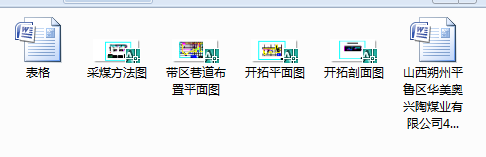

作品包括:

Word版说明书1份,共62页，约23000字

CAD版本图纸，共4张

摘    要

本设计说明书是山西朔州平鲁区华美奥兴陶煤矿的井田设计，矿井位于朔州市平鲁区下面高乡下韩佐沟村—陶村乡白家梁村一

带，行政区划属于平鲁区陶村乡管辖,其地理坐标为：112°28′24″-112 °31′ 16″,北纬39 °28′02″-39 °29′11″。

本设计为井田4号煤层的矿井设计，该煤层地质结构简单，平均煤厚5.4m,煤层倾角1~7°，属于近水平煤层，有煤尘爆炸危险，

为瓦斯矿井。矿井工业储量为3420万t,设计可采储量为2884万t。设计生产能力为120万t/a，服务年限为17年。

经过技术条件和经济条件对比，选择主斜井副斜井双斜开拓方案，回风井选择了立井。井下和主斜井煤炭运输采用皮带运输，

辅助运输采用绞车牵引矿车方式，技术工艺简单，操作方便。矿井通风采用中央分列式通风。

总而言之，通过对地质条件的分析以及矿井建设的技术经济条件和安全性来看此次设计的开拓方案、采煤方法等均能满足矿井

的开采需求。

关键词：斜井开拓；瓦斯矿井；中央分列式通风。

目    录

1 矿井概况及井田地质特征 1

1.1 井田自然概况 1

1.1.1 交通位置 1

1.1.2 地形地貌及水文 1

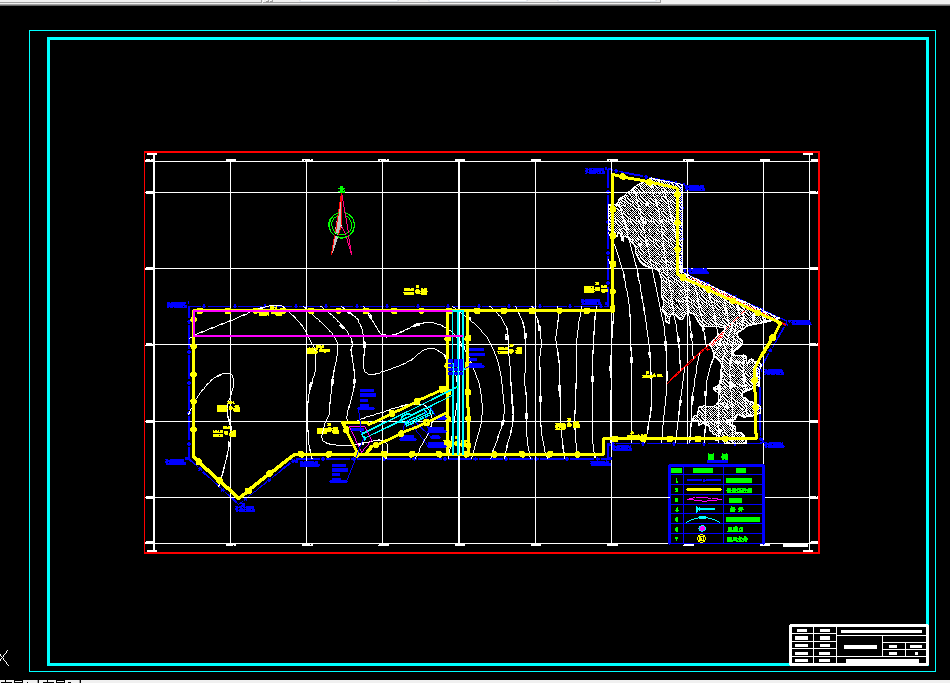

2 井田境界及资源/储量 3

2.1 井田境界及资源/储量 3

2.1.1 井田境界 3

2.1.2 矿井工业资源/储量 3

2.1.3 矿井设计资源/储量 5

2.1.4 矿井设计可采资源/储量 5

2.2 矿井工作制度及生产能力 6

2.2.1 矿井工作制度 6

2.2.2 矿井设计生产能力及服务年限 6

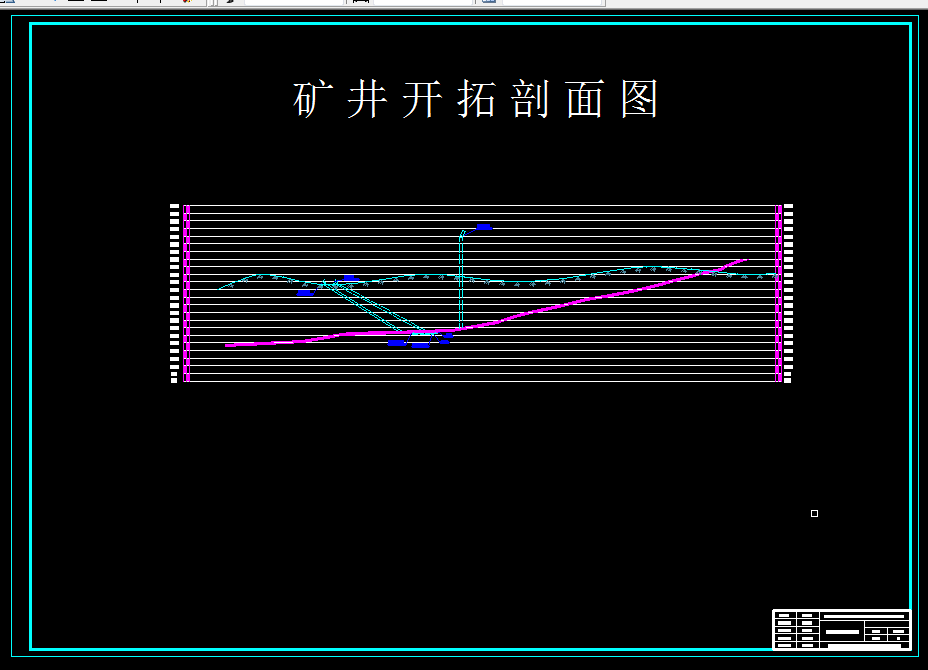

3 井田开拓 7

3.1 井田开拓 7

3.1.1 井田内地质构造等对井田开拓开采的影响 7

3.2 井田开拓方案 7

3.2.1 工业场地位置的选择. 7

3.2.2 井筒数目和位置的选择 9

3.2.3 水平划分 9

3.2.4 井底大巷布置 10

3.2.5 4#煤层带区的开采顺序 10

3.3 井  筒 10

3.3.1 井筒用途、布置及装备 10

3.3.2 井筒井壁结构 11

3.4 井底车场及硐室 11

3.4.1 井底车场形式的选定 11

3.4.2 井底车场硐室名称及位置 12

3.4.3 井底车场和硐室的支护方式及支护材料 13

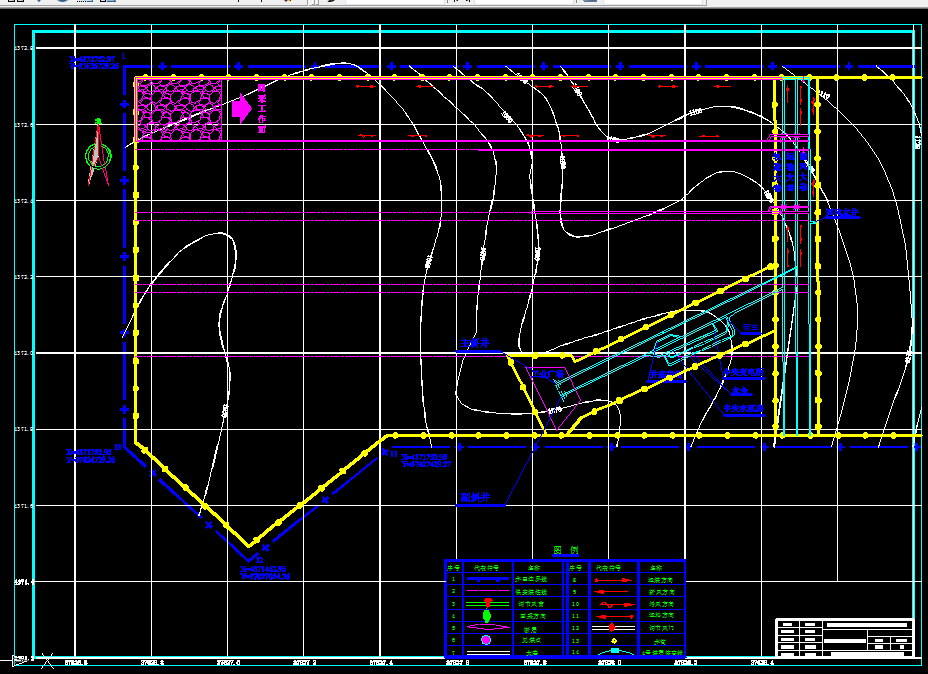

4 带区巷道布置 14

4.1 首带区基本情况 14

4.1.1 带区位置 14

4.1.2 首带区煤层特征 14

4.2 带区巷道布置及生产系统 15

4.2.1 确定带区巷道布置 15

4.2.2 带区生产系统 15

4.2.3 带区开采顺序及工作面的接替顺序 15

4.2.4 带区巷道掘进工艺 16

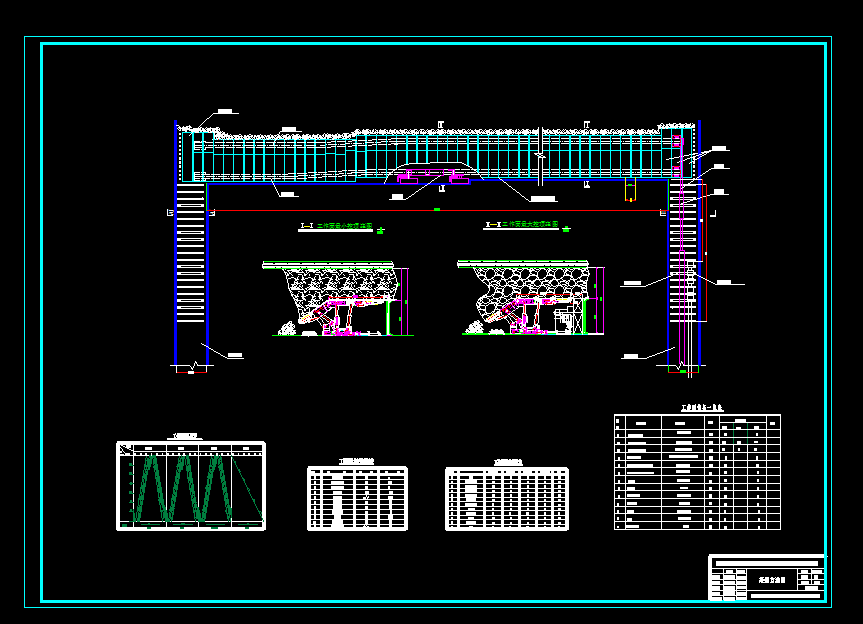

5 采煤方法 18

5.1 采煤工艺方式 18

5.1.1 采煤方法的选择 18

5.1.2 回采工作面长度的确定 19

5.1.3 回采工作面的推进方向和年推进度 20

5.1.4 采煤工作面的设备选型及配套 20

5.1.5 采煤机的工作方式 28

5.1.6 工作面端头支护与超前支护 31

5.1.7 工作面循环图表、主要技术经济指标 31

5.2 回采巷道布置 33

5.2.1 回采巷道布置方式 33

6 矿井通风及安全技术 34

6.1 矿井通风方式与通风系统的选择 34

6.1.1 矿井通风系统的基本要求 34

6.1.2 矿井通风方式的选择 34

6.1.3 矿井主扇工作方式选择 35

6.1.4 带区通风系统的要求 36

6.1.5 工作面通风方式的选择 36

6.2 带区及全矿所需风量 38

6.2.1 矿井风量的计算 38

6.2.2 矿井风量分配 41

6.3 矿井通风阻力计算 41

6.3.1 矿井通风阻力计算 41

6.3.2 等积孔 43

6.4 主要通风机选型 43

6.4.1 矿井通风设备的要求 43

6.4.2 设计依据 44

6.4.3 风机选型计算 44

6.5 安全生产技术措施 45

6.5.1 预防瓦斯爆炸的措施 45

6.5.2 防止煤尘爆炸措施 45

6.5.3 粉尘的综合防治 46

6.5.4 预防井下水灾的措施 47

7 矿井提升、运输和排水系统 48

7.1 概述 48

7.2 主副井提升 48

7.2.1 主斜井提升设备 48

7.2.2 副斜井辅助提升设备 50

7.3 排水系统 51

7.3.1 设计依据 51

7.3.2 选型计算 51

8 设计矿井基本技术经济指标 53

参考文献 55

致    谢 56
