K866采矿工程毕业设计（论文）-范各庄矿4.0Mt新井设计 下载积分：50　资料编号： K866

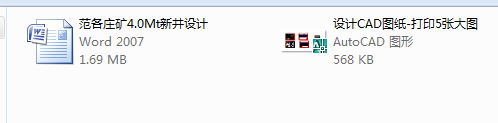

作品包括:

Word版说明书1份,共156页，约77000字

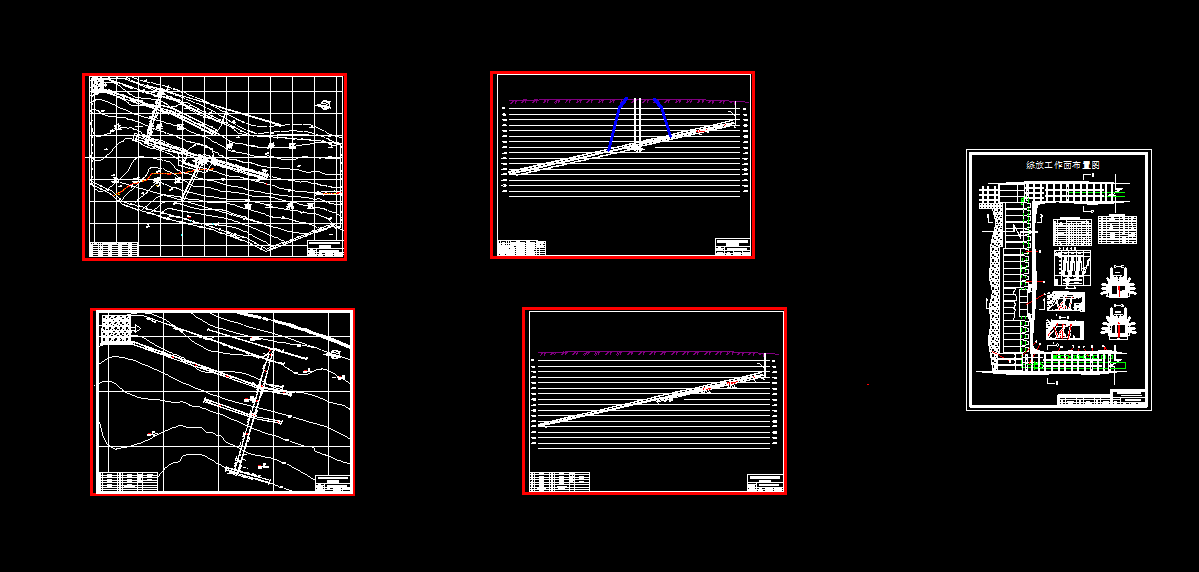

CAD版本图纸，共5张

设计总说明

本设计包括两个部分：一般部分和专题部分。

一般部分为范各庄新井设计，全篇共分为十个部分：矿区概述及地质特征、井田境界及储量、矿井工作制度、设计生产能力及服务年限、井田开拓、带区巷道布置、采煤方法、井下运输、矿井提升、矿井通风与安全和设计矿井主要经济技术指标。一般部分为范各庄矿新井设计，全篇共分为十个部分：矿区概述及地质特征、井田境界及储量、矿井工作制度、设计生产能力及服务年限、井田开拓、带区巷道布置、采煤方法、井下运输、矿井提升、矿井通风与安全和设计矿井主要经济技术指标。

范各庄井田位于河北省唐山市。矿井平均走向长度约为5714 m，平均倾斜长度约为3.76 m，面积21.56 km²。本井田内的可采煤层有5#煤和7#煤，厚度分别为2.4m、12m，总厚度为14.4 m。倾角平均为13°，为巨缓倾斜巨厚煤层。井田内工业储量万35544.2万 t，可采储量23103.7万 t。矿井平均涌水量为9.97m3/h，相对瓦斯涌出量2.915m3/t，属于低瓦斯矿井，煤层有爆炸危险性，有自然发火现象。

范各庄年设计生产能力4.0 Mt/a，服务年限58年。采用立井两水平开拓：第一水平标高-350 m，第二水平标高-600 m。矿井采用倾斜长壁综合机械化采煤法。

矿井布置一个综放工作面保证全矿井的产量，长度250 m，煤在运输大巷的运输采用带式输送机运输。矿井的通风方式采用中央分列式通风。

关键词：

倾向长壁；综放；立井；单水平；中央分列式；
