K916-高层建筑火灾智能监测系统设计-PLC组态王 下载积分：150　资料编号： K916

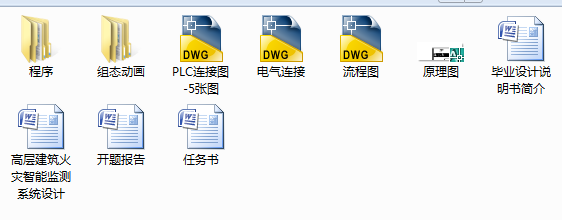

作品包括:

Word版说明书1份,共92页，约23000字

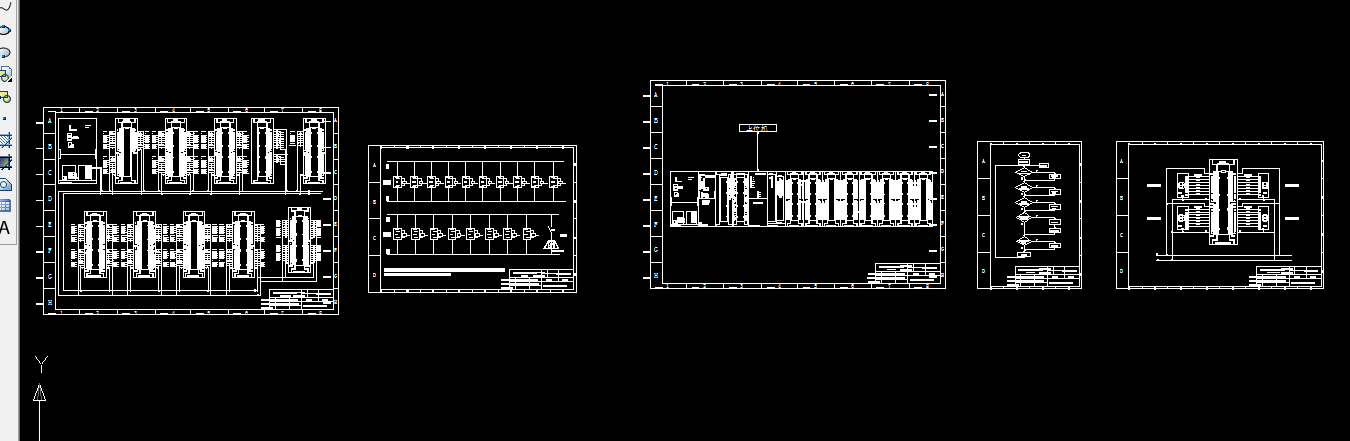

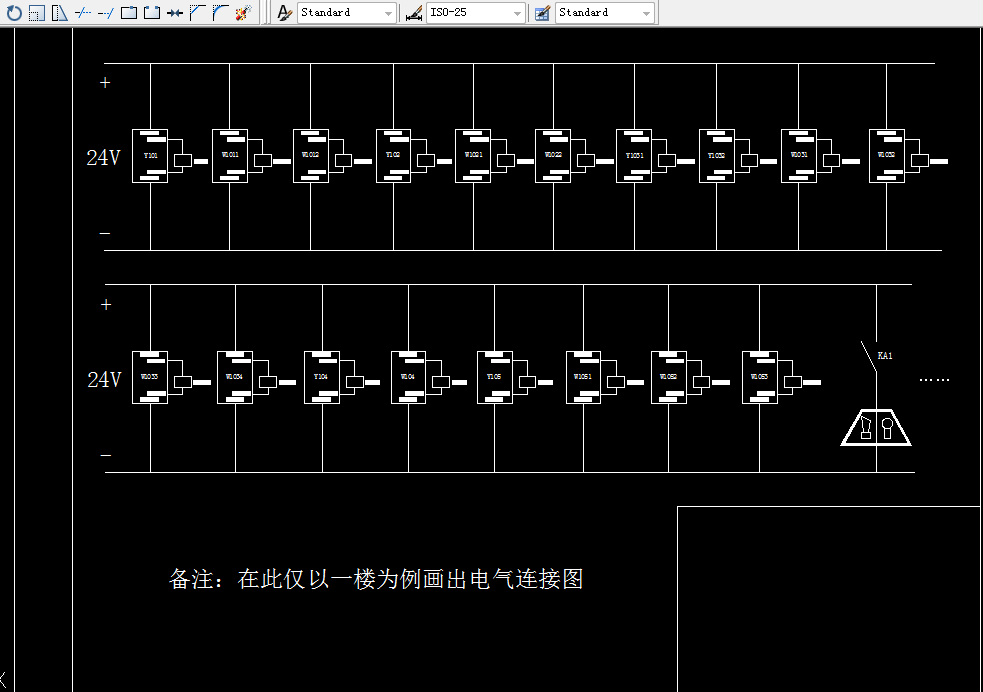

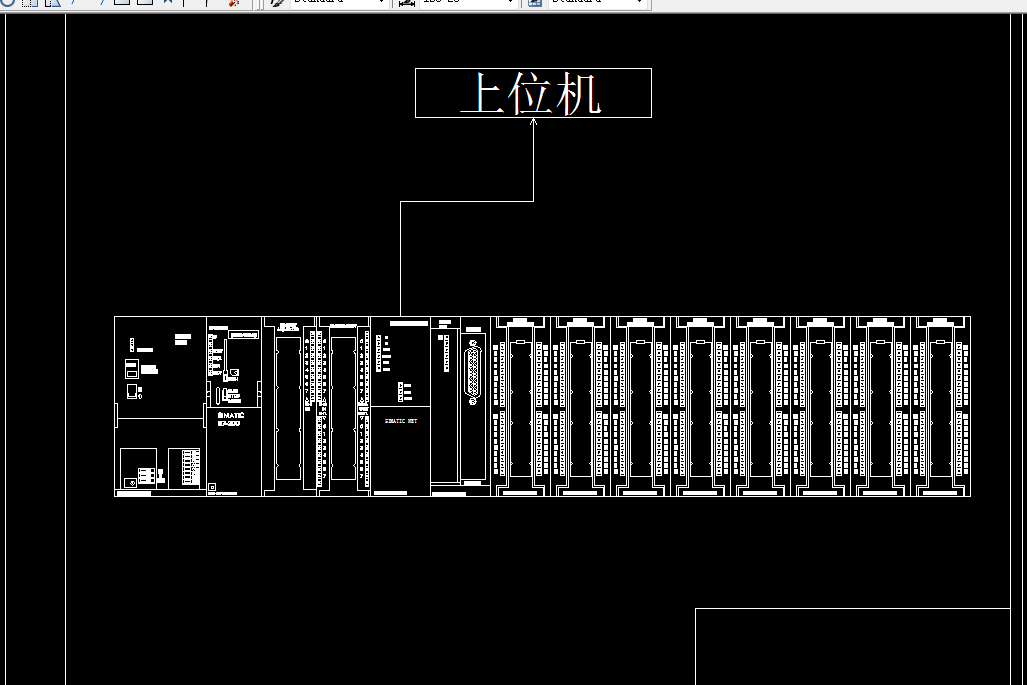

CAD版本图纸，共8张

摘要

随着社会的进步和发展，人们将建筑建得越来越高，以至于在火灾发生时，人们的逃生越来越难，人们的人身和财产损失越来越大。人们迫切的需要一种能够监控和提前报警的智能火灾监控系统来保证大家的人身和财产安全，减少不必要的损失。火灾智能监控系统能够迅速的监控火灾情况，发现火灾发生的早期特征。火灾智能监测系统是一种集检测、传输、处理、报警于一体的系统。本设计的火灾智能监测系统以西门子PLC-S7300为控制器，深圳市泛海三江电子有限公司的JTY-GD-930K型点型光电感烟火灾探测器和JTW-ZD-920K型点型感温火灾探测器探测火灾发生时的烟雾和温度。当感烟探测器探测的烟雾浓度超过规定的安全线或者感温探测器探测到的环境温度超过系统规定的额定值时，火灾智能监控系统马上给声光报警器发出信号，使声光报警器报警，人们可以通过声光报警器提前知道火灾发生。

关键词:PLC；自动控制；火灾监测

目录

第一章 绪论1

1.1 设计的目的1

1.2 火灾报警系统发展历程1

1.3 本设计的功能及技术指标2

第二章 系统总体方案的优选与设计3

2.1 方案一3

2.2 方案二3

2.3 方案论证4

第三章 系统硬件选型5

3.1 建筑概况5

3.1.1 防火分区和报警区域的划分5

3.1.2 划分探测区域6

3.2 PLC的选择6

3.2.1 探测器的布置6

3.2.2 选择PLC型号11

3.3 探测器的选择11

3.4 中间继电器的选择13

3.5 手动报警开关的选择13

3.6 声光报警器的选择14

3.7 材料清单14

第四章 控制程序设计15

4.1 系统程序设计说明15

4.2 系统I/0口分配18

4.3 软件流程图27

4.4 系统软件仿真29

第五章 控制软件图形界面的设计32

5.1 OPC硬件组态配置32

5.2 Configuration Console的设置和使用34

5.3 完成PC站组态配置35

5.4 进行SIMATIC 300硬件配置37

5.5 网络组态38

5.6 组态画面制作40

5.6.1 登录界面的制作41

5.6.2 主界面的制作41

5.6.3 报警和事件窗口制作42

5.6.4 用户配置44

设计总结与展望47

总结47

展望47

参考文献49

外文原文及翻译51

原文51

翻译59

致谢65

附录 程序清单67
